Устройство для монтажа полотна натяжного потолка. Российский патент 2025 года по МПК E04B9/10

Область техники

Изобретение относится к области строительства, а именно к сферам, где необходим прокат-заправка мягких материалов в установочные профили. Такой сферой, например, является установка натяжных потолков, или стен. Настоящее изобретение предназначено для монтажа натяжного потолка из различных, подходящих для этого, материалов, например ткани или пленки ПВХ.

Предшествующий уровень техники

На сегодняшний день существует несколько способов установки натяжных потолков (штапиковый, клипсовый, гарпунный; ссылка URL https://idea-oren.ru/stati/sistemv-krepleniya-natvazhnogo-potolka.htmlT Одним из основных способов установки натяжных потолков из ткани или пленки ПВХ (далее Полотно) является клипсовый метод. Этот метод представляет собой заправку полотна в клипсо-образный профиль или в профиль с демпферным элементом крепежа при помощи шпателей разной модификации без какого- либо вспомогательного механизма. Демпферный механизм представляет собой систему крепления полотна в профиль с использованием демпфера специального назначения, который прочно фиксирует полотно в паз.

Данный способ крепления приобрел особую популярность за счет высокого качества работы, отсутствия провисаний и достаточно равномерного натяжения полотна, а также за счет легкого демонтажа в случае повреждения полотна. При таком способе крепления по всему периметру профиля полотно запасовывается (монтируется) в специализированный профиль (прищепку) ПВХ или другие профили с демпфером. Выглядит профиль прищепка в разрезе, как камера с жестко смыкающимся краями, которые в последующем удерживают полотно натяжного потолка. Профиль с демпфером может быть разной конфигурации, где в качестве демпфера использованы разные материалы и формы для удержания полотна в профиле. При монтаже полотно заводится в профиль шпателем, где края профиля жестко удерживают полотно. В последующем ненужный остаток полотна обрезается, а некоторый остаток запасовывается в камеру профиля.

Для цели монтажа полотна в профиль существует множество видов шпателей разной конфигурации и толщины лезвия от 0,3 мм до 0,8 мм:

- классический,

- Клипсо,

- Хелпер,

- аналоги классического и Клипсо,

- перьевой,

- Грибок для труднодоступных мест,

- Рокер, Тор, Гарда,

(ссылка из Интернета: URL https://rkktop.ru/catalog/montazhnyy-instrument/shpatelya_dlya_tkanevykh_poloten/).

Несмотря на то, что каждый шпатель предназначен для определенного вида работы, у всех них есть одно решающее сходство - они представляют собой инструмент, состоящий из ручки и закрепленного в ней лезвия (пластины). Такая конструкция значительно уменьшает количество степеней свободы использования инструментов для монтажа полотна натяжного потолка.

Ближайшим аналогом настоящего изобретения является шпатель с изогнутым лезвием (пластиной), закрепленной в выпуклой ручке-держателе (изображен на фиг.2 справа) (далее по тексту Шпатель 1).

Недостатком такого инструмента является необходимость прикладывать излишние физические усилия при монтаже полотна в профиль. Исторически сложилось, что 25 лет назад были придуманы клипсообразные (прищепко образные) профили, материал толщиной 0,02 мм (+/-), а для монтажа разработали 3 вида шпателей. На сегодняшний день выпустили еще много новых профильных систем фиксации полотна, а инструмент остался без изменений. В новых системах для фиксации нужно приложить больше усилий при надавливании и движении кистью (качанием) для проката полотна. Это связано с тем, что некоторые полотна стали толще, а в некоторых профилях камера для заправки уменьшилась. Монтажнику приходится делать в 10 раз больше прокатывающих движений кистью с приложением больших усилий и мелкой амплитудой.

К недостаткам также относится короткая длина одного проката Шпателя 1 до следующего перехвата полотна и, как следствие, снижение КПД мастера при монтаже полотна. Монтаж полотна натяжного потолка включает в себя несколько этапов: прихват полотна и распределение его краев параллельно крепежу (наметывание), заправка полотна и обрезание излишек полотна с последующей заправкой концов в профиль при помощи Шпателя 1. На последнем этапе, при использовании Шпателя 1, длина проката составляет, по сути, только длину лезвия Шпателя 1. В связи с чем мастеру приходится тратить дополнительное время на переустановку Шпателя 1 для следующего проката. Эти действия влекут за собой лишний труд мастера и существенную потери времени.

Задачей настоящего изобретения является создание нового, надежного и качественного инструмента для монтажа полотна натяжного потолка, который устранит вышеперечисленные недостатки.

Техническим результатом заявленного изобретения является расширение арсенала средств для монтажа натяжных потолков за счет нового инструмента; повышение удобства монтажа полотна натяжных потолков; повышение эргономики при использовании инструмента; снижение физической нагрузки специалиста при работе с инструментом, увеличение его КПД при монтаже, а также сокращение времени монтажа.

Технический результат достигается путем использования устройства для монтажа полотна натяжного потолка, состоящего из рукояти и лезвия, отличающегося тем, что рукоять оснащена по меньшей мере одним храповым механизмом, а лезвие представляет собой диск, фиксирующийся через шестигранник по центру оси диска и храпового механизма.

Краткое описание чертежей:

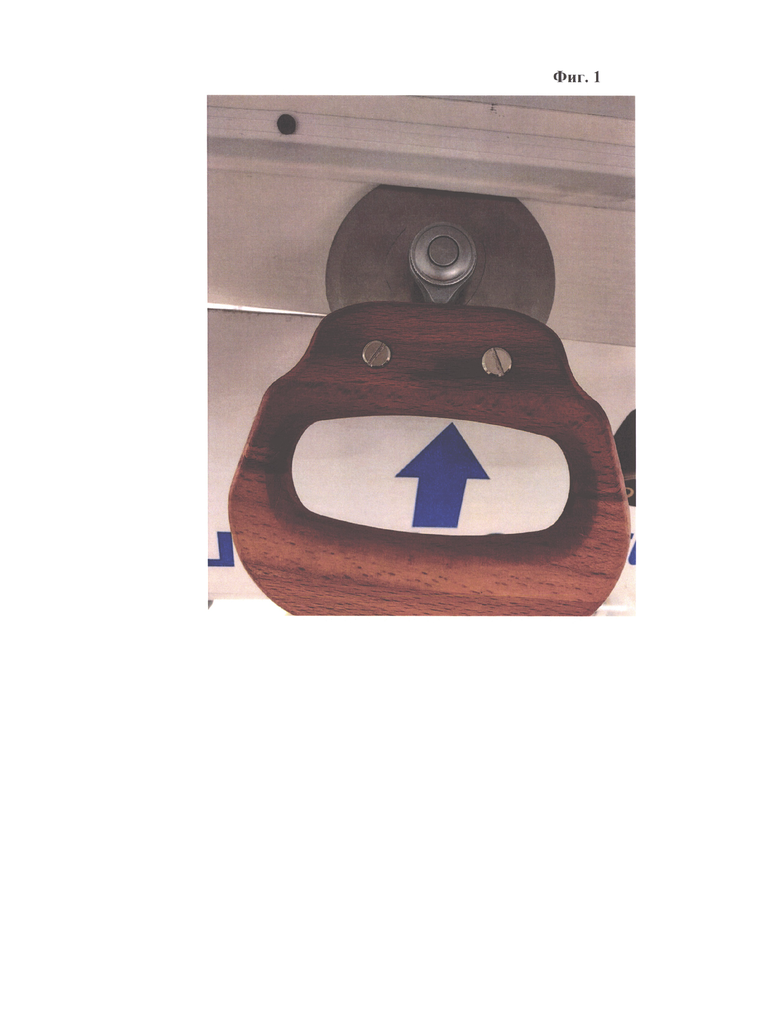

Фиг. 1: изображен опытный образец нового устройства «Само Кат» в работе; отчетливо видна рукоять с выемкой для удерживания в которой зафиксирован храповый механизм и диск для проката по полотну;

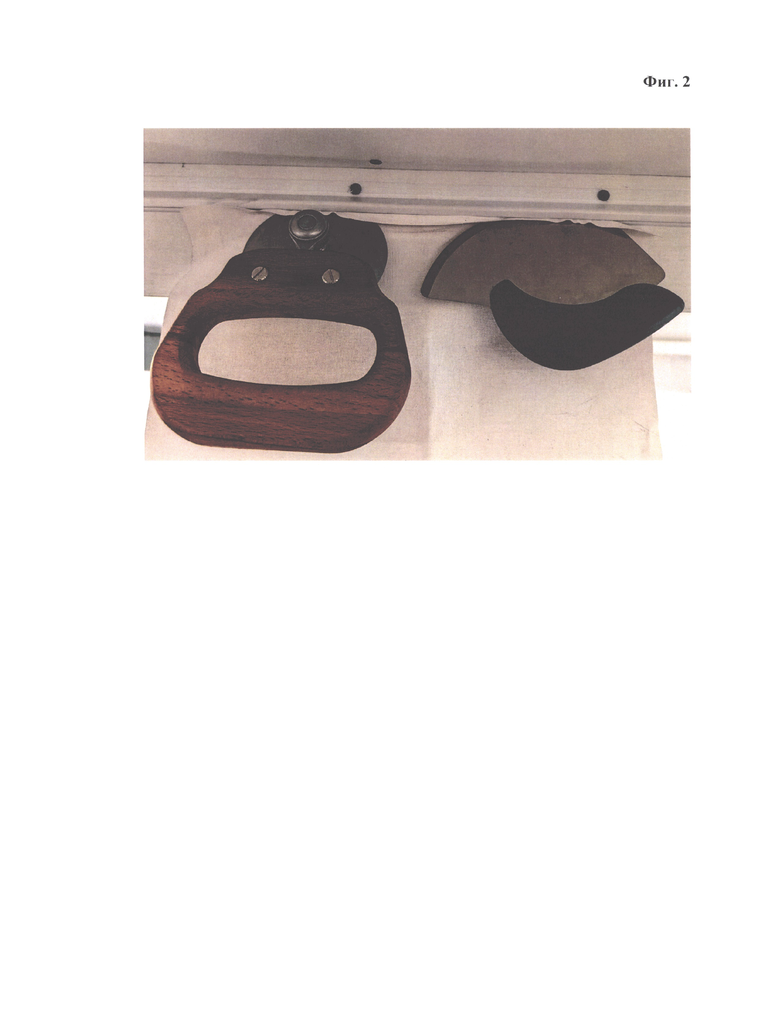

Фиг. 2: изображен опытный образец устройства «Само Кат» в сравнении со Шпателем 1 для заправки полотна натяжного потолка;

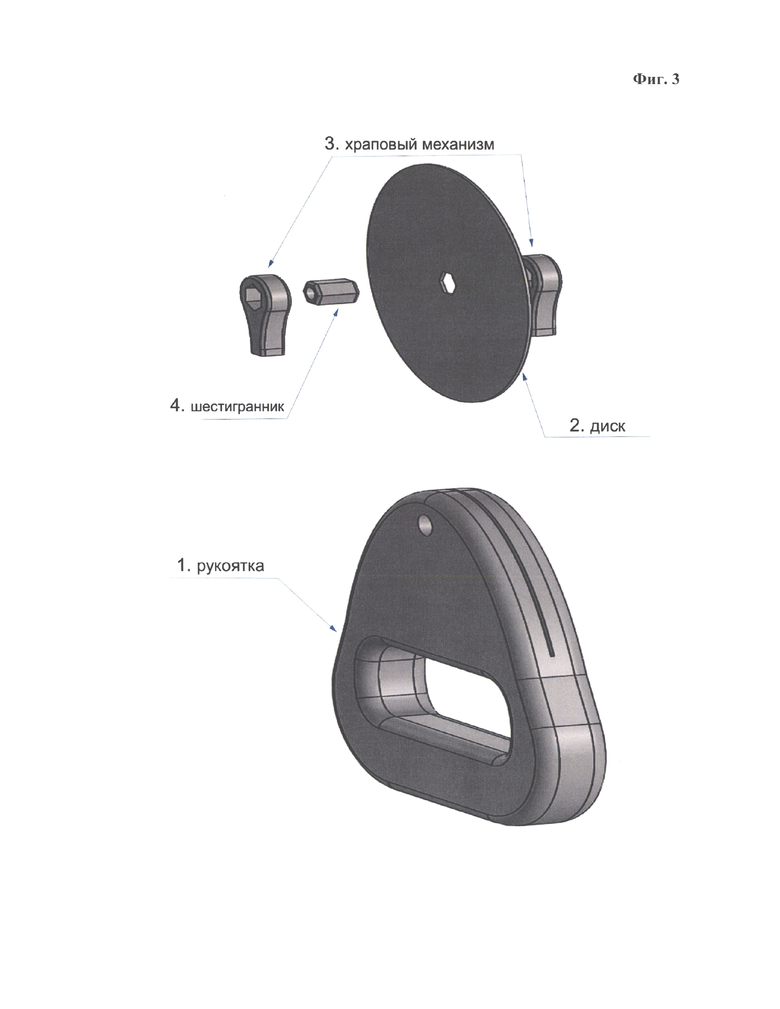

Фиг. 3: изображена подробная 3д-модель устройства «Само Кат», на которой указаны составные части: 1 - рукоять, 2 - диск, 3 -храповый механизм, 4 - шестигранник вал;

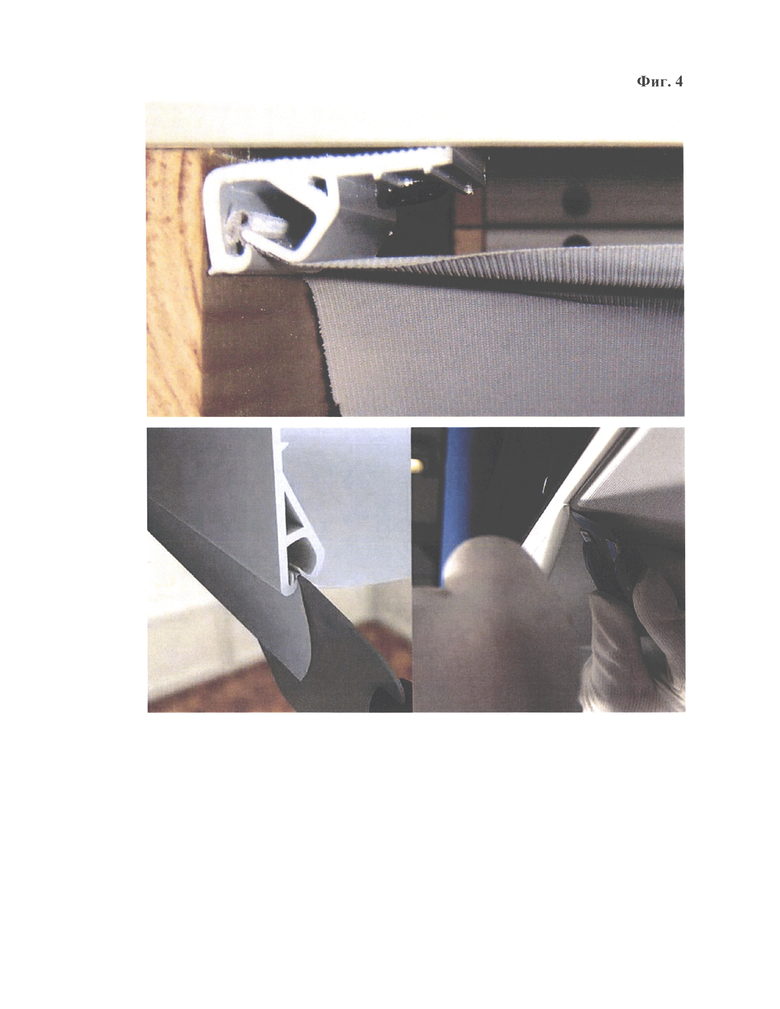

Фиг. 4: процесс монтажа полотна натяжного полотна клипсовым методом.

Осуществление изобретения

В ходе длительных разработок автором настоящего изобретения было создано устройство для монтажа полотна натяжного потолка, состоящее из рукояти и лезвия, отличающееся тем, что рукоять оснащена по меньшей мере одним храповым механизмом, а лезвие представляет собой диск, фиксирующийся через шестигранник по центру оси диска и храпового механизма. Для удобства на предприятии автора изобретению было присвоено рабочее название «Само Кат».

Автор неожиданно обнаружил, что сочетание ручки с храповым механизмом и дискового лезвия позволяет повысить удобство монтажа полотна натяжных потолков; увеличить эргономику при использовании, снизить физическую нагрузки специалиста и увеличение его КПД при монтаже, а также сократить время монтажа.

Настоящее изобретение представляет собой эргономически удобную рукоять, в которой размещен храповый механизм. Храповый механизм обеспечивает свободное поступательное или вращательное движение храпового колеса в одном направлении, блокируя движение в обратную сторону. Через шестигранник с храпового механизма подается передача движения на дисковое лезвие инструмента. Рукоять может быть выполнена из дерева, фанеры, ПВХ или других полимерных материалов. Рукоять может собираться из двух половинок, или путем литья с фиксированным храповым механизмом и установленным диском на шестиграннике. Дисковое лезвие может иметь диаметр 80 - 120 мм, толщину 0,3 - 0,5 мм и выполняться из нержавеющей стали марки AISI 201, 340, 420. По центру диска вырезанный проем для шестигранника размером 8 - 10 мм. Диаметр дискового лезвия может быть любым (50 - 150 мм), диск дополнительно может быть покрыт скользящим, не оставляющим марких следов на полотне, покрытием (CrN + а - С: Н: W) или любым другим материалом, пригодным для монтажа полотна натяжного потолка. Покрытие дискового лезвия может содержать дополнительные покрытия (Фтор лак Ф-4-НП, нанесенный на обработанную поверхность рабочего края, с последующим запеканием, или может быть без него).

Далее приведен подробный механизм использование заявленного изобретения на практике. Для заправки полотна в профиль, мастеру понадобится:

1. Подвести полотно с пред-натяжением к профилю.

2. Вставить лезвие нового устройства «Само Кат» в полотно и в профиль.

3. В зависимости от направления заправки кистью руки маятниковыми движениями привести диск в движение, тем самым прокатать полотно в профиль.

4. В случае прокатки в обратном направлении переставить, перевернув инструмент «Само Кат», и продолжить прокат полотна.

5. После обрезки лишнего полотна нужно докатать (заправить) остаток полотна в профиль. Для этого нужно вставить диск в профиль и, выполняя такие же маятниковые движения инструментом «Само Кат», заправить до окончательного вида изделия.

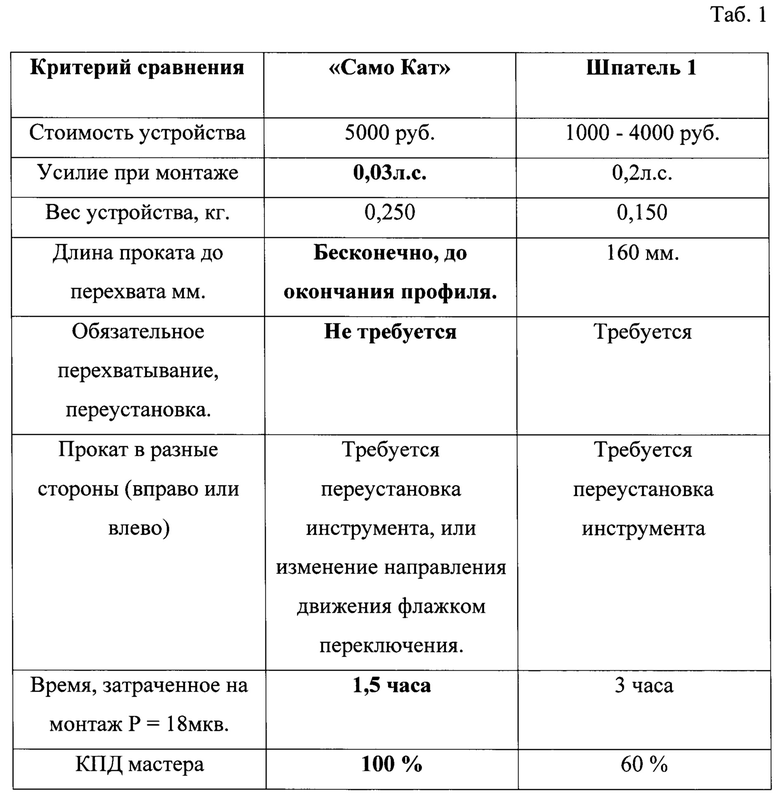

Таким образом, автором настоящего изобретения был получен новый инструмент для монтажа полотна натяжного потолка, превосходящий прототип по нескольким техническим показателям (таб. 1).

Как видно из приведенной таблицы заявленное изобретение из-за отличной эргономики уменьшает усилие при монтаже; существенно увеличивает длину проката до следующего перехвата; не требует частой переустановки инструмента при монтаже; снижает временные затраты мастера на монтаж полотна натяжного потолка; почти в 2 раза увеличивает КПД монтажника в работе.

Из уровня техники неизвестны технические решения, которым присущи все существенные признаки настоящего изобретения, следовательно, можно полагать, что настоящая изобретение соответствует условию патентоспособности «новизна».

Осуществление заявленного изобретения возможно с использованием известных материалов и изделий, следовательно, можно полагать, что заявленная изобретение соответствует условию патентоспособности «промышленная применимость».

Изобретение относится к области строительства, а именно к сферам, где необходим прокат-заправка мягких материалов в установочные профили. Техническим результатом заявленного изобретения является расширение арсенала средств монтажа натяжных потолков за счет нового инструмента; повышение удобства монтажа полотна натяжных потолков; повышение эргономики при использовании инструмента; снижение физической нагрузки специалиста при работе с инструментом, увеличение его КПД при монтаже, а также сокращение времени монтажа. Технический результат достигается путем использования устройства для монтажа полотна натяжного полотна, состоящего из рукояти и лезвия, а рукоять оснащена по меньшей мере одним храповым механизмом, а лезвие представляет собой диск, фиксирующийся через шестигранник по центру оси диска и храпового механизма. 3 з.п. ф-лы, 4 ил., 1 табл.

1. Устройство монтажа полотна натяжного потолка, состоящее из рукояти и лезвия, отличающееся тем, что рукоять оснащена по меньшей мере одним храповым механизмом, а лезвие представляет собой диск, фиксирующийся через шестигранник по центру оси диска и храпового механизма.

2. Устройство по п. 1, отличающееся тем, что дополнительно содержит односторонний механизм переключения направления движения диска.

3. Устройство по п. 1, отличающееся тем, что диск выполнен из нержавеющей стали.

4. Устройство по п. 1, отличающееся тем, что диск покрыт скользящим, не оставляющим марких следов на натяжном полотне покрытием.
