Универсальная маятниковая пила Российский патент 2025 года по МПК B23D45/00

Известен станок для резки заготовок [1], содержащий станину, механизм фиксации заготовок, режущий узел в виде приводного абразивного диска, размещенного на коромысле, установленном с возможностью поворота на вертикальной стойке.

Недостатком данного станка является то, что он предназначен для резки заготовок большого размера с двух сторон с перестановкой.

Известен отрезной станок [2], содержащий станину, механизм фиксации заготовок, режущий узел в виде приводного абразивного диска, размещенного на коромысле, установленном с возможностью поворота на вертикальной стойке, и снабженный механизмом горизонтального возвратно-поступательного перемещения режущего узла, выполненным в виде упругого торсиона, один конец которого жестко связан со станиной станка, вертикальная стойка выполнена с верхней и нижней осями вращения, при этом другой конец торсиона жестко связан с упомянутой нижней осью вращения вертикальной стойки.

Недостатком известной конструкции является сложность конструкции и невозможность поперечного пиления сортового проката, древесины, пластиков и др.

Изобретение направлено на решение задачи по созданию маятниковой пилы, обеспечивающей универсальность при пилении заготовок.

Технический результат состоит в том, что маятниковая пила обеспечивает универсальность для пиления заготовок из различных материалов.

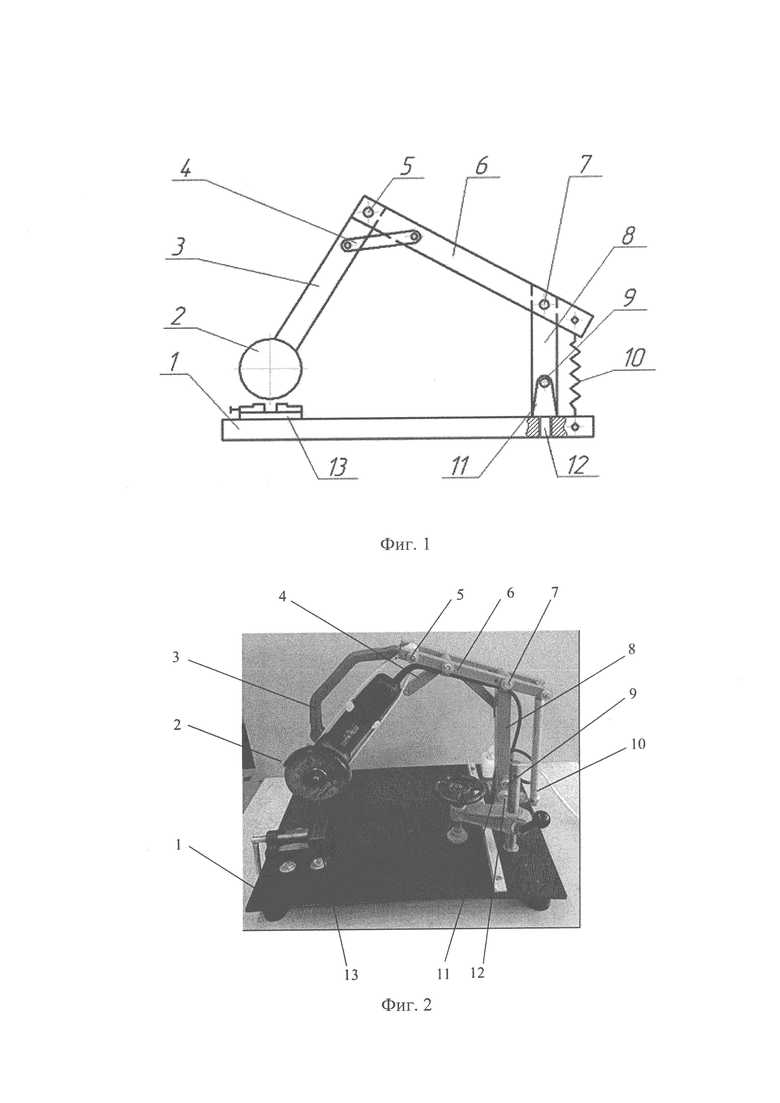

Сущность изобретения поясняется чертежами: на фиг. 1 - представлена схема, на фиг. 2 - общий вид универсальной маятниковой пилы.

Универсальная маятниковая пила содержит станину 1, приводной абразивный диск 2, закрепленный на коромысле 3, серьга 4, соединяющая коромысло 3 через шарнир 5 с кулисой 6, которая через шарнир 7 размещена на стойке 8. Стойка 8 шарниром 9 соединена кронштейном 11 через шарнир 12 на станине 1. Свободный конец кулисы 6 посредством пружины 10 упруго соединен со станиной 1, на которой размещен механизм фиксации заготовок 13.

Работает универсальная маятниковая плита следующим образом. Для резания сортового проката из металлов и сплавов на приводной вал диска 2, устанавливается абразивный круг 125x1,6x22,23 мм, а при резании материалов и пластиков стальной режущий диск 125x1,6x22,23 мм.

При поперечном резании заготовки с размером 60x30 мм она предварительно размечается по длине и закрепляется в механизме фиксации заготовок 13. Кулиса 6 и коромысло 3 соединяются между собой серьгой 4, образуя рычаг «маятник - кулиса», который вращается относительно стойки 8 и станины 1 в вертикальной плоскости. Вместе с рычагом относительно стола перемещается диск 2 с рабочим абразивным кругом, обеспечивая поперечное резание заготовки. Если ширина заготовки превышает расстояние между губками машинных тисков и составляет 60-350 мм, то она закрепляется на столе с помощью струбцины (на схеме не показана). Серьга 4 отделяется от коромысла 3. При этом образуется шарнирный трехзвенник «маятник - кулиса - стойка» через шарнир 12, который позволяет перемещать абразивный диск 2 (рабочий орган пилы) в горизонтальной плоскости относительно стола, обеспечивая резание заготовки.

Аналогично выполняются операции резания листового материала (листовой прока, фанера, древесные плиты, пластики и др.)

При этом механизм фиксации заготовок 13 отделяется от стола, увеличивая зону резания в пределах 350-360 мм.

При резании заготовок под углом к плоскости резания используются упоры, которые могут перемещаться по поверхности стола, образуя относительно плоскости резания углы в 15°, 30°, 45°, 60°, 75°, 90°.

Функциональные возможности универсальной маятниковой пилы значительно увеличиваются при использовании дополнительных приспособлений: прихваты, пружины, параллельно-поворотные машинные тиски с лимбом на опорной плите и др.

Источники информации

1. Авторское свидетельство №1041239 А1 СССР, МПК B23D 45/04. Станок для резки заготовок: №3417290: заявл. 06.04.1982: опубл. 15.09.1983 / А.Н. Евсеев, В.А. Тунер, В.А. Ветров; заявитель ПРОЕКТНО-КОНСТРУКТОРСКОЕ БЮРО МИНИСТЕРСТВА АВТОМОБИЛЬНОГО ТРАНСПОРТА И ШОССЕЙНЫХ ДОРОГ ЛИТССР.

2. Патент №2274523 С2 Российская Федерация, МПК B23D 45/04. Отрезной станок: № 2004120519/02: заявл. 05.07.2004: опубл. 20.04.2006 /Ю.П. Васильев, Г.А. Капустин; заявитель Открытое акционерное общество "АВТОВАЗ" (прототип).

Изобретение относится к области машиностроения, предназначено для резания заготовок из сортового проката древесины и других конструкционных материалов. Универсальная маятниковая пила содержит станину, механизм фиксации заготовок, режущий узел в виде приводного абразивного диска стального режущего диска, размещенного на коромысле, установленном с возможностью поворота на вертикальной стойке. Пила снабжена механизмом вертикально-горизонтального возвратно-поступательного перемещения режущего узла, выполненным в виде кулисы, одним концом через серьгу шарнирно соединенной с коромыслом, а вторым концом через шарнир закрепленной на стойке, которая размещена на станине через кронштейн. Второй конец кулисы посредством пружины упруго соединен со станиной. Обеспечивается универсальность пиления заготовок из различных материалов. 2 ил.

Универсальная маятниковая пила, содержащая станину, механизм фиксации заготовок, режущий узел в виде приводного абразивного диска или стального режущего диска, размещенного на коромысле, установленном с возможностью поворота на вертикальной стойке, причем маятниковая пила снабжена механизмом вертикально-горизонтального возвратно-поступательного перемещения режущего узла, выполненным в виде кулисы, одним концом через серьгу шарнирно соединенной с коромыслом, а вторым концом через шарнир закрепленной на стойке, которая размещена на станине через кронштейн, причем второй конец кулисы посредством пружины упруго соединен со станиной.
