ЗАЖИМ ШЛЕЙФОВЫЙ СОЕДИНИТЕЛЬНЫЙ Российский патент 2025 года по МПК H01R4/00 B23B31/20

Изобретение относится к устройствам и зажимам, предназначенным для соединения электрических проводников при монтаже электроустановок или строительстве кабельных и воздушных линий электропередач, в частности при монтаже заземляющих устройств.

Известен зажим шлейфовый для соединения электрических проводников, содержащий корпус с выполненными в нем отверстиями, предназначенными для размещения в них электрических проводников и зажимных элементов, обеспечивающих обжим проводников в отверстии корпуса, при этом участки корпуса вокруг каждого отверстия выполнены конусными - в виде цанг с отдельными лепестками, выполненными заодно с корпусом, а зажимные элементы выполнены в виде гайки с внутренней конической поверхностью, наворачиваемой на резьбовой участок корпуса с возможностью контактирования своей внутренней конической поверхностью с наружной конусной поверхностью лепестков цанг, обжимающих при этом проводник (RU2269847C1, опуб., 10.02.2006).

Недостатком известного зажима является опасность проворота обломанных лепестков цанги вместе с монтируемым проводом при накручивании гайки, что не позволит обжать провод и приведет к его повреждению.

Технической проблемой является устранение указанного недостатка.

Техническим результатом является повышение надежности соединения проводов.

Техническая проблема решается, и технический результат достигается тем, что зажим шлейфовый для соединения электрических проводников содержит корпус с выполненными в нем отверстиями, предназначенными для размещения в них электрических проводников и зажимных элементов, обеспечивающих обжим проводников в отверстии корпуса, при этом участки корпуса вокруг каждого отверстия выполнены конусными - в виде цанг с отдельными лепестками, выполненными заодно с корпусом, а зажимные элементы выполнены в виде гайки с внутренней конической поверхностью, наворачиваемой на резьбовой участок корпуса с возможностью контактирования своей внутренней конической поверхностью с наружной конусной поверхностью лепестков цанг, обжимающих при этом проводник, согласно изобретению, между лепестками каждой цанги установлен закрепленный с корпусом стопорный элемент, ограничивающий поворот отломанных лепестков цанги вокруг отверстия с расположенным в нем проводником.

Технический результат достигается также тем, что стопорный элемент может быть выполнен в виде штифта, установленного в отверстии корпуса, выполненном между лепестками цанг вдоль отверстия в корпусе под проводник.

Изобретение поясняется при помощи чертежей.

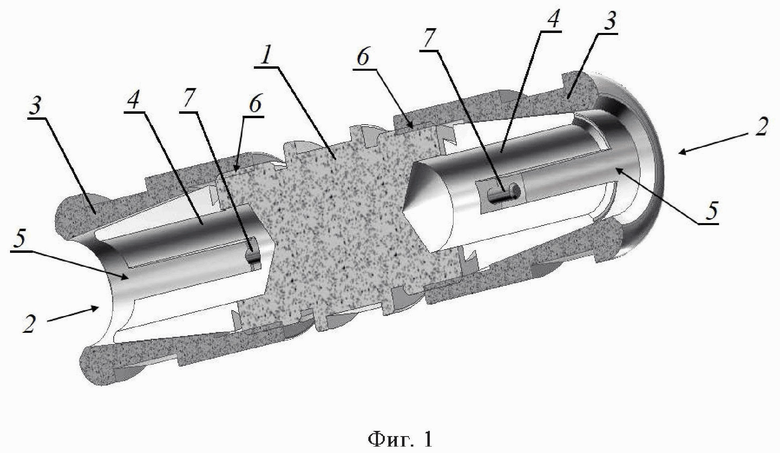

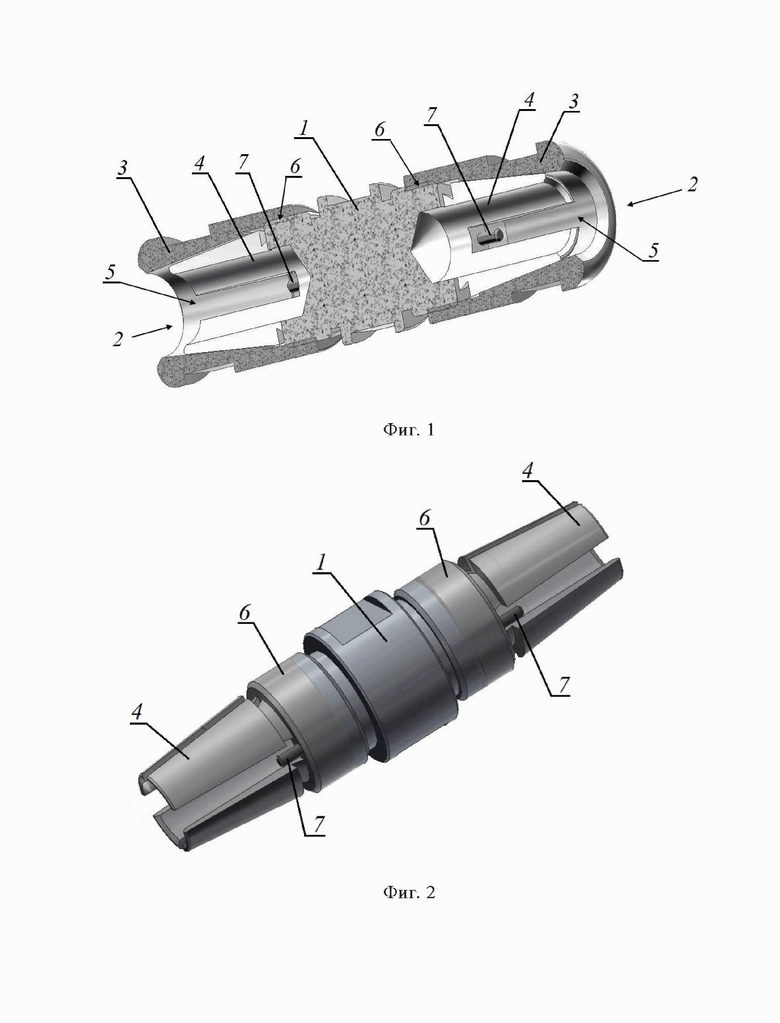

На фиг. 1 показан изометрический продольный разрез зажима;

На фиг. 2 - изометрический вид корпуса зажима.

Описываемый зажим содержит корпус 1 с выполненными в нем отверстиями 2, предназначенными для размещения в них электрических проводников (на чертежах не показаны) и зажимных элементов 3, обеспечивающих обжим проводников в отверстии 2 корпуса 1. Участки корпуса 1 вокруг каждого отверстия 2 выполнены конусными - в виде цанг с отдельными лепестками 4, выполненными заодно с корпусом 1. Зажимные элементы 3 выполнены в виде гайки с внутренней конической поверхностью 5. Гайка наворачивается на резьбовой участок 6 корпуса 1 с возможностью контактирования своей внутренней конической поверхностью 5 с наружной конусной поверхностью лепестков 4 цанг, обжимающих при этом проводник. Между лепестками 4 каждой цанги установлен закрепленный с корпусом стопорный элемент 7, ограничивающий поворот отломанных лепестков 4 цанги вокруг отверстия 2 с расположенным в нем проводником.

Стопорный элемент 7 может быть выполнен в виде штифта, установленного в отверстии корпуса 1, выполненном между лепестками 4 цанг вдоль отверстия 2 в корпусе 1 под проводник.

Устройство используется следующим образом. На электрический проводник (на чертежах не показан) надевают зажимной элемент 3 и заводят электрический проводник в отверстие 2 корпуса 1. Зажимной элемент 3 наворачивают на резьбовой участок 6 корпуса 1, обжимая своей внутренней конусной поверхностью 5 внешнюю конусную поверхность цанговых лепестков 4, упруго обжимая проводник, находящийся в отверстии 2. В случае отламывания лепестка 4 в процессе накручивания зажимного элемента 3 возможен проворот лепестков 4, а вместе с ними и монтируемого провода, который будет скручиваться и работать, как пружина кручения, противодействуя закручиванию зажимного элемента 3 и не давая возможности прижать цанговые лепестки 4 к проводу.

Для предотвращения возникновения описанного явления, в прорези между цанговыми лепестками 4 устанавливают, по крайней мере, один стопорный элемент 7, который не даст возможности прокрутиться отломанному лепестку 4 вокруг зажимаемого провода.

Таким образом, использование описанного технического решения позволяет повысить надежность механического и электрического соединения проводов при помощи зажимов.

Изобретение относится к устройствам и зажимам, предназначенным для соединения электрических проводников при монтаже электроустановок или строительстве кабельных и воздушных линий электропередач, в частности при монтаже заземляющих устройств. Технический результат заключается в повышении надежности соединения проводов. Зажим шлейфовый для соединения электрических проводников содержит корпус с выполненными в нем отверстиями, предназначенными для размещения в них электрических проводников и зажимных элементов, обеспечивающих обжим проводников в отверстии корпуса. При этом участки корпуса вокруг каждого отверстия выполнены конусными - в виде цанг с отдельными лепестками, выполненными заодно с корпусом, а зажимные элементы выполнены в виде гайки с внутренней конической поверхностью, наворачиваемой на резьбовой участок корпуса с возможностью контактирования своей внутренней конической поверхностью с наружной конусной поверхностью лепестков цанг, обжимающих при этом проводник. Согласно изобретению между лепестками каждой цанги установлен закрепленный с корпусом стопорный элемент, ограничивающий поворот отломанных лепестков цанги вокруг отверстия с расположенным в нем проводником. 2 ил.

Зажим шлейфовый для соединения электрических проводников, содержащий корпус с выполненными в нем отверстиями, предназначенными для размещения в них электрических проводников и зажимных элементов, обеспечивающих обжим проводников в отверстии корпуса, при этом участки корпуса вокруг каждого отверстия выполнены конусными - в виде цанг с отдельными лепестками, выполненными заодно с корпусом, а зажимные элементы выполнены в виде гайки с внутренней конической поверхностью, наворачиваемой на резьбовой участок корпуса с возможностью контактирования своей внутренней конической поверхностью с наружной конусной поверхностью лепестков цанг, обжимающих при этом проводник, отличающийся тем, что он снабжен стопорным элементом, ограничивающим поворот отломанных лепестков цанги вокруг отверстия с расположенным в нем проводником, при этом стопорный элемент выполнен в виде штифта, установленного в отверстии корпуса, выполненном между лепестками цанг вдоль отверстия корпуса под проводник.
