Устройство для очистки, дезинфекции подошв обуви Российский патент 2025 года по МПК A47L23/00

Изобретение относится к очистительной технике и может быть использовано для очистки, дезинфекции, мойки подошв обуви при входе человека в здание, помещение, зону.

Уровень техники

Известно устройство для очищения загрязненной поверхности (RU 201017 U1, опубл. 23.11.2020 г.), содержащее каркас, содержащий боковые стенки, решетку, установленную между боковыми стенками, отличающееся тем, что оно содержит насос для обеспечения напора воды и средства подачи воды, расположенные под решеткой и выполненные с возможностью подачи воды под напором на объект с загрязненной поверхностью, таким образом, что вода, подающаяся под напором, выходит над решеткой, причем каркас выполнен с возможностью встраивания в основание, предназначенное для нахождения на нем объекта.

Недостатками известного устройства является отсутствие возможности очистки поверхностей без остановки в определенных местах, обязательное подключение к коммуникациям, большой расход воды, сложность в обслуживании, нет возможности использования моющих и дезинфицирующих веществ.

Также известна система осуществления неспецифической профилактики дезинфекции подошв обуви, устройство участка обработки подошв обуви для этой системы и способ неспецифической профилактики дезинфекции подошв обуви (RU 2750411 С1, опубл. 28.06.2021 г.) содержит размещенную на опорной раме и заполненную дезинфицирующим раствором ванну лоткового типа, поверх которой размещена опорная решетка, являющаяся поверхностью, по которой перемещаются люди, в полости ванны установлены полая рама с полыми продольными и поперечными элементами, сообщенными с насосом откачки дезинфицирующего раствора и в верхних частях которых выполнены сквозные отверстия для слива излишков этой жидкости, форсунки для подачи чистого дезинфицирующего раствора в полость ванны и, по крайней мере один оптический датчик для контроля уровня дезинфицирующего раствора над уровнем решетки.

Недостатками известного технического решения является его сложная и дорогостоящая конструкция, осуществление только дезинфекции подошвы обуви, отсутствие автономной версии.

Наиболее близким устройством того же назначения к заявленному устройству по совокупности признаков является устройство для очистки подошв обуви (RU 2770010 С1, опубл. 14.04.2022 г.), содержащее лоток со сливным отверстием, перфорированную платформу, смонтированную на опорных полках по периметру бортов, средства подачи воды, отличающиеся тем, что средства подачи воды выполнены в виде форсунок, смонтированных в дне лотка и содержащих по два подводящих патрубка для воды и воздуха.

Недостатками известного технического решения, принятого за прототип, является то, что очистка возможна только при положении подошв над форсунками, отсутствие возможности установки в местах с большой проходимостью, также отсутствует возможность мойки и дезинфекции, обязательное подключение к коммуникациям.

Таким образом известные устройства сложны и дорогостоящи имеют множество недостатков ограничивающие их установку и не находят широкого применения.

Единственные используемые средства защиты от заносимой на ногах грязи это решетки, щетки и ковры, но они справляются со своей задачей только частично, и большое количество грязи и патогенных микроорганизмов заносится в помещение, повреждая напольные покрытия и обувь, нанося вред здоровью человека, увеличиваются расходы на уборку объекта.

Задачей изобретения является, повышение эффективности очистки от загрязнений посредством мойки подошв обуви при входе человека в здание, помещение, зону с возможностью установки простого и надежного устройства в любом месте без ограничений, для защиты от заносимой на ногах грязи, объекта любой площади и назначения.

Указанный технический результат достигается за счет нового устройства для очистки, дезинфекции подошв обуви, содержащего корпус включающий дно и стенки 1 Фиг. 1, вмонтированный в нишу по уровню пола 2 Фиг. 1 для удобства прохода людей, но может находиться на любом уровне. Внутри, которого установлены цилиндры 3 Фиг. 1, соединенные жестко боковыми стенками с зазором по периметру в секции, имеющие форму правильной шестиугольной призмы Фиг. 2, погруженные в моющую жидкость до заданного уровня 4 Фиг. 1, включающие поршень 5 Фиг. 3 с отверстиями 6 Фиг. 3 в сферическом углублении днища для подачи и слива моющей жидкости и возвратную пружину 7 Фиг. 3. Днища поршней 8 Фиг. 3 формируют рабочую поверхность 9 Фиг. 4 и имеют форму правильного шестиугольника, с отбортовкой наружного контура, что позволяет максимально исключить зацеп обуви о днище поршня при шаге человека по устройству. Площадь днища поршней больше площади сечения цилиндра для того чтобы тонущие твердые частицы грязи не попадали в зазор между цилиндром и поршнем, во избежание заклинивания данной поступательной кинетической паре. Форма цилиндра, поршня и его днища выбрана, как оптимальная: занимает максимальную площадь рабочей поверхности при соединении в секции с минимальным перекосом при нажатии только на край днища поршня, ограничивает вращательное движения поршня вокруг оси цилиндра, но могут иметь и любую другую форму. Сферическое углубление в днище поршня необходимо для подачи жидкости на большую площадь подошвы и сливу грязевых масс и твердых не растворившихся минеральных частиц внутрь цилиндра, но не несет жестких требований.

Осуществление изобретения

Схема принципа действия показана на Фиг. 5. Устройство, отличающееся тем, что очистка подошв обуви происходит вследствие прохода человека по рабочей поверхности устройства и нажатия ногой при шаге человека на днище 8 Фиг. 5 поршней 5 Фиг. 5, которые смещаются внутрь цилиндров 3 Фиг. 5 погруженных в моющую жидкость, при этом давление в цилиндре повышается, вытесняя моющую жидкость на подошву обуви, через отверстия 6 Фиг. 5 в днище поршня, вымывая загрязнения из протектора 10 Фиг. 5 и нижней части подошвы 11 Фиг. 5, которые стекают через те же отверстия 6 Фиг. 5 и зазоры между днищами поршня в корпус устройства 1 Фиг. 5. После окончания воздействия «нажатия» ноги человека на поршень, возвратная пружина 7 Фиг. 5 поднимает его в исходное положение, а цилиндр 3 Фиг. 5 наполняется моющей жидкостью через зазор с дном корпуса и зазор с поршнем 12 Фиг. 5, так как ее уровень 4 Фиг. 5 в корпусе задан выше стенки цилиндра. Ход поршня в цилиндре составляет около 5 мм, что позволяет подавать моющую жидкость на подошву обуви, и данный перепад не опасен по международным стандартам для движения человека, но этот параметр не является обязательным для работы устройства. Уровень жидкости может задаваться перегородкой 13 Фиг. 1, с погружением нижней части подошвы при нажатии на поршни для достижения максимального результата по очистке или без погружения.

Приблизительная площадь днища поршня составляет 22 см и рассчитана таким образом, чтобы средний размер 41-43 обуви человека при воздействии одной ногой в зависимости от положения на устройстве, было задействовано порядка 19 цилиндров, рассчитан как оптимальный для всех размеров обуви, но не несет принципиального значения. Секция может состоять из 120 цилиндров и иметь размер 530*539 мм, рассчитана, как минимальная площадь рабочей поверхности и сопоставима со средним размером грязезащитного ковра для квартиры, а ее вес при изготовлении из нержавеющей стали будет доступен для обслуживания.

В зависимости от количества людей проходящих в помещение или зону, условий места установки, площади защищаемого объекта, характера загрязнений и других факторов, устройство может состоять из одной или нескольких секций. Но даже на небольшой площади рабочей поверхности, возможно, сделать минимально необходимые шесть шагов на месте для полноценной очистки подошв обуви, что позволяет защитить от заносимой на ногах грязи, как частные квартиры и дома, так и небольшие коммерческие объекты, имеющие ограниченные площади входных зон. При защите объектов большой площади, в которых установлены нормативы по размерам входных зон, устанавливается необходимое количество секций закрывающих всю входную зону, а очистка обуви происходит вне зависимости от желания и действий человека, не создавая препятствия потоку людей, в любых направлениях. При каждом шаге подошва обуви неизбежно смещается по отношению расположения днище поршней, что позволяет подать моющую жидкость на все углубления протектора.

Секционная компоновка устройства позволяет при выходе из строя одного или нескольких цилиндров заменить всю секцию и исключить простой, а ремонт произвести в заводских условиях.

При смывании с подошв обуви снега и льда лишняя жидкость, образующаяся вследствие таяния, сливается в резервуар 14 Фиг. 1, закрытый сверху (не показано на чертеже) и удаляется при обслуживании или автоматически с использованием датчика уровня и дренажного насоса (не показано на чертеже) с подключением к канализации 15 Фиг. 1.

При уменьшении уровня рабочего раствора, его замене и промывке устройства, долив, может производиться оператором или автоматически с использованием датчика уровня и клапана от центрального водоснабжения или бака для раствора (не показано на чертеже) соединенных с устройством трубопроводом и 16 Фиг. 1. При необходимости мойки или дезинфекции подошв обуви, например: вход в медицинские учреждения, чистые зоны, время пандемий и очистки специфических загрязнений в рабочий раствор может добавляться дезинфицирующее средство, моющее средство с помощью дозирующих систем (не показано на чертеже) или оператором.

Тяжелые не растворившиеся минеральные частицы, смываются с подошв обуви и собираются в нижней части цилиндра и корпуса, утилизируясь при обслуживании, не попадая в сточные воды. Размер отверстий в днище поршня рассчитывается с учетом фракции гранитной крошки, которой обрабатывают улицы в зимний период. Высота цилиндра может быть увеличена, а именно, его нижняя часть, в которой собираются минеральные частицы грязи, для защиты объектов с большой проходимостью или для очистки сильно загрязненной обуви, что позволяет увеличить промежутки между обслуживанием.

Возможна установка нагревательных элементов для подогрева рабочего раствора при работе устройства в холодных помещениях и в зимнее время года.

Все части устройства изготавливаются из нержавеющей стали, что позволяет увеличить ресурс и исключить рост числа патогенных микроорганизмов, а также облегчает обслуживание и мойку устройства от разнообразных отложений, но возможно использование и других износостойких материалов.

Принцип работы, заложенный в данном устройстве, позволяет его установку без подключения к коммуникациям.

Краткое описание чертежей

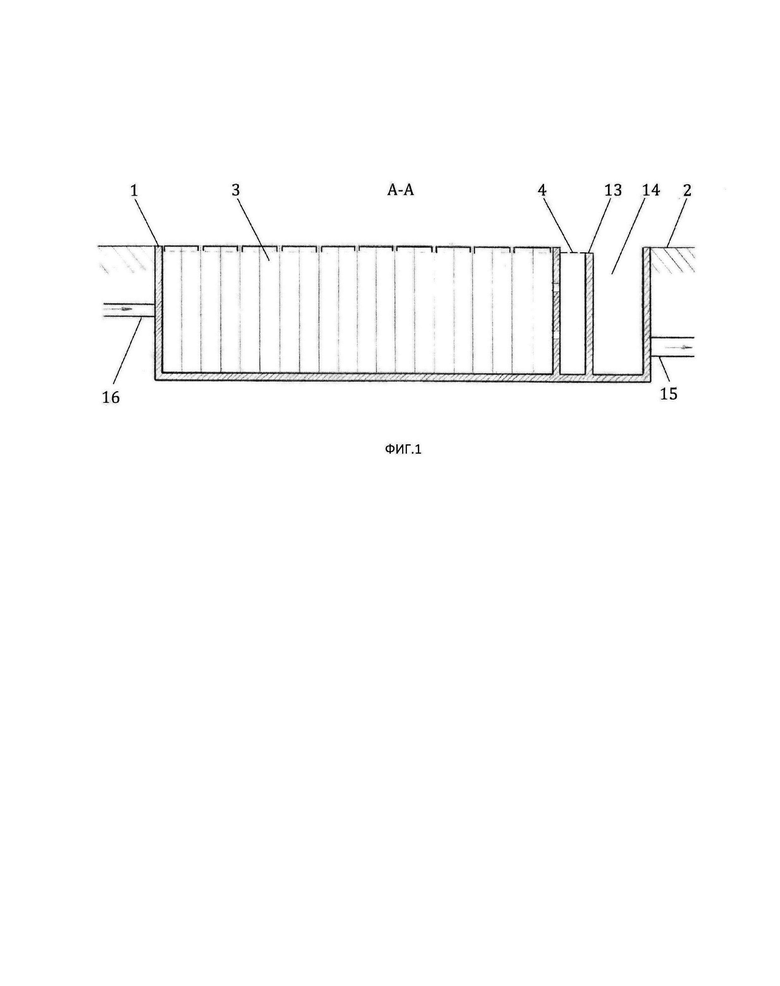

На фиг. 1 показан вертикальный разрез устройства.

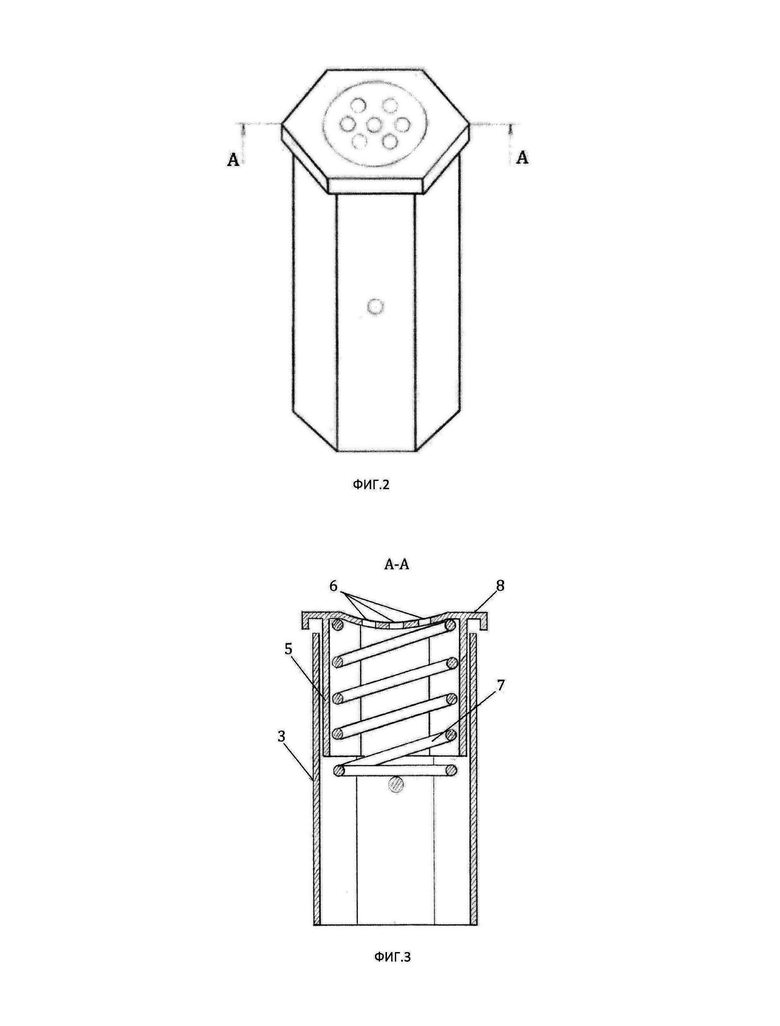

На фиг. 2 показан цилиндр устройства.

На фиг. 3 показан вертикальный разрез цилиндра устройства.

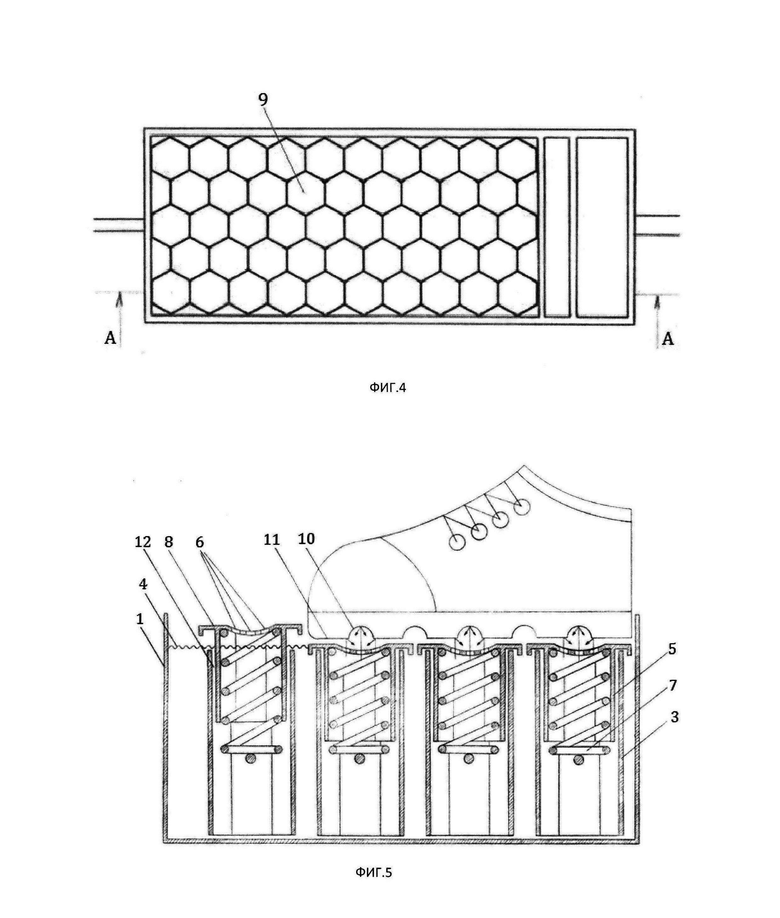

На фиг. 4 показан вид сверху устройства.

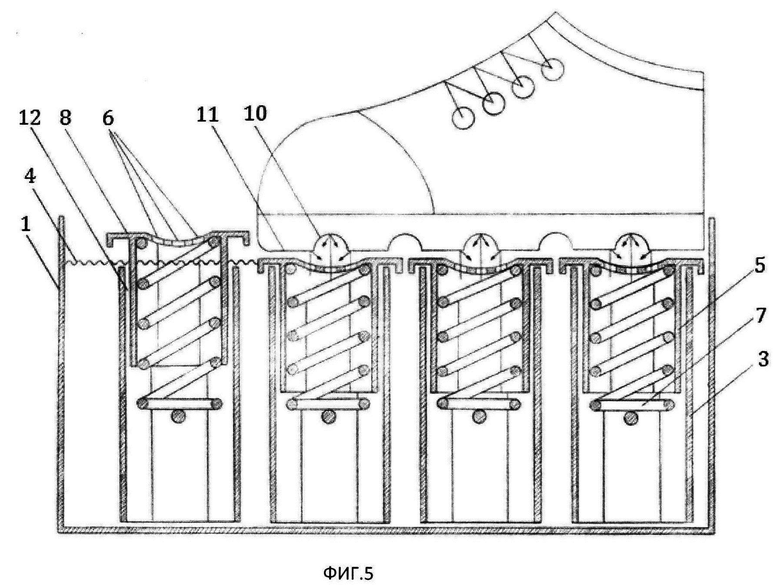

На фиг. 5 показана схема принципа действия устройства.

Устройство предназначено для очистки, дезинфекции подошв обуви при входе человека в здание, помещение, содержит корпус, включающий дно и стенки, внутри которого установлены цилиндры, погруженные в моющую жидкость, включающие поршень с отверстиями в днище и возвратную пружину, соединенные в секции. Поршни установлены в верхней части цилиндров, днищами вверх, образуют рабочую поверхность устройства. Очистка происходит вследствие нажатия ногой при шаге человека на днище поршней устройства, которые смещаются внутрь цилиндра, повышая давление моющей жидкости в нем и вытесняя ее на подошву обуви, через отверстия в днище поршня, вымывая загрязнения из протектора и нижней части подошвы. Технический результат заключается в полноценной очистке подошв обуви от загрязнений, возможности установки в любом месте без подключения к коммуникациям, минимальном количестве элементов устройства, изготовляемых из износостойких материалов, простоте обслуживания, большом сроке эксплуатации. 5 ил.

Устройство для очистки, дезинфекции подошв обуви, содержащее корпус, включающий дно и стенки, внутри которого установлены цилиндры, соединенные в секции, погруженные в моющую жидкость, раствор дезинфицирующего средства, включающие поршень с отверстиями в днище, находящийся в верхней части цилиндра, из которого образуется рабочая поверхность устройства, и возвратную пружину, отличающееся тем, что каждый цилиндр в секции включает поршень с возвратной пружиной и работает как поршневой насос с возможностью вытеснения и подачи моющей жидкости, раствора дезинфицирующего средства, в которую он погружен, на подошву обуви через отверстия в днище поршня при смещении поршня внутрь цилиндра вследствие нажатия ногой на его днище при шаге человека по рабочей поверхности устройства.
