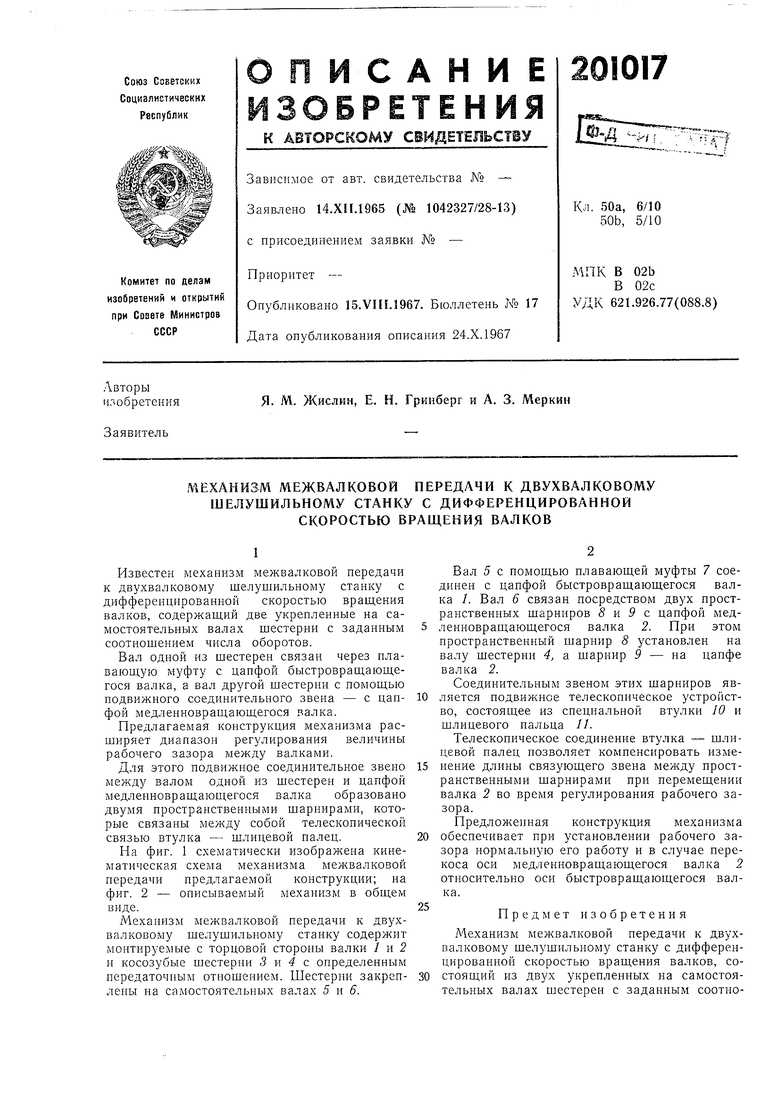

МЕХАНИЗМ МЕЖВАЛКОВОЙ ПЕРЕДАЧИ К ДВУХВАЛКОВОМУ ШЕЛУШИЛЬНОМУ СТАНКУ С ДИФФЕРЕНЦИРОВАННОЙ СКОРОСТЬЮ ВРАШЕНИЯ ВАЛКОВ Советский патент 1967 года по МПК B02B3/04 B02B7/00 B02C4/38

Известен механизм межвалковой передачи к двухвалковому шелушильному станку с дифференцированной скоростью враш;ения валков, содержаш,ий две укрепленные на самостоятельных валах шестерни с заданным соотношением числа оборотов.

Вал одной из шестерен связан через плаваюш,у10 муфту с цапфой быстровращающегося валка, а вал другой шестерни с помош;ью подвижного соединительного звена - с цапфой медленновраш,аюш;егося валка.

Предлагаемая конструкция механизма расширяет диапазон регулирования величины рабочего зазора между валками.

Для этого подвижное соединительное звено между валом одной из шестерен и цапфой медленновраш,аюц1,егося валка образовано двумя пространственными шарнирами, которые связаны между собой телескопической связью втулка - шлицевой палец.

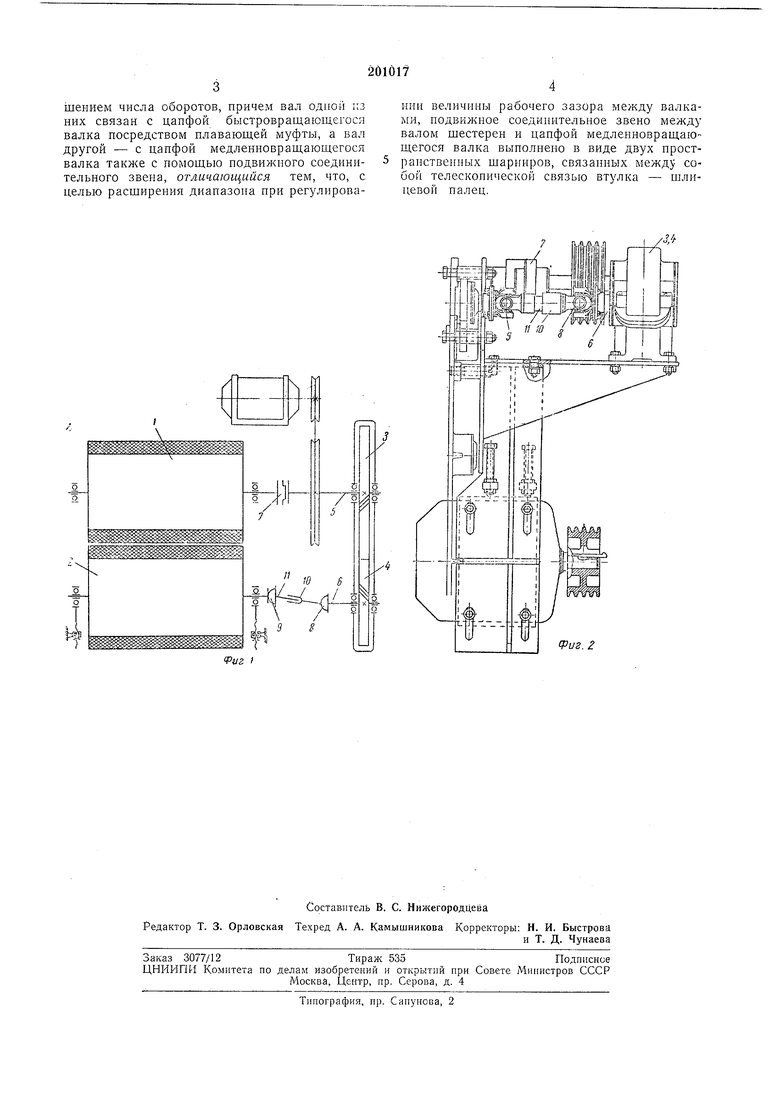

На фиг. 1 схематически изображена кинематическая схема механизма межвалковой передачи предлагаемой конструкции; на фиг. 2 - описываемый механизм в обш,ем виде.

Механизм межвалковой передачи к двухвалковому шелушильному станку содержит монтируемые с торцовой стороны валки 1 и 2 и косозубые шестерни 3 и 4 с определенным передаточным отношением. Шестертш закреплены на самостоятельных валах 5 и 6.

Вал 5 с помощью плавающей муфты 7 соединен с цапфой быстровращающегося валка /. Вал 6 связан посредством двух пространственных шарниров 8 и 9 с цапфой медленновращающегося валка 2. При этом пространственный шарнир 8 установлен на валу шестерни 4, а шарнир 9 - на цапфе валка 2.

Соединительным звеном этих шарниров является подвижное телескопическое устройство, состоящее из специальной втулки JO и шлицевого пальца П.

Телескопическое соединение втулка - шлицевой палец позволяет компенсировать изменение длины связующего звена между пространственными шарнирами при перемещении валка 2 во время регулирования рабочего зазора.

Предложеиная конструкция механизма обеспечивает при установлении рабочего зазора нормальную его работу и в случае перекоса оси медленновращающегося валка 2 относительно оси быстровращающегося валка.

Предмет и зобретения

Механизм межвалковой передачи к двухвалковому шелушильному станку с дифференцированной скоростью вращения валков, состоящий из двух укрепленных на самостоятельных валах шестерен с заданным соотношением числа оборотов, причем вал одпой из них связан с цапфой быстровращающегося валка посредством плавающей муфты, а вал другой - с цапфой медленновращающегося валка также с помощью подвижного соединительного звена, отличающийся тем, что, с целью расщирения диапазона при регулировании величины рабочего зазора между валками, подвижное соединительное звено между валом щестерен и цапфой медлениовращающегося валка выполнено в виде двух пространственных шарниров, связанных межд;у собой телескопической связью втулка - щлнцевой палец.
