Автопоезд Советский патент 1983 года по МПК B60P3/34

О

:сх

Од

ico

Изобретение относится к области транспорта.

Известно транспортное среаство, снабженное склацным тентом, выполненнь1М из каркаса с натянутым на него полотнищем, при этом каркас выполнен из двух частей, соединенных поворотными кольцами, а к задней стенке шарни{ « но прикреплен откидывающийся пол tlj-

Недостатком устройства является его сложность.

Известен автопоезд, содержащий оборудованные кузовами тягач и прицеп и размещенный между ними тамбур, оборудованный тентом с прикрепленными к его торцевым частям фланцами, один из KOTO рых жестко связан с кузовом прицепа, и полом, шарнирно закрепленным на при- цепе 2 .

Недостатком его является то, что тамбур выполнен несъемным. Это снижает эксплуатационные качества автопоезда

Цель изобретения - улучщение эксплуатационных характеристик автопоезда.

Цель достигается тем, что автопоезд, содержащий оборудованные кузовами тягач и прицеп и размещенный между ними тамбур, оборудованный тентом с прикрепленными к его торцевым частям фланцами, один из которых жестко связан с кузовом прицепа, ,и полом, ща1 нирно закрепленным на прицепе, снабжен .съемными продольными направляющими, прикрепляемыми своими концами к кузовам тягача и прицепа и размещаемыми по разные стороны от продольной оси автопоезда в горизонтальной плоскости, при этом на боковых частях тента в непосредственной близости от фланцев закреплены V-образные стержни, обращенные вершинами один к другому, причем второй фланец тента установлен на направляющих и разъемным соедине- нием связан с кузовом тягача, а пол тамбура щарнирно связан со вторым фланцем и вьшолнен из двух равных ,шарнирно сочлененных частей, поворотных в продольной вертикальной плоскости вверх от горизонтальной плоскости.

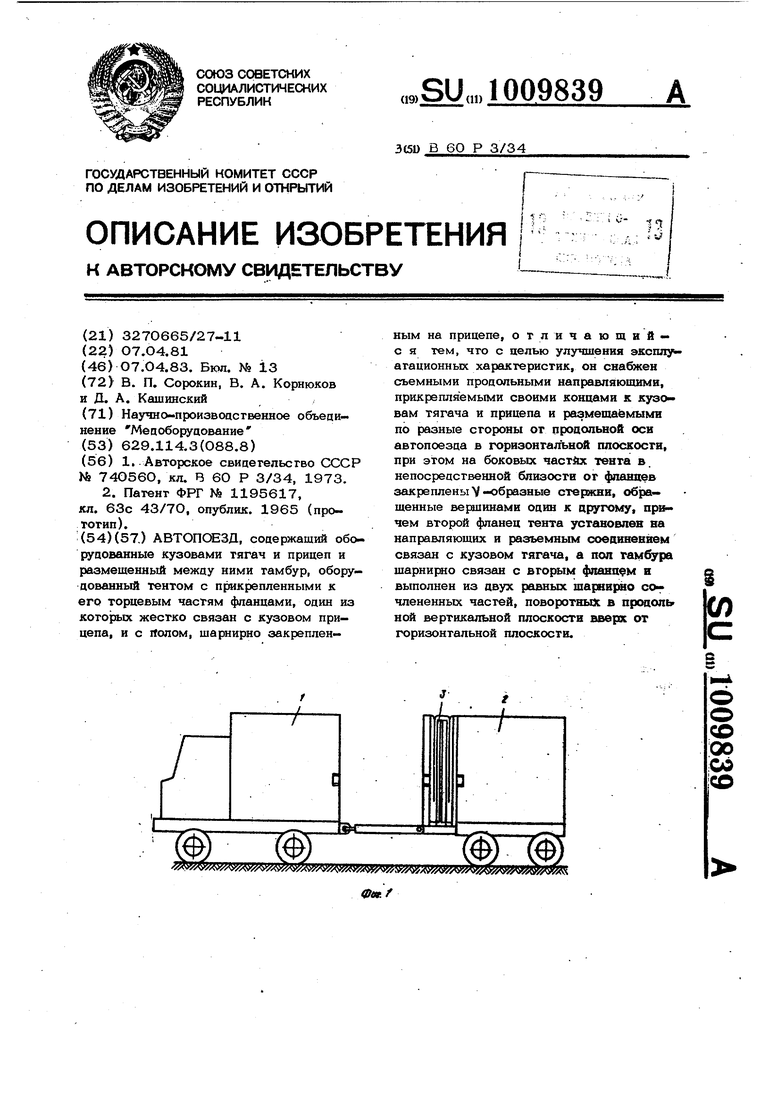

На фиг. 1 изображен предлагаемый автопоезд в транспортном положении, общий вид; на фиг. 2 - процесс установки тамбура; на фиг. 3 - автопоезд с установленным тамбуром; на фиг. 4 разрез А-А фиг. 2; на фиг. 5 - раэрез Б-Б фиг. 3; на фиг. 6 - разрез В-в фиг. 3.

Автопоезд состоит из тягача 1, при цепа 2 и тамбура 3. Тамбур 3 содержит

фланец 4, разьемно связанный с Кузовом тягами, и фланец 5 жестко связанный с передней стенкой кузова прицепа 2. Фланец 4 перемещается по направляющим 6, устанавливаемым в опорах 7. К фланцам 4 и 5 внизу щарнирно прикреплен пол 8, состоящий из двух щарнирно соединенных одна с другой равных частей 9 и 10.

С

Складной каркас 11 предназначен для формирования и натягивания тента 12. Каркас 11 прикреплен к полу 8 и в нерабогем положении складывается на полу 8. На боковых поверхностях тента 12

тамбура 3 около фланцев вщитыV-образные стержни 13.

Установка автопоезда в рабочее положение происходит следующим образом.

Прицеп 2 отсоединяют от тягача 1 и отводят его на расстояние, необходи- . мое для установки тамбура 3. В опоры 7 закрепляют направляющие 6, по которым передвигается фланец 4. Шарнирно сое5диненные с фланцами 4 и 5 части 9 и 10 раскладываются путем поворота вокруг точек своего щарнирного крепления для образования пола 8 тамбур а 3. Укрепленный на полу 8 каркас 11 разворачивается и фиксируется в вертикаль ном положении. После полного разворачивания фланец 4 герметично крепится к задней стенке кузова тягача 1.

Сворачивание происходит в обратном порядке. Фланец 4 отсоединяется от тягача 1. При перемещении фланца 4 -образные стержни 13 под действием пола 8 поворачиваются к продольной оси

0 установки и втягивают боковые стенки тента 12 между полом 8 и верхней частью тента 12. Окончательно сверну- тьй тент 12 облегает сложенный пол 8. Затем направляющие 6 освобождают из

5 опор 7 и прицеп 2 прицепляют к тягачу 1.

Применение описанного устройства повыщает эксплуатационные характеристики автопоезда, так как позволяет с мини50мальным вмещательством человека сложить тент без необходимости его отсоединения от конструкции, при этом складывание происходит самопроизвольно и в одном и трм же порядке. В сложенном

55 состоянии тент благодаря наличию треугольных элементов занимает минимум места при строго определенном положении складок и слоев.

310098394

Кроме гого, наличие вшитых в генгкузова-фургона и свести цо миниму(а

элеменгов жесткости позволяет постиг-время на его развертывание и сворачивав

нуть практически 100%-«ой герметизации ние. / - Л7 5(5С) Фиг.2 Фиг.З ff-б

10О9839

) АВТОПСЖЗД, содержащий оборудованные кузовами тягач и прицеп и размешенный между ними тамбур, оборудованный тентом с прикрепленными к его торцевым частям фланцами, один из которых жестко связан с кузовом прицепа, и с ifonoM, шарнирно закрепленным на прицепе, отличающийся тем, ч го с целью улучшения эксплу агационных характеристик, он снабжен съемными продольными направляющими, прикрепляемыми своими концами к кузовам тягача и прицепа и размещаемыми по разные стороны от продольной оси автопоезда в горизонтальной ппоскостн, при этом на боковых частйх тента в. непосредственной близости ог фпаниев закре плены V «образные сторнши, обращенные вершинами один к другому, причем второй фланец тента установлен на направляющих и разъемным соеаиненйем связан с кузовом тягача, а пол тамбура щарнирно связан с вторым фланцам и выполнен из двух равных шарнврно со члененных частей, поворотны)с в процопь ной вертикальной плоскости вверк от 1Х)ризонтальной плоскости.
