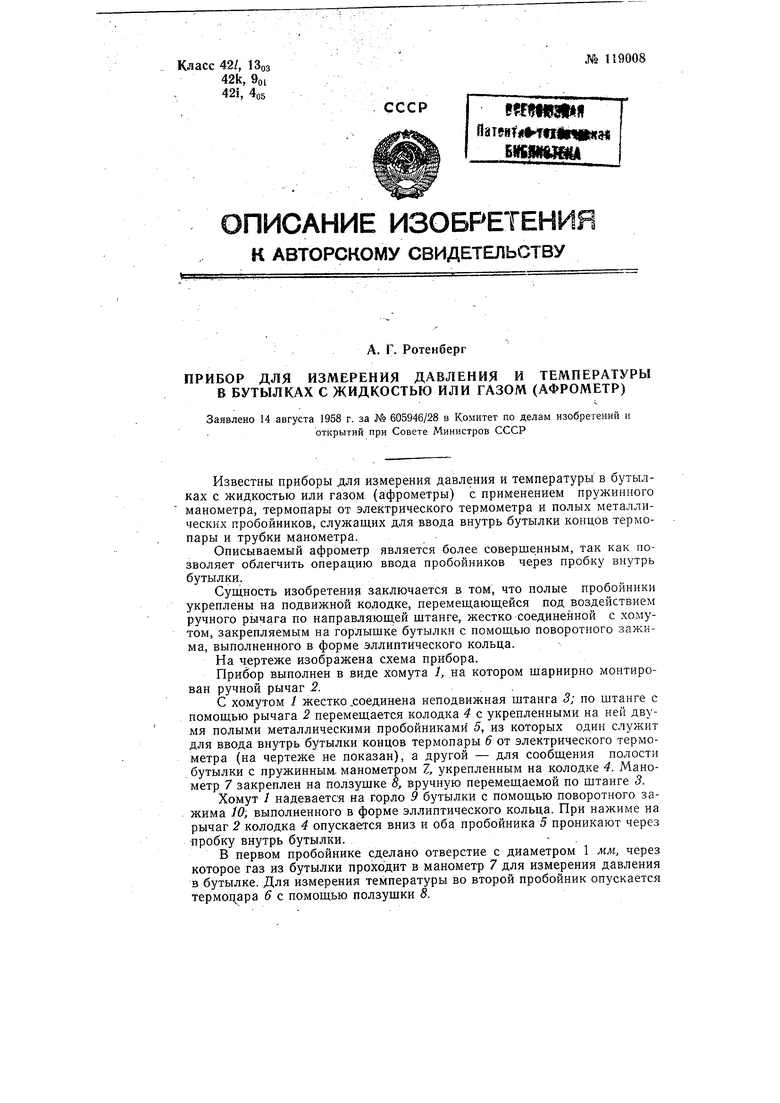

Известны приборы для измерения давления и температуры в бутылках с жидкостью или газом (афрометры) с применением пружинного манометра, термопары от электрического термометра и полых металлических пробойников, служащих для ввода внутрь бутылки концов термопары и трубки манометра.
Описываемый афрометр является более совершенным, так как позволяет облегчить операцию ввода пробойников через пробку внутрь бутылки.
Сущность изобретения заключается в том, что полые пробойники укреплены на подвижной ко,лодке, перемещающейся под воздействием ручного рычага по направляющ.ей штапге, жестко соединенной с хомутом, закрепляемым на горлышке бутылки с помощью поворотного зажима, выполненного в форме эллиптического кольца.

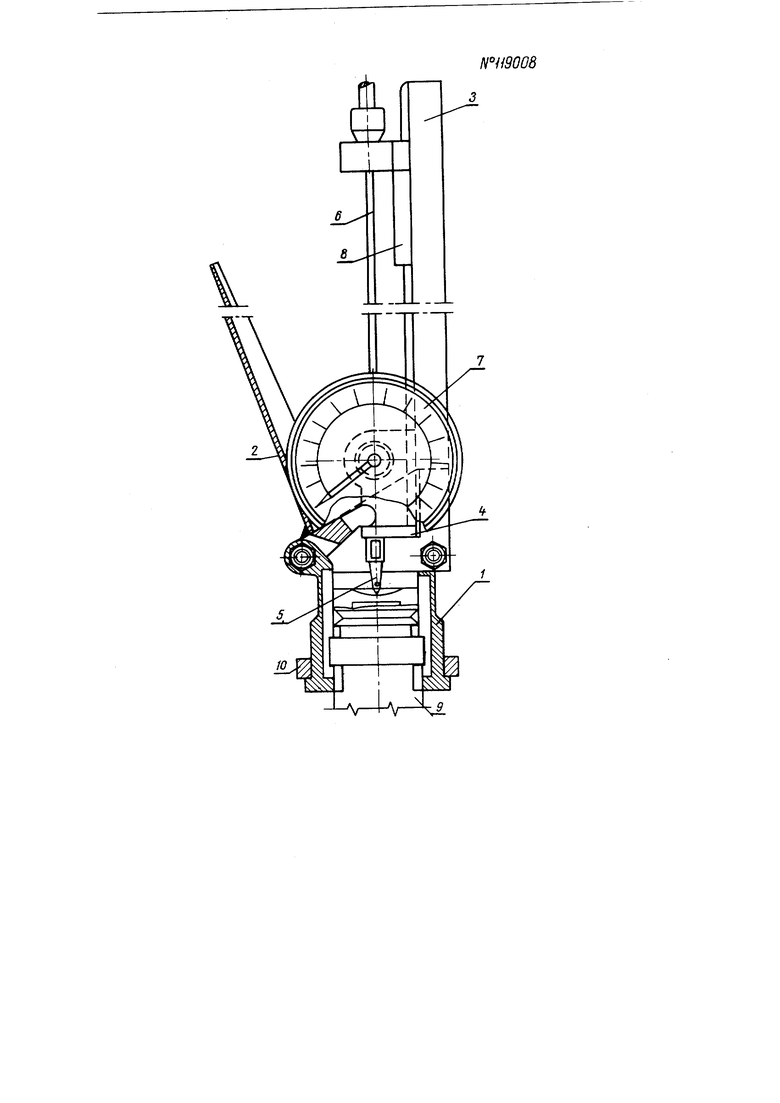

На чертеже изображена схема прибора.
Прибор выполнен в виде хомута 1, на котором шарнирно монтирован ручной рычаг 2..
С хомутом / жестко „соединена неподвижная штанга 3; по штанге с помощью рычага 2 перемещается колодка 4с укрепленными на ней двумя полыми металлическими пробойниками 5, из которых один служит для ввода внутрь бутылки концов термопары 6 от электрического термометра (на чертеже не показан), а другой - для сообщения полости бутылки с пружинным-манометром 7,, укрепленным на колодке 4. Манометр 7 закреплен на ползушке 8, вручную перемещаемой по штанге 3.
Хомут / надевается на горло 9 бутылки с помощью поворотного зажима 10, выполненного в форме эллиптического кольца. При нажиме на рычаг 2 колодка 4 опускается вниз и оба пробойника 5 проникают через пробку внутрь бутылки.
В первом пробойнике сделано отверстие с диаметром 1 мм, через которое газ из бутылки проходит в манометр 7 для измерения давления в бутылке. Для измерения температуры во второй пробойник опускается термоцара 6 с помощью ползушки 8.

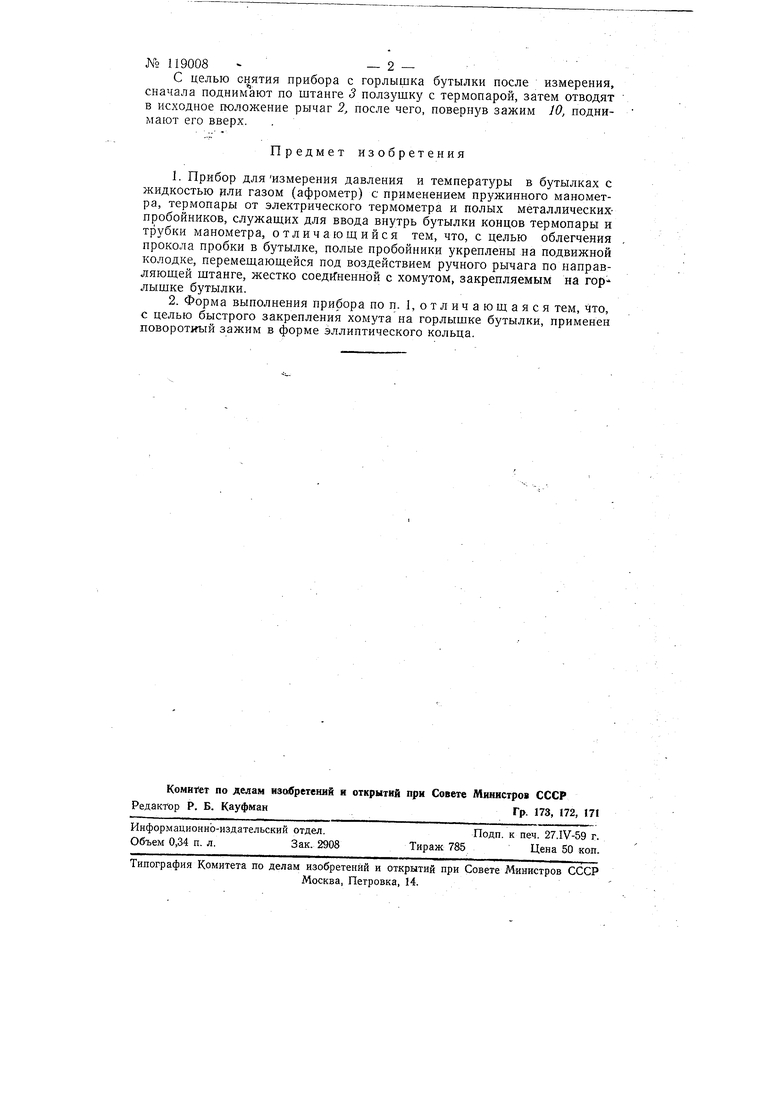

№ 119008 -- 2 -
С целью снятия прибора с горлышка бутылки после измерения, сначала подним ают по штанге 3 ползушку с термопарой, затем отводят в исходное положение рычаг 2, после чего, повернув зажим JO, поднимают его вверх. .
Предмет изобретения
1.Прибор дляизмерения давления и температ фы в бутылках с жидкостью или газом (афрометр) с применением пружинного манометра, термопары от электрического термометра и полых металлическихпробойников, служаш:их для ввода внутрь бутылки концов термопары и трубки манометра, отличаюш;ийся тем, что, с целью облегчения прокола пробки в бутылке, полые пробойники укреплены на подвижной колодке, перемещающейся под воздействием ручного рычага по направляющей штанге, жестко соедйГненной с хомутом, закрепляемым на горлышке бутылки.
2.Форма выполнения прибора по п. 1, отличающаяся тем, что, с целью быстрого закрепления хомута на горлышке бутылки, применен поворотный зажим в форме эллиптического кольца.
