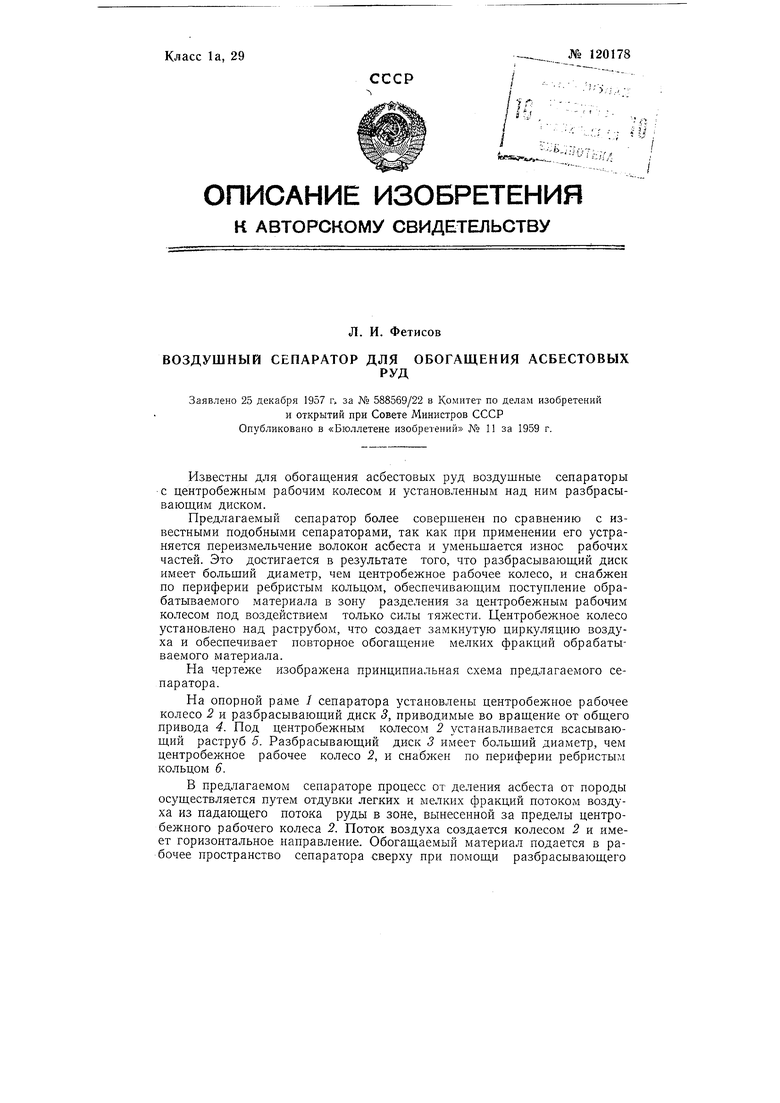

Воздушный сепаратор для обогащения асбестовых руд Советский патент 1959 года по МПК B07B7/83

Известны для обогащения асбестовых руд воздушные сепараторы с центробежным рабочим колесом и установленным над ним разбрасывающим днском.

Предлагаемый сепаратор более совершенен по сравнению с известными подобными сепараторами, так как при применении его устраняется переизмельчение волокон асбеста и уменьшается износ рабочих частей. Это достигается в результате того, что разбрасывающий диск имеет больший диаметр, чем центробежное рабочее колесо, и снабжен по периферии ребристым кольцом, обеспечивающим поступление обрабатываемого материала в зону разделения за центробежным рабочим колесом под воздействием только силы тяжести. Центробежное колесо установлено над раструбом, что создает замкнутую циркуляцию воздуха и обеспечивает повторное обогащение мелких фракций обрабатываемого материала.

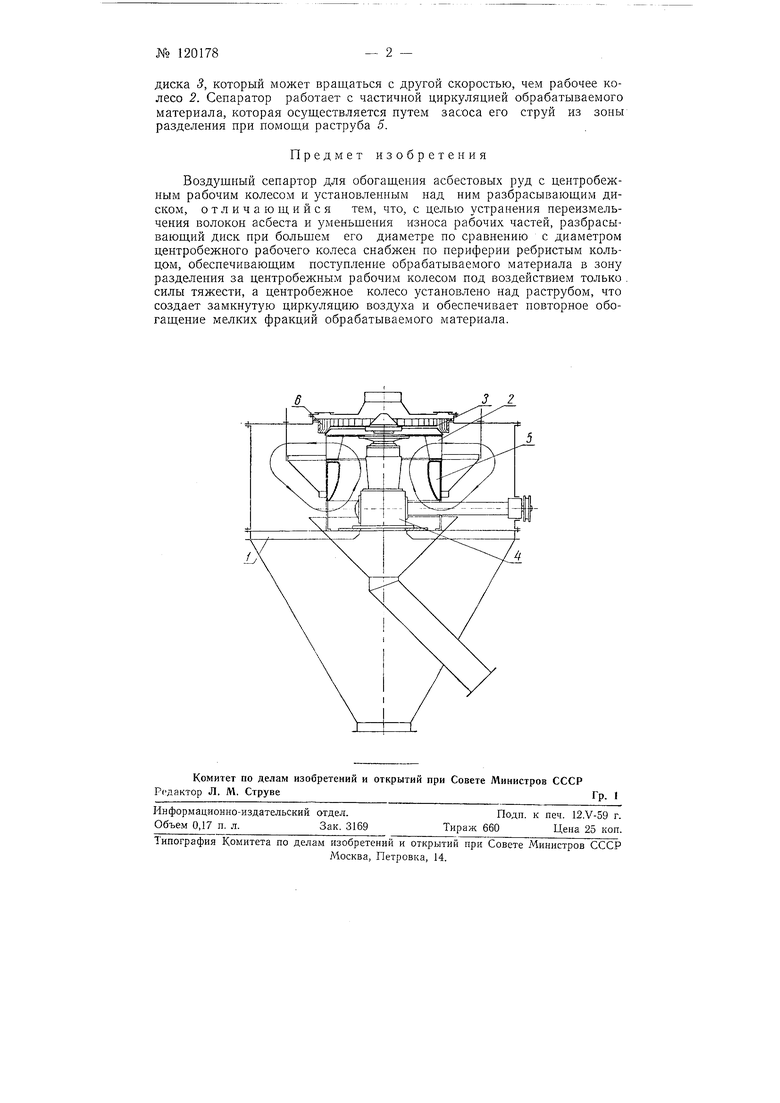

На чертеже изображена принципиальная схема предлагаемого сепаратора.

На опорной раме / сепаратора установлены центробежное рабочее колесо 2 и разбрасывающий диск 3, приводимые во вращение от общего привода 4. Под центробежным колесом 2 устанавливается всасывающий раструб 5. Разбрасывающий диск 3 имеет больший диаметр, чем центробежное рабочее колесо 2, и снабжен по периферии ребристым кольцом 6.

В предлагаемом сепараторе процесс от деления асбеста от породы осуществляется путем отдувки легких и мелких фракций потоком воздуха из падающего потока руды в зоне, вынесенной за пределы центробежного рабочего колеса 2. Поток воздуха создается колесом 2 и имеет горизонтальное направление. Обогащаемый материал подается в рабочее пространство сепаратора сверху при помощи разбрасывающего
