Устройство для сбора статистических данных об обменах по общей шине мини-ЭВМ Советский патент 1986 года по МПК G06F11/34 G06F15/36

1

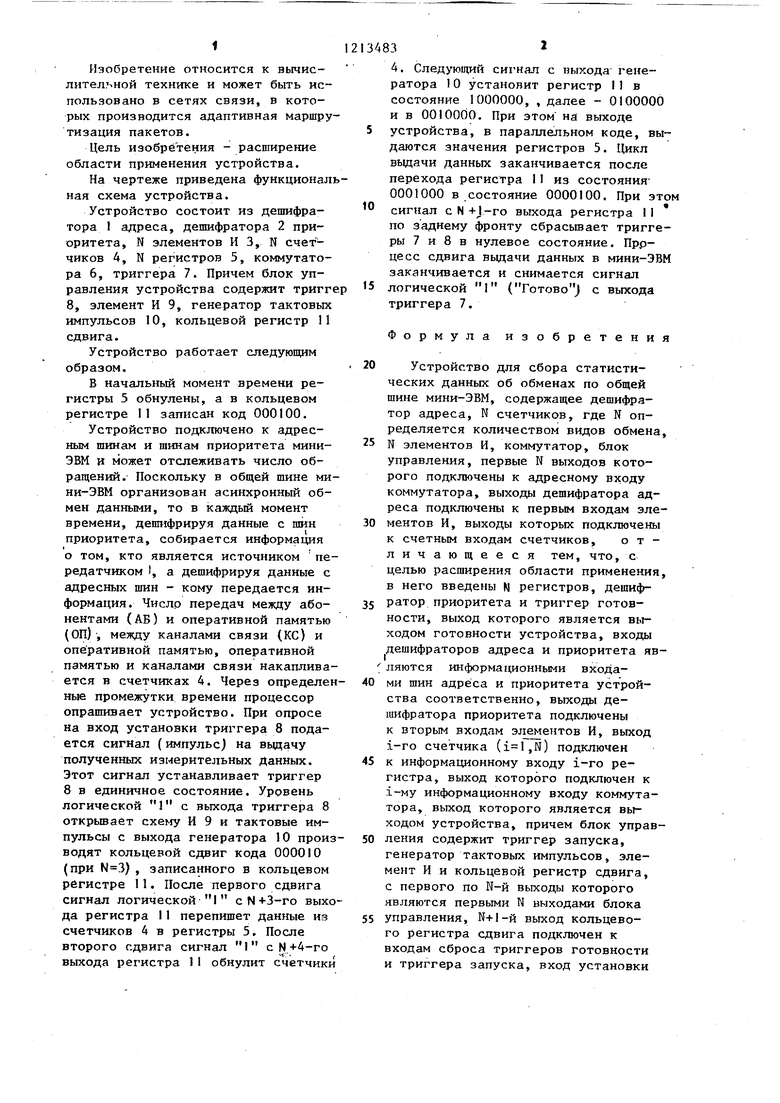

Изобретение относится к вычислительной технике и может быть использовано в сетях связи, в которых производится адаптивная маршрутизация пакетов.

Цель изобретения - расширение области применения устройства.

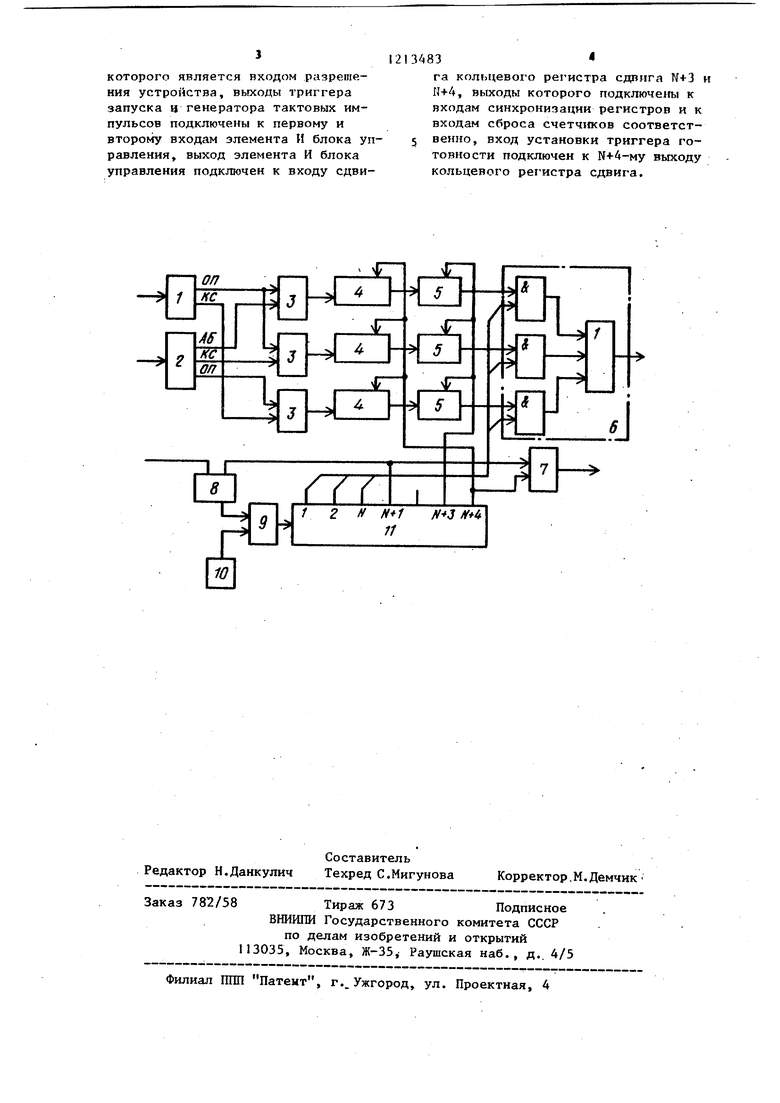

На чертеже приведена функциональная схема устройства.

Устройство состоит из дешифратора 1 адреса, дешифратора 2 приоритета, N элементов И 3, N счетчиков 4, N регистров 5, коммутатора 6, триггера 7. Причем блок управления устройства содержит тригге 8, элемент И 9, генератор тактовых импульсов 10, кольцевой регистр 11 сдвига.

Устройство работает следующим образом.

В начальный момент времени регистры 5 обнулены, а в кольцевом регистре 11 записан код 000100.

Устройство подключено к адресным шинам и шинам приоритета мини- ЭВМ и может отслеживать число обращений. Поскольку в общей шине мини-ЭВМ организован асинхронный обмен данными, то в каждый момент времени, дешифрируя данные с шин приоритета, собирается информация о том, кто является источником передатчиком 1, а дешифрируя данные с адресных шин - кому передается информация. Числр передач между абонентами (АБ) и оперативной памятью (ОП), между каналами связи (КС) и оперативной памятью, оперативной памятью и каналами связи накапливается в счетчиках 4. Через определенные промежутки времени процессор опрашивает устройство. При опросе на вход установки триггера 8 подается сигнал {импульс) на вьщачу полученных измерительных Данных. Этот сигнал устанавливает триггер 8 в единичное состояние. Уровень логической 1 с выхода триггера 8 открьшает схему И 9 и тактовые импульсы с выхода генератора 10 производят кольцевой сдвиг кода 000010 (при ), записанного в кольцевом регистре 11. После первого сдвига сигнал логической 1 с N+3-го выхода регистра I1 перепишет данные из счетчиков 4 в регистры 5, После второго сдвига сигнал 1 cN+4-го выхода регистра 11 обнулит счетчики

13483

4. Следующий сигнал с ныхода генератора 10 установит регистр I 1 в состояние 1000000, , далее - 0100000 и в OOlOOdO. При этом на выходе

5 устройства, в параллельном коде, выдаются значения регистров 5. Цикл выдачи данных заканчивается после перехода регистра II из состояния- 0001000 в состояние 0000100. При этом

сигнал с N +J-ro выхода регистра 11 по заднему фронту сбрасьшает триггеры 7 и 8 в нулевое состояние. Прр- цесс сдвига выдачи данных в мини-ЭВМ заканчивается и снимается сигнал

5 логической I (Готово) с выхода триггера 7.

Формула изобретения

20 Устройство для сбора статистических данных об обменах по общей шине мини-ЭВМ, содержащее дешифратор адреса, N счетчиков, где N определяется количеством видов обмена,

25 N элементов И, коммутатор, блок управления, первые N выходов которого подключены к адресному входу коммутатора, выходы дешифратора адреса подключены к первым входам эле30 ментов И, выходы которых подключены к счетным входам счетчиков, отличающееся тем, что, с целью расширения области применения, в него введены N регистров, дешиф35 ратор приоритета и триггер готовности, выход которого является выходом готовности устройства, входы дешифраторов адреса и приоритета яв- дяются информационными входа40 ми шин адреса и приоритета устройства соответственно, выходы дешифратора приоритета подключены к вторым входам элементов И, выход i-ro счетчика (,N) подключен

45 к информационному входу i-ro регистра, выход которого подключен к i-му информационному входу коммутатора, выход которого является выходом устройства, причем блок управ50 ления содержит триггер запуска, генератор тактовых импульсов, элемент И и кольцевой регистр сдвига, с первого по N-й выходы которого являются первыми N выходами блока

55 управления, N+1-й выход кольцевого регистра сдвига подключен к входам сброса триггеров готовности и триггера запуска, вход установки

которого является входом разрешения устройства, выходы триггера запуска н генератора тактовых импульсов подключены к первому и второму входам элемента И блока управления, выход элемента И блока управления подключен к входу сдвиРедактор Н.Данкулич

Составитель Техред С.Мигунова

782/58

Тираж 673Подписное

ВНИИПИ Государственного комитета СССР

по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.. 4/5

Филиал ram Патент, г., Ужгород, ул. Проектная, 4

га кольцевого регистра сдвига N+3 и N+4, выходы которого подключены к входам синхронизации регистров и к входам сброса счетчиков соответст- 5 венно, вход установки триггера готовности подключен к N+4-му выходу кольцевого регистра сдвига.

Корректор.М.Демчик

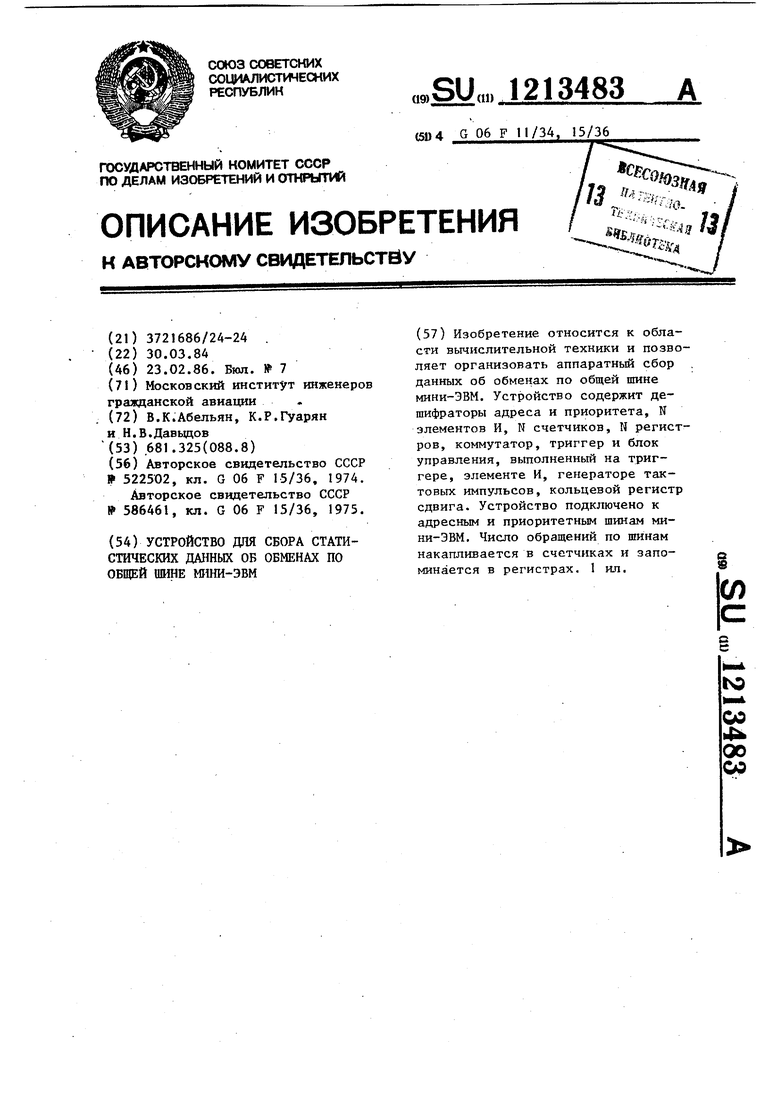

Изобретение относится к области вычислительной техники и позволяет организовать аппаратный сбор данных об обменах по общей шине мини-ЭВМ. Устройство содержит дешифраторы адреса и приоритета, N элементов И, N счетчиков, N регистров, коммутатор, триггер и блок управления, выполненный на триггере, элементе И, генераторе тактовых импульсов, кольцевой регистр сдвига. Устройство подключено к адресным и приоритетным шинам мини-ЭВМ, Число обращений по шинам накапливается в счетчиках и запоминается в регистрах. 1 ил. (Л Ь СО 4 ОО ОР
