1
Изобретение относится к медицинской технике, а именно к устройствам для биомеханических исследований.
Цель изобретения - повышение точности измерения опорных реакций путем снижения влияния перемещения центра масс человека.

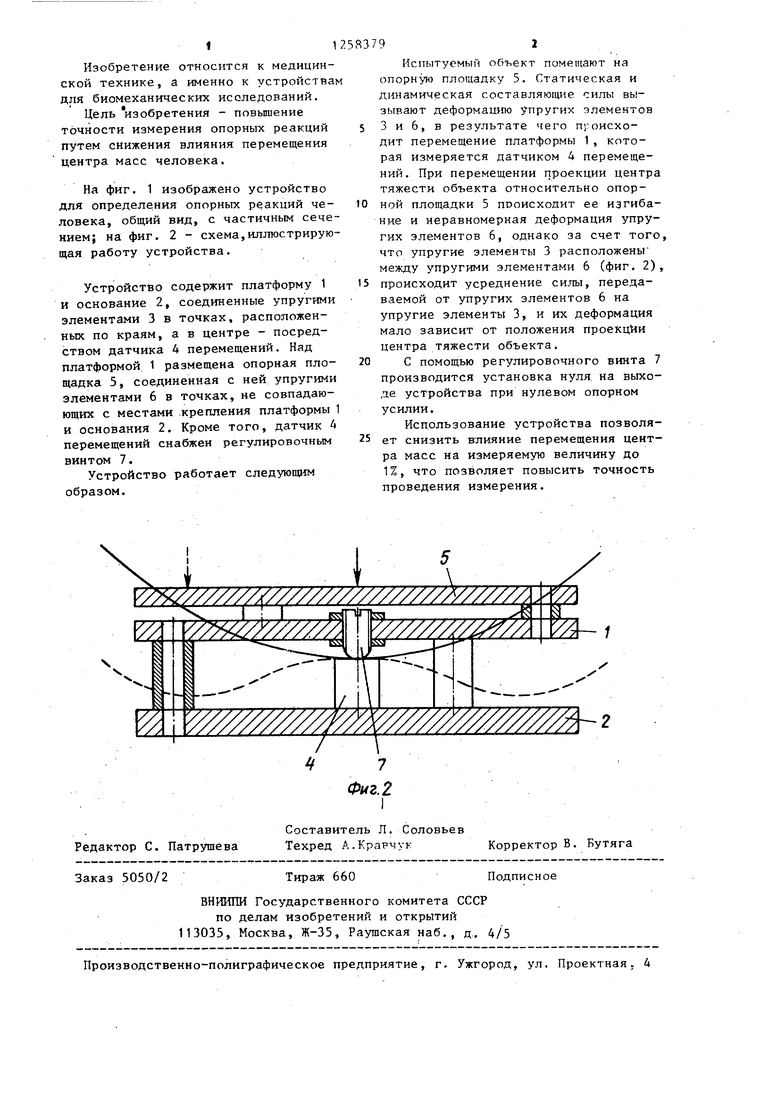

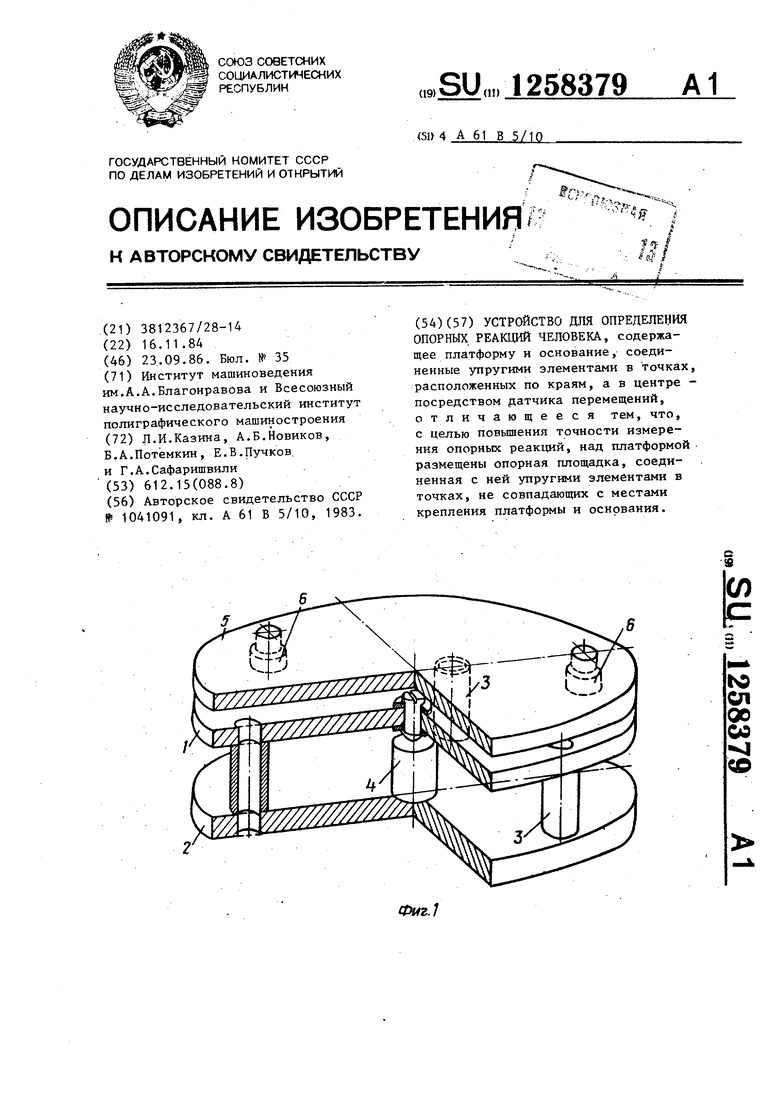

На фиг. 1 изображено устройство для определения опорных реакций человека, общий вид, с частичным сечением; на фиг. 2 - схема,иллюстрирующая работу устройства.
Устройство содержит платформу 1 и основание 2, соединенные упругими элементами 3 в точках, расположенных: по краям, а в центре - посредством датчика 4 перемещений. Над платформой 1 размещена опорная площадка 5, соединенная с ней упругими элементами 6 в точках, не совпадаю- ющих с местами .крепления платформы 1 и основания 2. Кроме того, датчик А перемещений снабжен регулировочным винтом 7.
Устройство работает следующим
образом.
12SR3791
Испытуемый объект помещают на опорную площадку 5. Статическая и динамическая составляющие силы вызывают деформацию упругих элементов
5 3 и 6, в результате чего п гоисхо- дит перемещение платформы 1, которая измеряется датчиком 4 перемещений. При перемещении проекции центра тяжести объекта относительно опор10 ной площадки 5 ПРОИСХОДИТ ее изгибание и неравномерная деформация упругих элементов 6, однако за счет того, что упругие элементы 3 расположены между упругими элементами 6 (фиг. 2),
15 происходит усреднение силы, передаваемой от упругих элементов 6 на упругие элементы 3, и их деформация мало зависит от положения проекции центра тяжести объекта.
20 С помощью регулировочного винта 7 производится установка нуля на выходе устройства при нулевом опорном усилии.
Использование устройства позволя25 ет снизить влияние перемещения центра масс на измеряемую величину до 1%, что позволяет повысить точность проведения измерения.
