Ротационный питатель для аэрозоль-транспорта Советский патент 1960 года по МПК B65G53/40

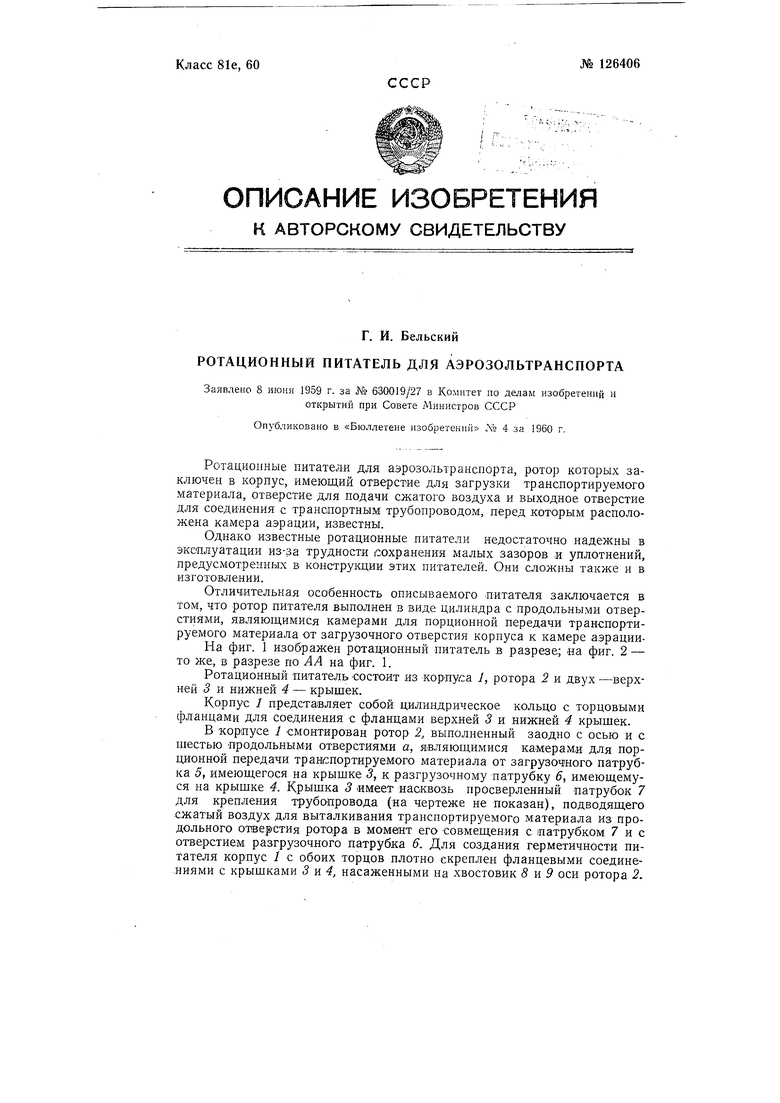

РОТАЦИОННЫЙ ПИТАТЕЛЬ ДЛЯ АЭРОЗОЛЬТРАНСНОРТА

Заявлено 8 июня 1959 г. за № 630019/27 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретении Л 4 за I960 г.

Ротационные питатели для аэрозолыранспорта, ротор которых заключен в корпус, имеющий отверстие для загрузки транспортируемого материала, отверстие для подачи сжатого воздуха и выходное отверстие для соединения с транспортным трубопроводом, перед которым расположена камера аэрации, известны.

Однако известные ротационные питатели недостаточно надежны в эксплуатации из-за трудности сохранения малых зазоров и уплотнений, предусмотренных в констру1щии этих питателей. Они сложны также и в изготовлении.

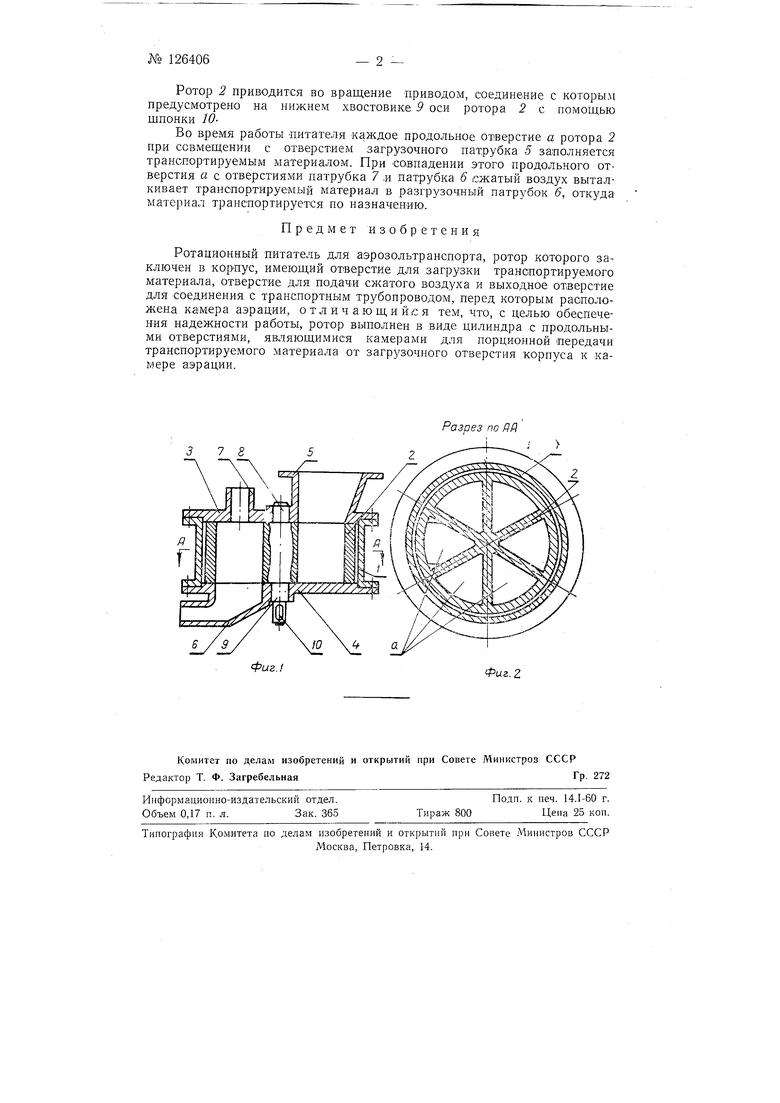

Отличительная особенность описываемого питателя заключается в том, что ротор питателя выполнен в виде цилиндра с продольными отверстиями, являющимися камерами для порционной передачи транспортируемого материала от загрузочного отверстия корпуса к камере аэрацииНа фиг. 1 изображен ротационный питатель в разрезе; «а фиг. 2 - то же, в разрезе по А А на фиг. 1.

Ротационный питатель состоит из корпуса /, ротора 2 и двух -верхней 3 и нижней 4 - крышек.

Корпус / представляет собой цилиндрическое кольцо с торцовыми фланцами для соединения с фланцами верхней 5 и нижней 4 крышек.

В корпусе 1 смонтирован ротор 2, выполненный заодно с осью и с шестью продольными отверстиями а, являющимися камерами для порционной передачи транспортируемого материала от загрузоч1ного патрубка 5, имеющегося на крышке 3, к разгрузочному патрубку 6, имеющемуся на крышке 4. Крышка 3 имеет насквозь просверленный патрубок 7 для крепления трубопровода (на чертеже не показан), подводящего сжатый воздух для выталкивания транспортируемого материала из продольного отверстия ротора в момеит его -совмещения с патрубком 7 и с отверстием разгрузочного патрубка 6. Для создания герметичности питателя корпус 1 с обоих торцов плотно скреплен фланцевыми соединениями с крышками 3 и 4, насаженными на хвостовик 8 и 9 оси ротора 2.

Г. И. Вельский

Ротор 2 приводится во вращение приводом, соединение с которым предусмотрено на нижнем хвостовике 9 оси ротора 2 с помощью шпонки 10Во время работы питателя каждое продольное отверстие а ротора 2 при совмещении с отверстием загрузочпого патрубка 5 заполняется транспортируемым материалом. При совпадении этого продольного отверстия а с отверстиями патрубка 7 .и патрубка 6 сжатый воздух выталкивает транспортируемый материал в разгрззочный патрубок 6, откуда материал транспортируется по назначению.

Предмет изобретения

Ротационный питатель для аэрозольтранепорта, ротор которого заключен в корпус, имеющий отверстие для загрузки транспортируемого материала, отверстие для подачи сжатого воздуха и выходное отверстие для соединения с транспортным трубопроводом, перед которым расположена камера аэрации, отличающийся тем, что, с целью обеспечения надежности работы, ротор выполнен в виде цилиндра с продольными отверстиями, являющимися камерами для порционной передачи транспортируемого материала от загрузочпого отверстия корпуса к камере аэрации.
