Способ получения полимерной композиции Советский патент 1987 года по МПК C08J3/24 C08L75/04 C08K5/17

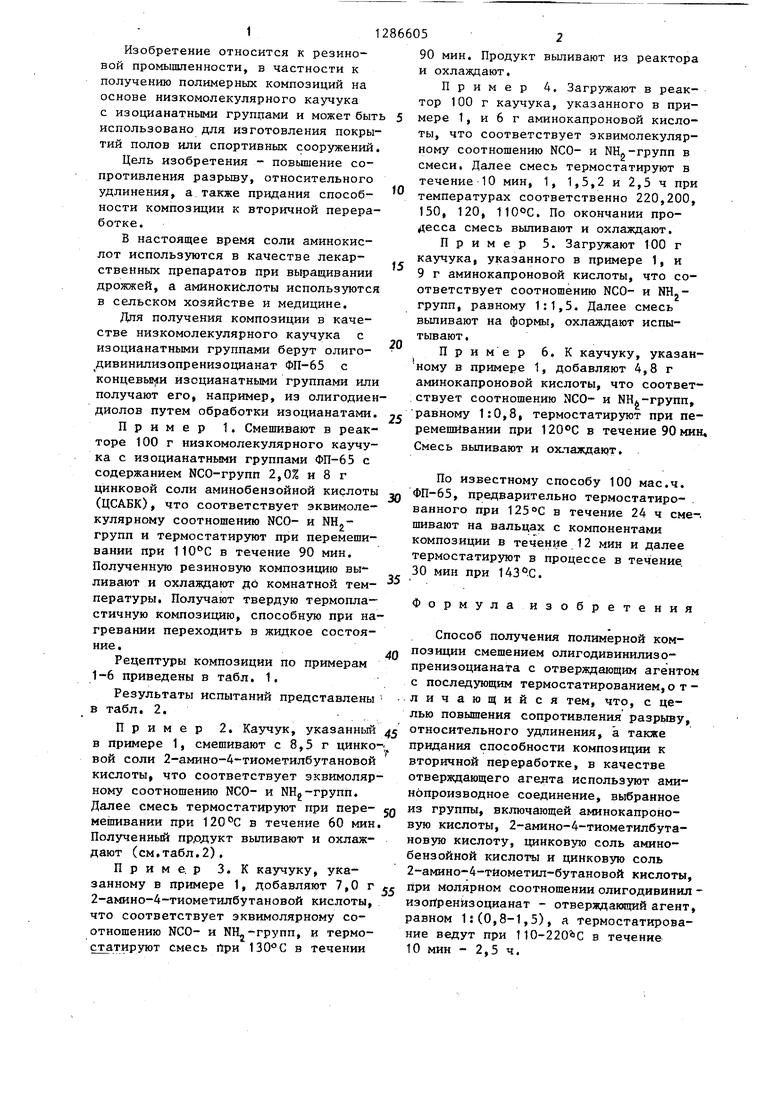

Изобретение относится к резиновой промышленности, в частности к получению полимерных композиций на основе низкомолекулярного каучука с изоцианатными группами и может быть использовано для изготовления покрытий полов или спортивных сооружений.

Цель изобретения - повышение сопротивления разрыву, относительного удлинения, а также придания способности композиции к вторичной переработке.

В настоящее время соли аминокислот использзпотся в качестве лекарственных препаратов при выращивании дрожжей, а аминокислоты используются в сельском хозяйстве и медицине.

Для получения композиции в качестве низкомолекулярного каучука с изоцианатными группами берут олиго- дивинилизопренизоцианат ФП-65 с кoнцeвы J и изоцианатными группами или получают его, например, из олигодиен- диолов путем обработки изоцианатами.

Пример 1. Смешивают в реакторе 100 г низкомолекулярного каучука с изодианатными группами ФП-65 с содержанием NCO-rpynn 2,0% и 8 г цинковой соли аминобензойной кислоты (ЦСАБК), что соответствует эквимолекулярному соотношению NCO- и групп и термостатируют при перемешивании при в течение 90 мин. Полученную резиновую композицию вы- ливают и охлаждают до комнатной температуры. Получают твердую термопластичную композицию, способную при нагревании переходить в жидкое состояние .

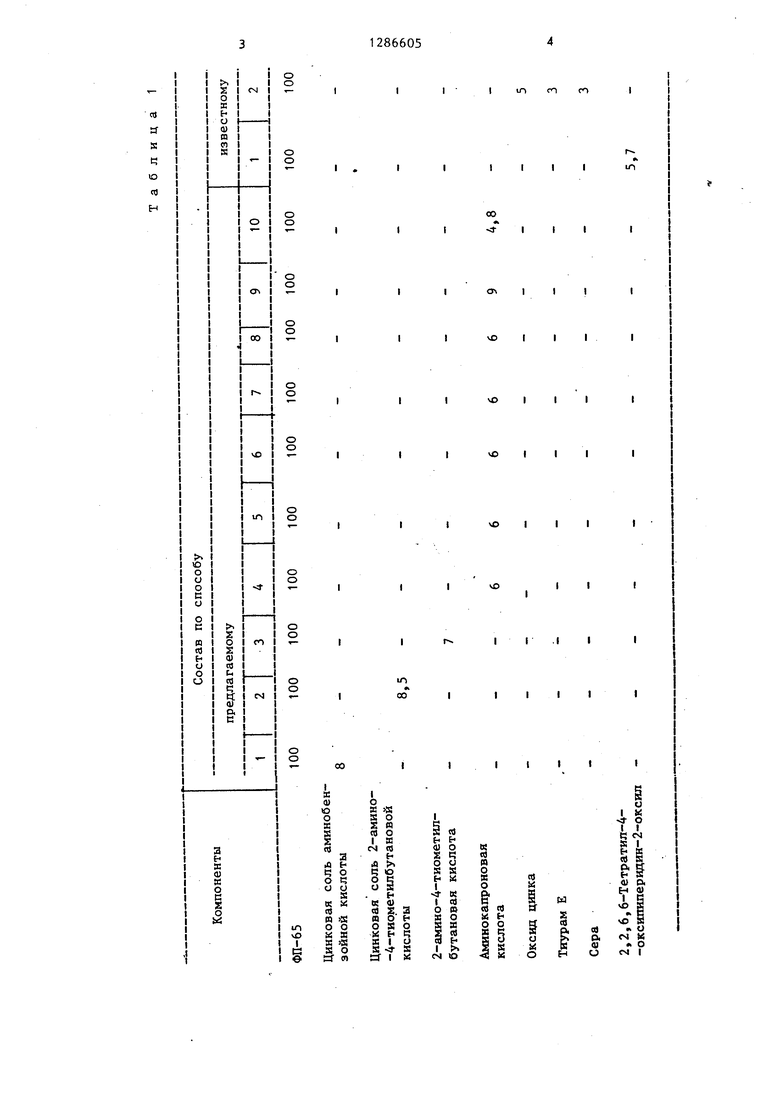

Рецептуры композиции по примерам 1-6 приведены в табл. 1.

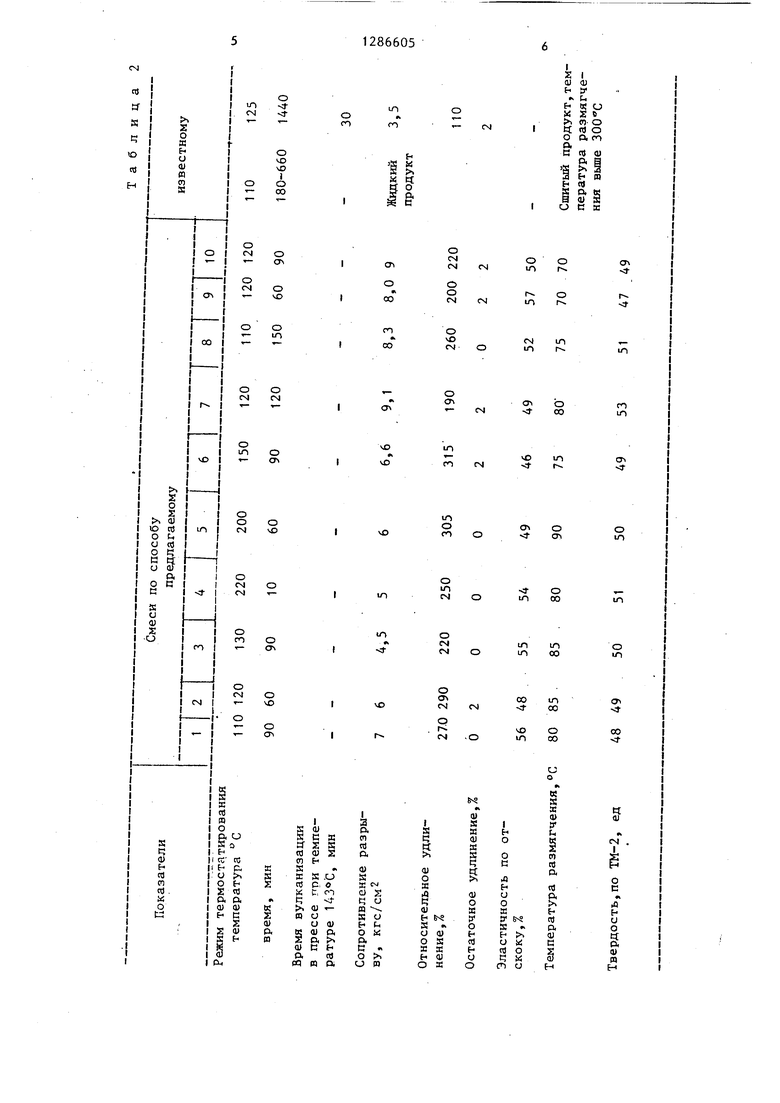

Результаты испытаний представлены в табл. 2.

р 2, Каучук, указанный относительного удлинения, а также

Приме

в примере 1, смешивают с 8,5 г цинко-- вой соли 2-амино-4-тиометилбутановой кислоты, что соответствует эквимоляр- ному соотношению NCO- и NHg-групп. Далее смесь термостатируют при перемешивании при 120 °С в течение 60 мин Полученньй прдцукт выливают и охлаждают (см,табл,2).

Пример 3. К каучуку, укапридания способности композиции к вторичной переработке, в качестве отверждающего агента используют ам нопроизводное соединение, выбранно JQ из группы, включающей аминокапроно вую кислоты, 2-амино-4-тиометилбут новую кислоту, цинковую соль амино бензойной кислоты и цинковую соль 2-амино-4-тйометил-бутановой кисло

занному в примере 1, добавляют 7,0 гее при молярном соотношении олигодивинил- 2-амино-4-тиометилбутановой кислоты, изойренйзоцианат - отверждающий агент, что соответствует эквимолярному со- равном 1:(О,8-1,5), а термостатирова- отношению NCO- и NHj-групп, и термо- ние ведут при 110-220 iC в течение статируют смесь три в течении 10 мин - 2,5 ч.

o

5

0

5

0

5

0

90 мин. Продукт выливают из реактора и охлаждают.

Пример 4, Загружают в реактор 100 г каучука, указанного в примере 1, и 6 г аминокапроновой кислоты, что соответствует эквимолекулярному соотношению NCO- и NHg-групп в смеси. Далее смесь термостатируют в течение 10 мин, 1, 1,5,2 и 2,5 ч при температурах соответственно 220,200, 150, 120, 110°С, По окончании процесса смесь вьшивают и охлаждают.

Пример 5. Загружают 100 г каучука, указанного в примере 1, и 9 г аминокапроновой кислоты, что соответствует соотношению NCO- и групп, равному 1:1,5. Далее смесь вьшивают на формы, охлаждают испытывают ,

Пример 6. К каучуку, указан- ному в примере 1, добавляют 4,8 г аминокапроновой кислоты, что соответствует соотношению NCO- и ЫН -групп, равному 1:0,8, термостатируют при перемешивании при 120 С в течение 90 мин. Смесь вьшивают и охлаждают.

По известному способу 100 мае.ч. ФП-65, предварительно термостатированного при 125 ос в течение 24 ч сме-. шивают на вальцах с компонентами композиции в течение 12 мин и далее термостатируют в процессе в течение. 30 мин при 143.0.

Формулаизобретения

Способ получения полимерной композиции смешением олигодивинилизо- пренизоцианата с отверждающим агентом с последующим термостатированием,от- личающийся тем, что, с целью повышения сопротивления разрыву,

придания способности композиции к вторичной переработке, в качестве отверждающего агента используют ами- нопроизводное соединение, выбранное из группы, включающей аминокапроно- вую кислоты, 2-амино-4-тиометилбута- новую кислоту, цинковую соль аминобензойной кислоты и цинковую соль 2-амино-4-тйометил-бутановой кислоты.

се

я

S

t; ю

се

н

II IЮ с гоI

Г-fk

1Л

00

4Ъ

-

II ЛIIII

IIv)III

IIvOIIII

IIvOIIII

IIvOII

IIvOIII

.1II

in

ъ

00

till

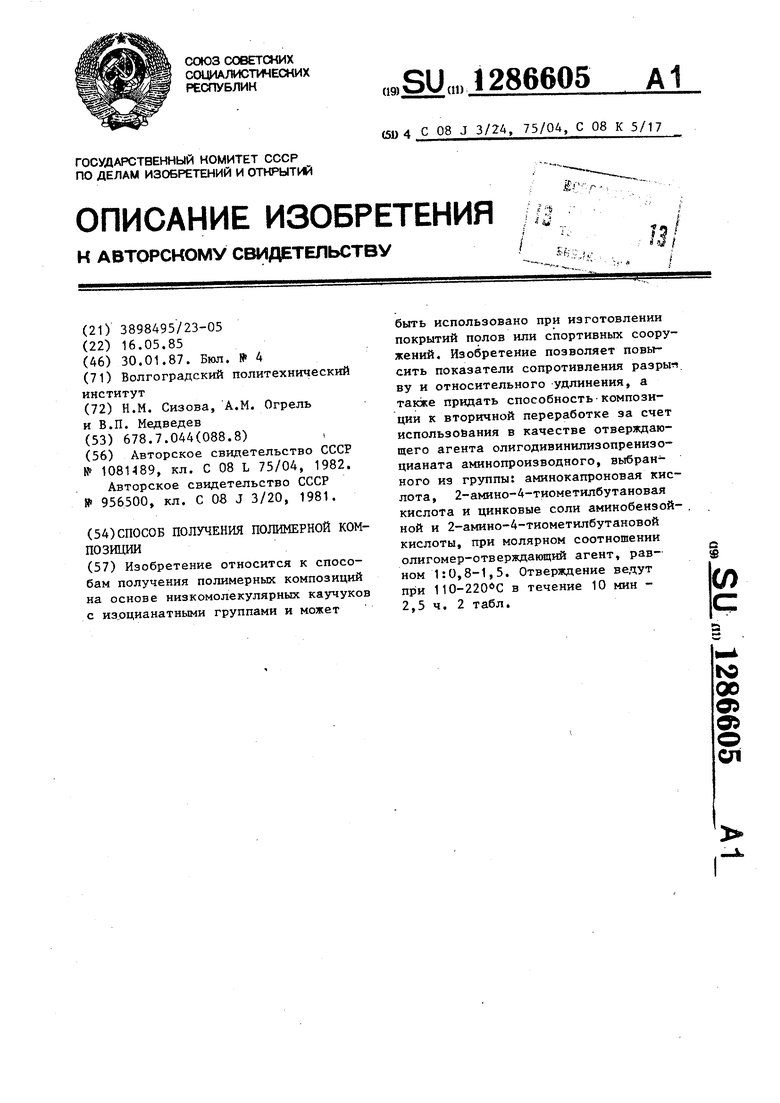

Изобретение относится к способам получения полимерных композиций на основе низкомолекулярных каучуков с из,оцианатными группами и может быть использовано при изготовлении покрытий полов или спортивных сооружений. Изобретение позволяет повысить показатели сопротивления разрыв, ву и относительного удлинения, а также придать способность композиции к вторичной переработке за счет использойания в качестве отверждаю- щего агента олигодивинилизопренизо- цианата аминопроизводного, выбранного из группы: аминокапроновая кислота, 2-амино-4-тиометилбутановая кислота и цинковые соли аминобензой- ной и 2-амино-4-тиометштбутановой кислоты, при молярном соотношении олигомер-отверждающий агент, равном 1:0,8-1,5. Отверждение ведут при 110-220 С в течение 10 мин - 2,5 ч. 2 табл. с S (Л 00 о о о ел
