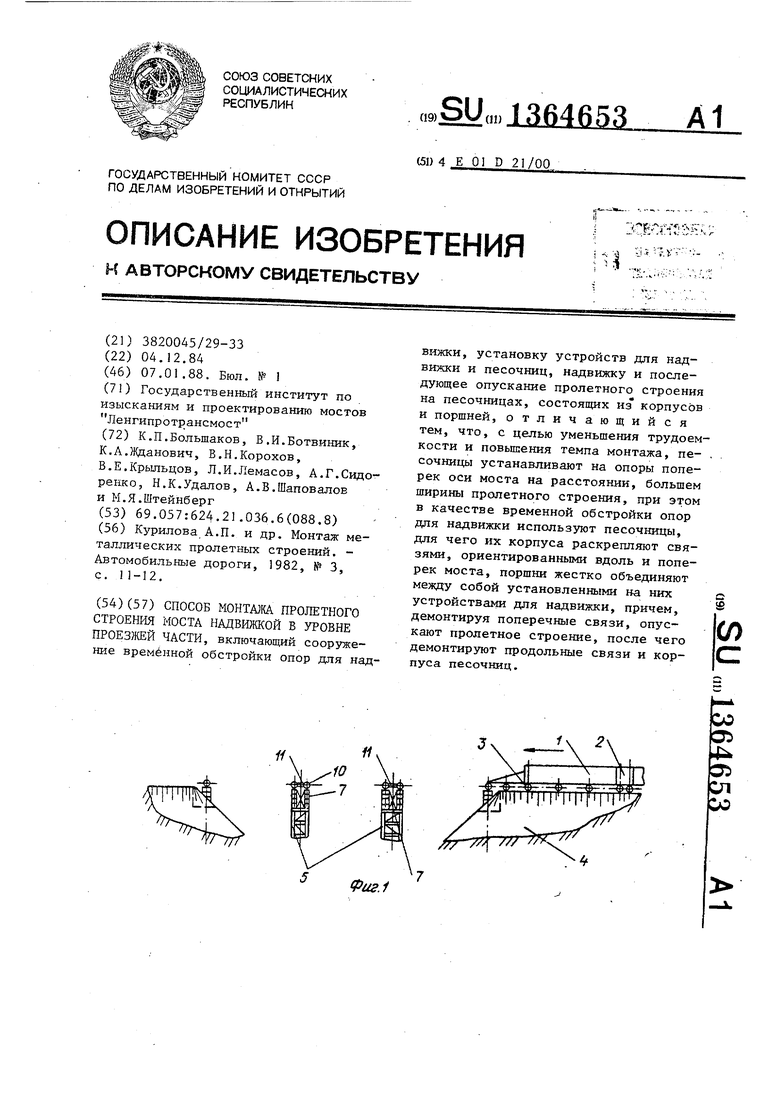

(21)3820045/29-33
(22)04.12.84
(46) 07.01.88. Бюл. № 1
(71)Государственный институт по изысканиям и проектированию мостов Ленгипротрансмост
(72)К.П.Большаков, В.И.Ботвиник, К.А.Жданович, В.Н.Корохов,
В.Е.Крыльцов, Л.И.Лемасов, А.Г.Сидоренко, Н.К.Удалов, А.Б.Шаповалов и М.Я.Штейнберг
(53)69.057:624.21.036.6(088.8) (56) Курилова А.П. и др. Монтаж металлических пролетных строений. - Автомобильные дороги, 1982, N 3,
с. 11-12.
(54)(57) СПОСОБ MOHTAJKA ПРОЛЕТНОГО СТРОЕНИЯ МОСТА НАДВИЖОЙ В УРОВНЕ ПРОЕЗЖЕЙ ЧАСТИ, включающий сооружение временной обстройки опор для надвижки, установку устройств для над- вижки и песочниц, надвижку и последующее опускание пролетного строения на песочницах, состоящих из корпусдв и поршней, отличающийся тем, что, с целью уменьшения трудоемкости и повышения темпа монтажа, песочницы устанавливают на опоры поперек оси моста на расстоянии, большем ширины пролетного строения, при этом в качестве временной обстройки опор для надвижки кспольззтот песочницы, для чего их корпуса раскрепляют связями, ориентированными вдоль и поперек моста, поршни жестко объединяют между собой установленными на них устройствагда для надвижки, причем, демонтируя поперечные связи, опускают пролетное строение, после чего демонтируют продольные связи и корпуса песочниц.
$
(О
| название | год | авторы | номер документа |
|---|---|---|---|
| ПОДМОСТИ ДЛЯ МОНТАЖА ПРОЛЕТНЫХ СТРОЕНИЙ МОСТОВ | 2004 |
|
RU2275455C2 |
| СПОСОБ ПРОДОЛЬНОЙ НАДВИЖКИ ПРОЛЕТНОГО СТРОЕНИЯ МОСТА | 2009 |
|
RU2390601C1 |
| Способ монтажа мостового пролетногоСТРОЕНия пЕРЕМЕННОй ВыСОТы | 1979 |
|
SU842125A1 |
| СПОСОБ ПРОДОЛЬНОЙ НАДВИЖКИ ПРОЛЕТНОГО СТРОЕНИЯ ТЕЛЕСКОПИЧЕСКОЙ СИСТЕМЫ | 2010 |
|
RU2450100C1 |
| Способ монтажа неразрезного сталежелезобетонного пролетного строения моста | 1986 |
|
SU1333736A1 |
| СПОСОБ МОНТАЖА УКРУПНЕННЫХ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ | 2004 |
|
RU2273689C2 |
| СПОСОБ УСТАНОВКИ ПРОЛЁТНЫХ СТРОЕНИЙ МЕТАЛЛИЧЕСКОЙ ЭСТАКАДЫ РЭМ-500 НАДВИЖКОЙ | 2017 |
|
RU2673345C1 |
| Фермоподъемник | 1985 |
|
SU1293270A1 |
| Способ реконструкции металлического сквозного пролетного строения моста с портальными рамами | 1983 |
|
SU1162888A1 |
| СПОСОБ МОНТАЖА НАДОПОРНОГО УЧАСТКА ПРОЛЕТНОГО СТРОЕНИЯ МОСТА | 2003 |
|
RU2247805C2 |
00 35 4 05 СП
:о
1
Изобретение относится к строительству, а именно к мостостроению, и может быть использовано преимущественно при возведении или восстановлении временных мостов при надвижкё как разрезных, так и неразрезных пролетных строений.
Цель изобретения - уменьшение трудоемкости и повьшение темпа монтажа пролетных строений.

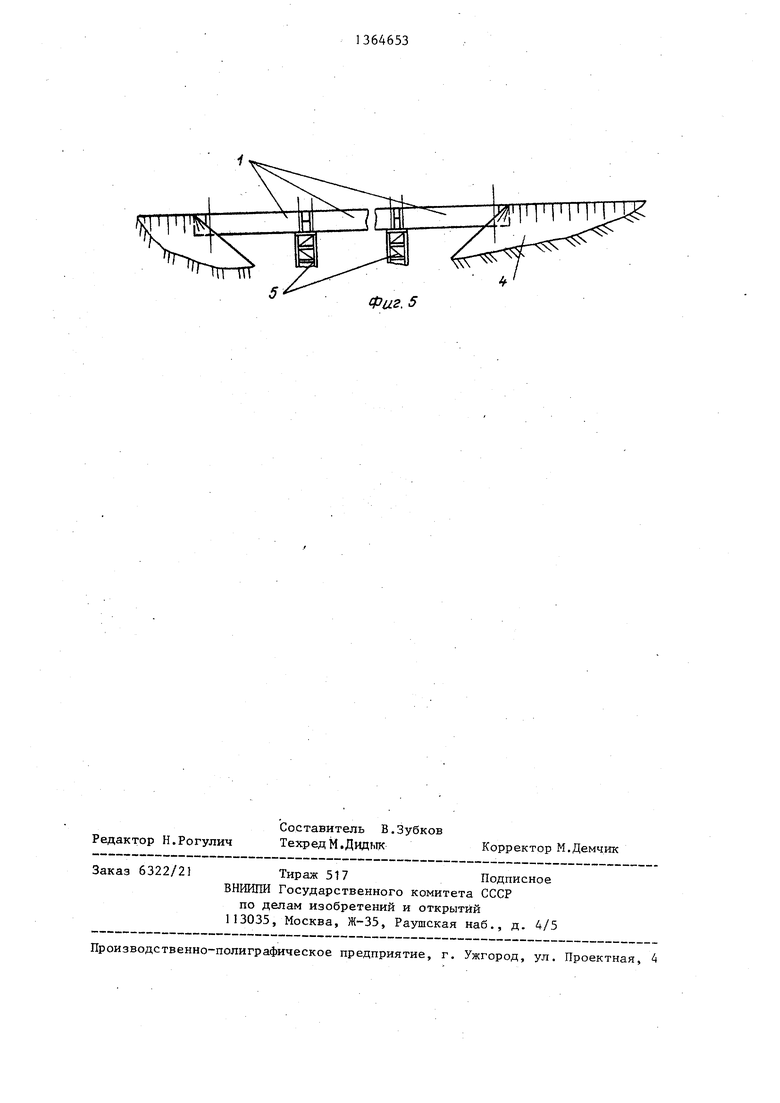

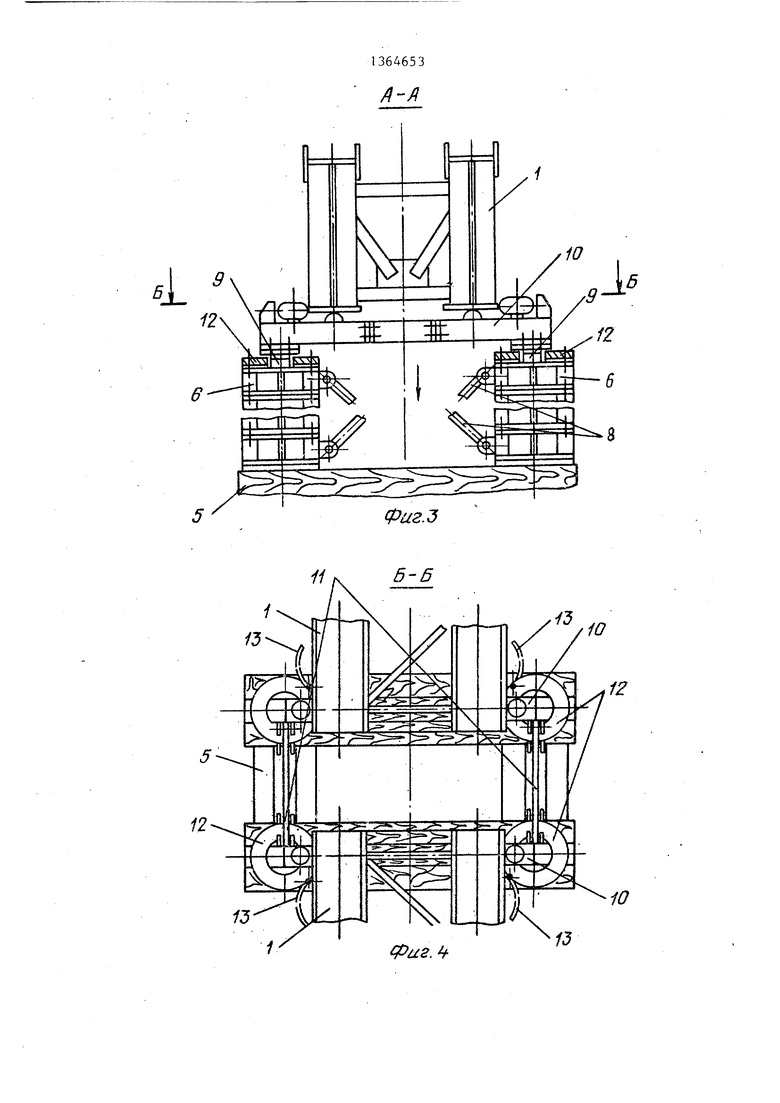

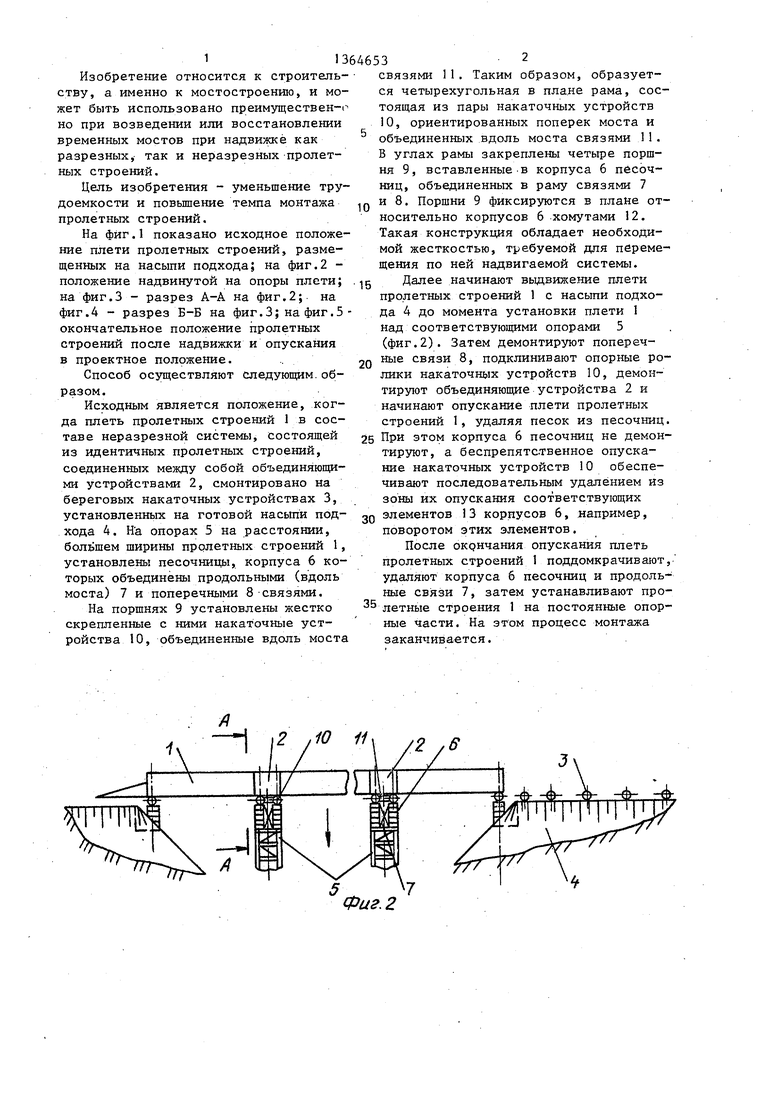

На фиг.1 показано исходное положение плети пролетных строений, размещенных на насыпи подхода; на фиг.2 - положение надвинутой на опоры плети; на фиг.3 - разрез А-А на фиг.2; на фиг.4 - разрез Б-Б на фиг.3; на фиг.5 окончательное положение пролетных строений после надвижки и опускания в проектное положение.
Способ осуществляют следующим.образом.
Исходным является положение, когда плеть пролетных строений 1 в составе неразрезной системы, состоящей из идентичных пролетных строений, соединенных между собой объединяющими устройствами 2, смонтировано на береговых накаточных устройствах 3, установленных на готовой насыпи подхода 4. На опорах 5 на расстоянии, большем ширины пролетных строений 1 установлены песочницы, корпуса 6 которых объединены продольными (вдоль моста) 7 и поперечными 8 -связями.
На поршнях 9 установлены жестко скрепленные с ними накаточные устройства 10, объединенные вдоль моста
1
А
1 /
5
связями 11. Таким образом, образуется четырехугольная в плане рама, состоящая из пары накаточных устройств 10, ориентированных поперек моста и объединенных вдоль моста связями 11. В углах рамы закреплены четыре поршня 9, вставленные-в корпуса 6 песочниц, объединенных в раму связями 7 и 8. Поршни 9 фиксируются в плане относительно корпусов 6 хомутами 12. Такая конструкция обладает необходимой жесткостью, требуемой для перемещения по ней надвигаемой системы.
Далее начинают выдвижение плети пролетных строений 1 с насыпи подхода 4 до момента установки плети 1 над соответствующими опорами 5 (фиг.2). Затем демонтируют поперечQ ные связи 8, подклинивают опорные ролики накаточнь х устройств 10, демонтируют объединяющие устройства 2 н начинают опускание плети пролетных строений 1, удаляя песок из песочниц.
5 При этом корпуса 6 песочниц не демонтируют, а беспрепятственное опускание накаточных устройств 10 обеспечивают последовательным удалением из зоны их опускания соответствующих элементов 13 корпусов 6, например, поворотом этих элементов.
После окончания опускания плеть пролетных строений 1 поддомкрачивают, удаляют корпуса б песочниц и продольные связи 7, затем устанавливают пролетные строения 1 на постоянные опорные части. На этом процесс монтажа заканчивается.
0
5
/3
Фиг.
6-Б
iO
ФигЛ
Фиг. 5
