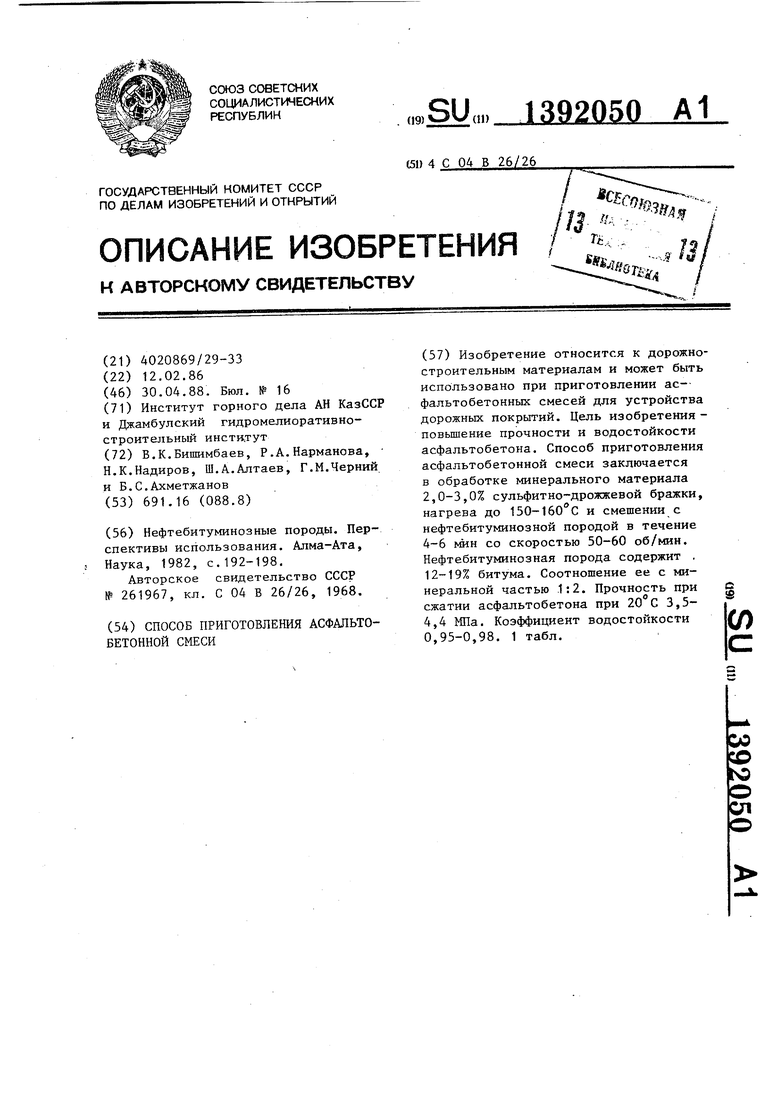

(21)4020869/29-33
(22)12.02.86
(46) 30,04.88. Бюл. № 16
(71)Институт горного дела АН КазССР и Джамбулский гидромелиоративно- строительный институт
(72)Б.К.Бипшмбаев, Р.А.Нарманова, Н.К.Надиров, Ш.А.Алтаев, Г.М.Черний и B.C.Ахметжанов
(53)691.16 (088.8)
(56) Нефтебитуминозные породы. Перспективы использования. Алма-Ата, Наука, 1982, с.192-198.
Авторское свидетельство СССР № 261967, кл. С 04 В 26/26, 1968.
(54)СПОСОБ ПРИГОТОВЛЕНИЯ АСФАЛЬТОБЕТОННОЙ СМЕСИ
(57) Изобретение относится к дорожностроительным материалам и может быть использовано при приготовлении ас-- фальтобетонных смесей для устройства дорожных покрытий. Цель изобретения - повышение прочности и водостойкости асфальтобетона. Способ приготовления асфальтобетонной смеси заключается в обработке минерального материала 2,0-3,0% сульфитно-дрожжевой бражки, нагрева до 150-160°С и смешении с нефтебитуминозной породой в течение 4-6 мин со скоростью 50-60 об/мин. Нефтебитуминозная порода содержит , 12-19% битума. Соотношение ее с минеральной частью -1:2. Прочность при сжатии асфальтобетона при 20 С 3,5- 4,4 МПа. Коэффициент водостойкости 0,95-0,98. 1 табл.
СО

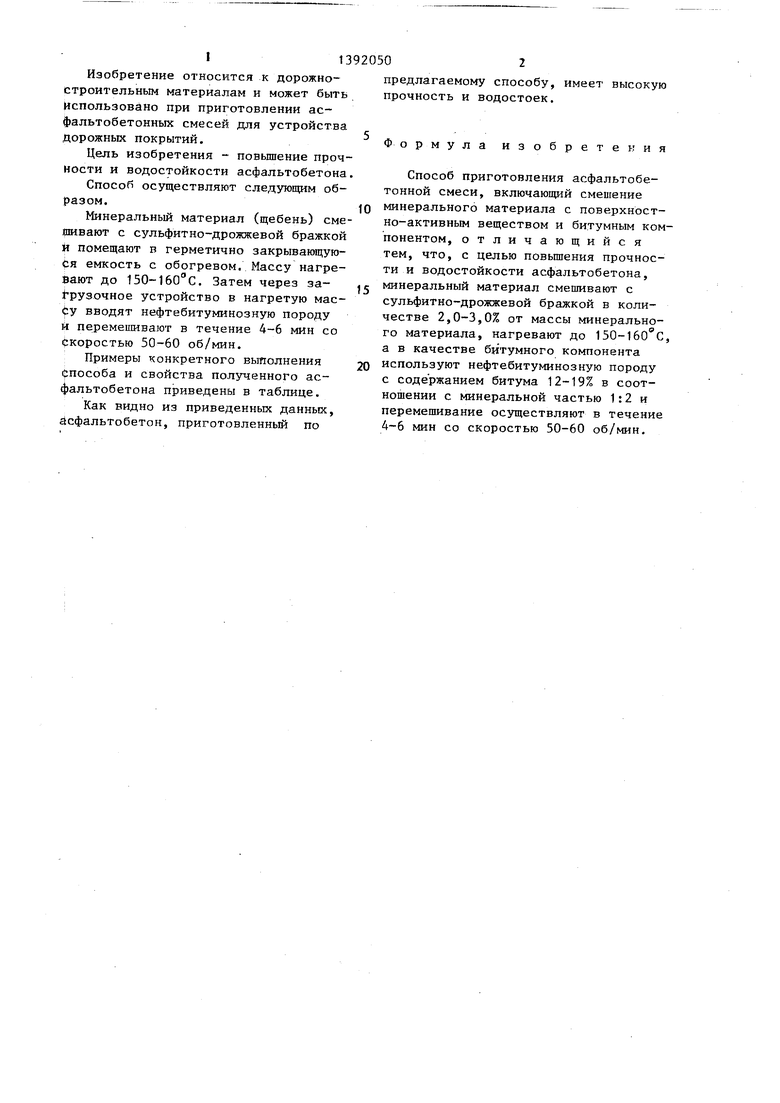

Изобретение относится к дорожностроительным материалам и может быть Использовано при приготовлении асфальтобетонных смесей для устройства Дорожных покрытий.
Цель изобретения - повьшение прочности и водостойкости асфальтобетона
Способ осуществляют следующим образом.
Минеральный материал (щебень) сме щвают с сульфитно-дрожжевой бражкой И помещают в герметично закрывающуюся емкость с обогревом. Массу нагревают до 150-160°С. Затем через за- рузочное устройство в нагретую мас- СУ вводят нефтебитуминозную породу и перемешивают в течение 4-6 мин со скоростью 50-60 об/мин.

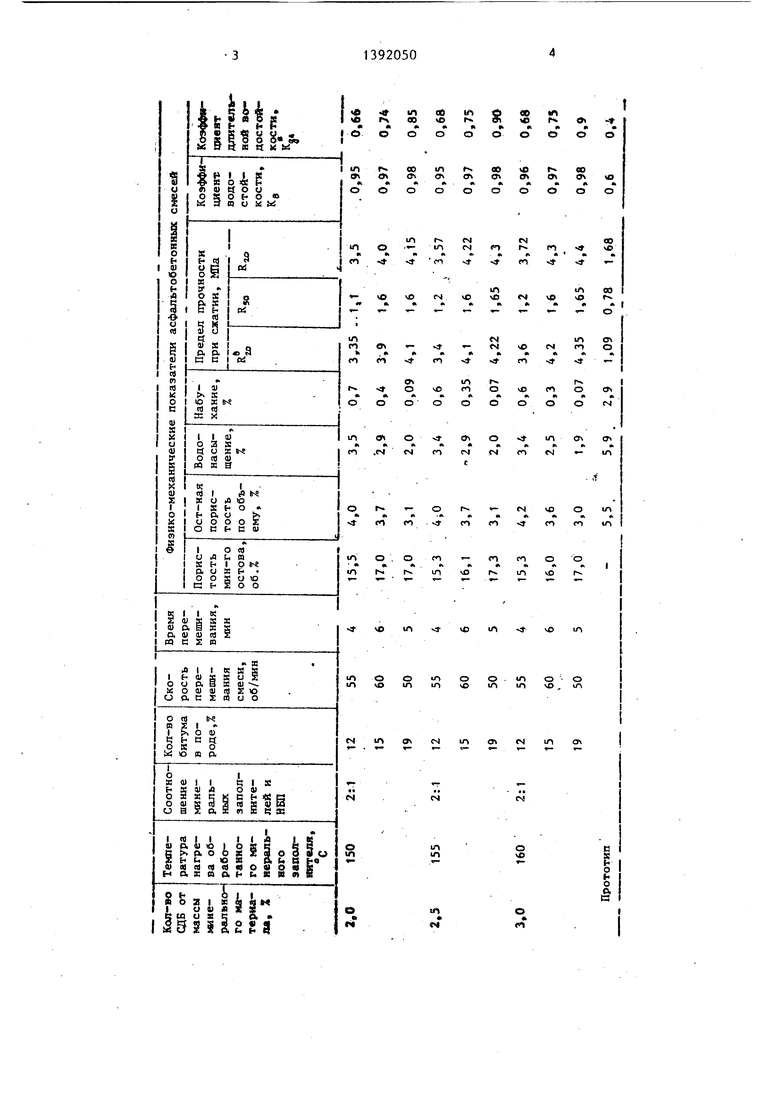

Примеры конкретного выполнения Способа и свойства полученного асфальтобетона приведены в таблице.
Как видно из приведенных данных, Асфальтобетон, приготовленный по
предлагаемому способу, имеет высокую прочность и водостоек.
Формула изобретения
Способ приготовления асфальтобетонной смеси, включающий смешение
минерального материала с поверхностно-активным веществом и битумным компонентом, отличающийся тем, что, с целью повьш1ения прочности и водостойкости асфальтобетона,
минеральный материал смешивают с сульфитно-дрожжевой бражкой в количестве 2,0-3,0% от массы минерального материала, нагревают до 150-160 С, а в качестве битумного компонента
используют нефтебитуминозную породу с содержанием битума 12-19% в соотношении с минеральной частью 1:2 и перемешивание осуществляют в течение 4-6 мин со скоростью 50-60 об/мин.
I I к
щ s s X
c 1Л vs- irt -
чО
| название | год | авторы | номер документа |
|---|---|---|---|
| СПОСОБ ПОЛУЧЕНИЯ АСФАЛЬТОБЕТОННОЙ СМЕСИ | 1998 |
|
RU2153477C2 |
| ВЯЖУЩЕЕ ДЛЯ ДОРОЖНОГО СТРОИТЕЛЬСТВА | 2005 |
|
RU2303575C2 |
| АСФАЛЬТОБЕТОННАЯ СМЕСЬ (ВАРИАНТЫ) | 2017 |
|
RU2648895C1 |
| ХОЛОДНЫЙ СПОСОБ ПОЛУЧЕНИЯ АСФАЛЬТОБЕТОНА ПОВЫШЕННОЙ ПРОЧНОСТИ ДЛЯ РЕМОНТА И СТРОИТЕЛЬСТВА АВТОМОБИЛЬНЫХ ДОРОГ | 2014 |
|
RU2558049C1 |
| ВОДООТВЕРЖДАЕМАЯ АСФАЛЬТОБЕТОННАЯ РЕМОНТНАЯ СМЕСЬ И СПОСОБ ЕЕ НАНЕСЕНИЯ | 2024 |
|
RU2835482C1 |
| Способ получения асфальтовой смеси | 1990 |
|
SU1778139A1 |
| Холодный способ получения щебеночно-мастичного асфальтобетона повышенной прочности для ремонта и устройства слоев дорожных покрытий | 2015 |
|
RU2612681C1 |
| СПОСОБ ПОЛУЧЕНИЯ ПОЛИМЕРАСФАЛЬТОБЕТОННОЙ СМЕСИ | 2020 |
|
RU2749771C1 |
| ВОДООТВЕРЖДАЕМАЯ АСФАЛЬТОБЕТОННАЯ РЕМОНТНАЯ СМЕСЬ И СПОСОБЫ ЕЕ ПРОИЗВОДСТВА | 2023 |
|
RU2827143C1 |
| БИТУМНАЯ КОМПОЗИЦИЯ ДЛЯ РЕМОНТА ВЛАЖНОГО АСФАЛЬТОБЕТОННОГО ПОКРЫТИЯ | 2007 |
|
RU2340641C1 |
о о
VD 1Л
lA о о «о Ю О 1Л
о .
о
1Л
es л ON
CS Ш СП fN
л ш
о
о
о
