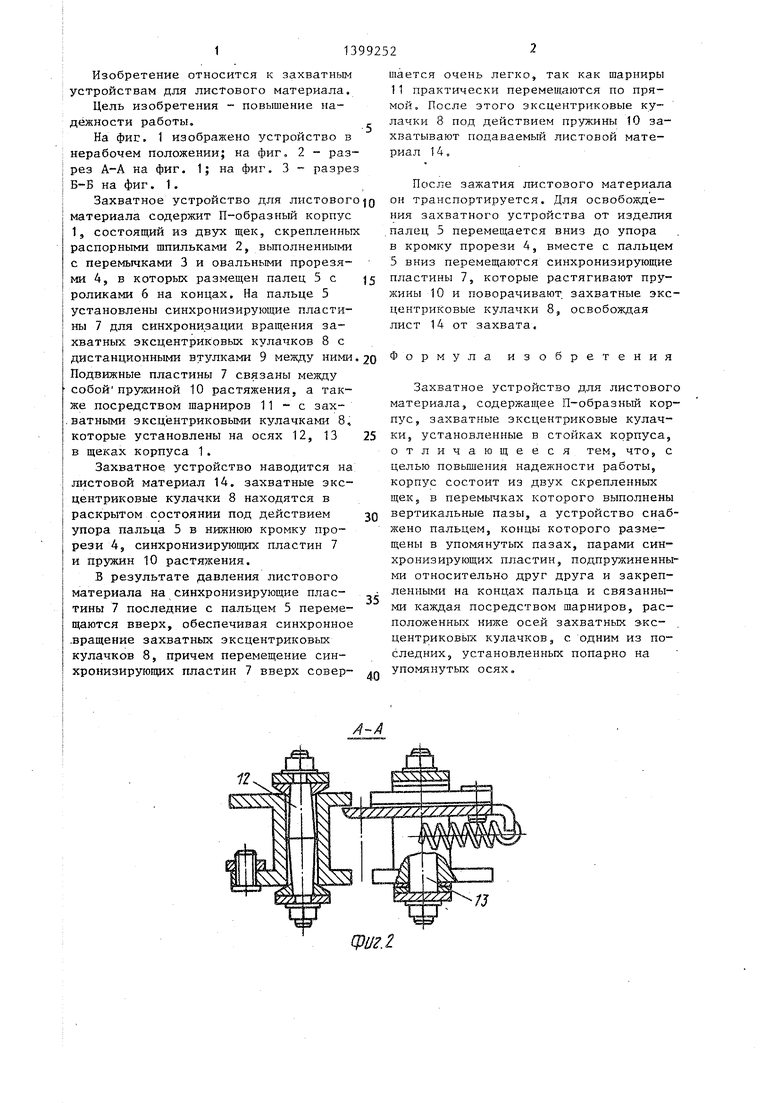

Изабретение относится к захватным устройствам для листового материала. Цель изобретения - повьшение над сности работы. Захватное устро- ство содержит корпус 1, состоящий из двух щек с пе ремычками 3 и овальными прорезями 4, в которых размещен палец 5 с роликами 6 на концах, синхронизирующие пластины 7, установленные на концах пальца 5, захватные зксцентриковые кулачки 8. Синхронизирующие пластины 7 связаны между собой пружинами растяжения 10. Захватное устройство наводится на листовой материал 14. Палец 5 при этом упирается в нижнюю кромку прорези 4. Под действием захватываемого листового материала синхронизирующие пластины 7 вместе с пальцем 5 перемещаются вверх, обеспечивая тем самым синхронное вращение захватных эксцентриковых кулачков 8, которые, поворачиваясь, захватывают листовой материал. Для освобождения материала от захватного устройства палец 5 вместе с синхронизирующими пластинами 7 опускается. Прз жины 10 при этом растягиваются и поворачивают захватные эксцентриковые кулачки 8 в обратном направлении. 3 ил. S

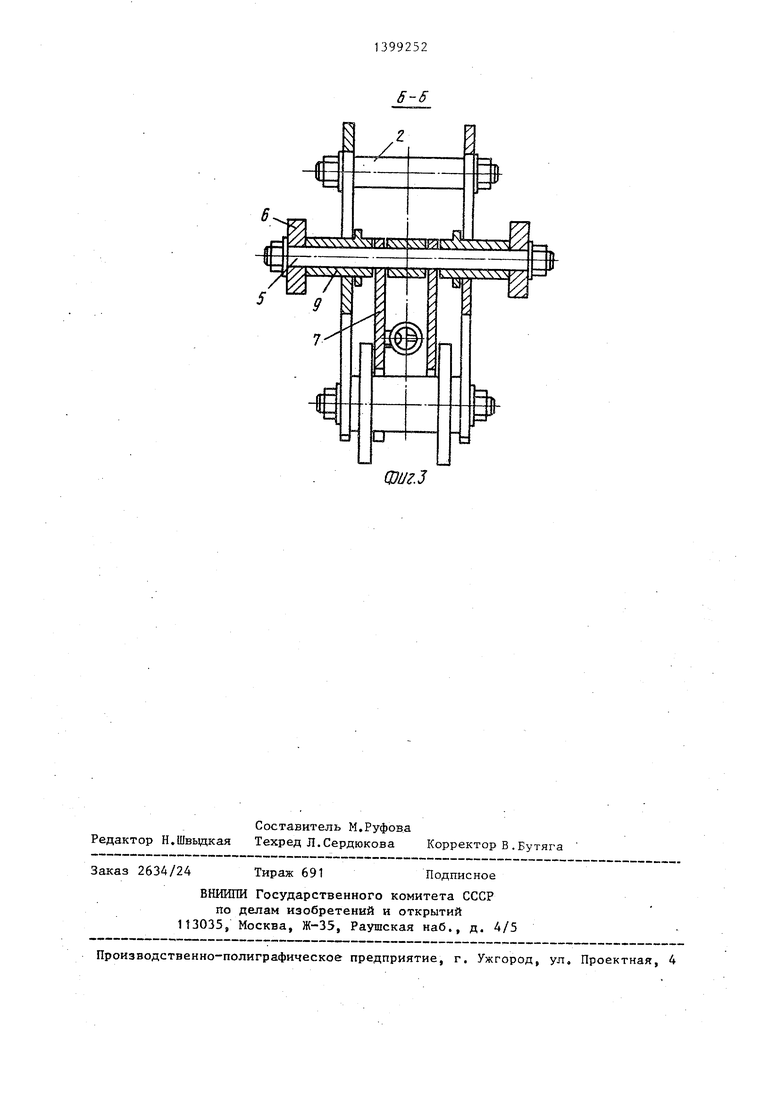

фиг.З
