Захватное устройство для подъема колонн с консолями Советский патент 1988 года по МПК B66C1/66

7,3

о

(Л

О

4:

СО

Ю

8,Ю

14

Изобретение относится к подъемно-транспортной технике, а именно к грузозахватным устройствам для подъема колонн с консолями, и является усовершенствованием устройства по авт. св. № 686975.

Цель изобретений - повышение надежности.

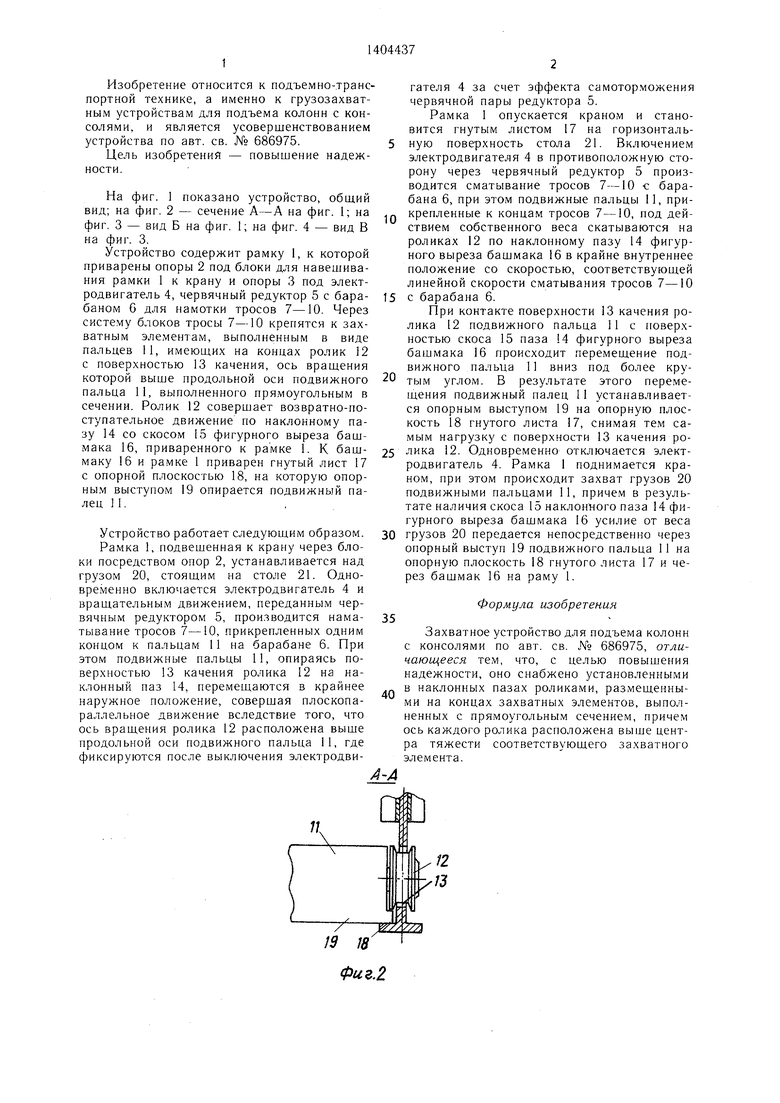

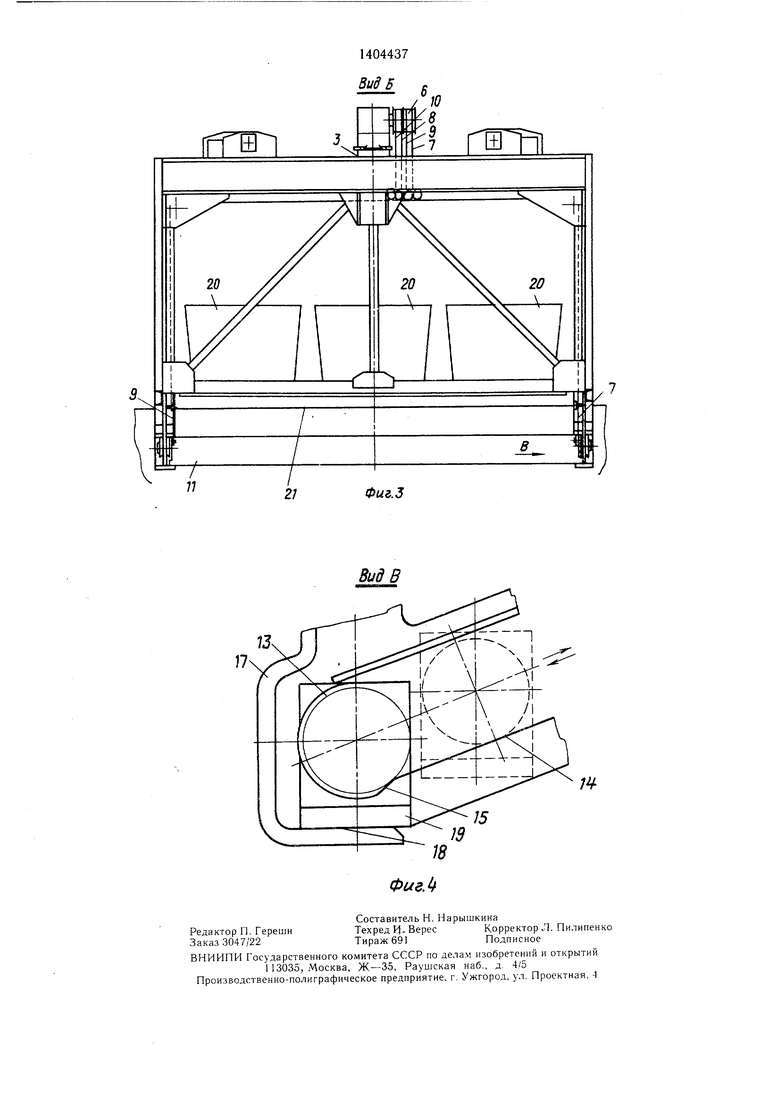

На фиг. 1 показано устройство, общий вид; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 вид Б на фиг. 1; на фиг. 4 - вид В на фиг. 3.

Устройство содержит рамку 1, к которой приварены опоры 2 под блоки для навешивания рамки 1 к крану и опоры 3 под электродвигатель 4, червячный редуктор 5 с барабаном б для намотки тросов 7-10. Через систему блоков тросы 7-10 крепятся к захватным элементам, выполненным в виде пальцев 11, имеющих на концах ролик 12 с поверхностью 13 качения, ось вращения которой выше продольной оси подвижного пальца 11, выполненного пря.моугольным в сечении. Ролик 12 совершает возвратно-поступательное движение по наклонному пазу 14 со скосом 15 фигурного выреза башмака 16, приваренного к рамке 1. К башмаку 16 и рамке 1 приварен гнутый лист 17 с опорной плоскостью 18, на которую опор- ны.м выступом 19 опирается подвижный палец 11..

Устройство работает следующим образом.

Рамка 1, подвешенная к крану через блоки посредством опор 2, устанавливается над грузом 20, стоящим на столе 21. Одно- BpeiMeHHO включается электродвигатель 4 и вращательным движением, переданным червячным редуктором 5, производится наматывание тросов 7-10, прикрепленных одним концом к пальцам 11 на барабане 6. При этом подвижные пальцы 11, опираясь поверхностью 13 качения ролика 12 на наклонный паз 14, перемещаются в крайнее наружное положение, совершая плоскопараллельное движение вследствие того, что ось вращения ролика 12 расположена выше продольной оси подвижного пальца 11, где фиксируются после выключения электродви0

5

0

5

0

5

0

гателя 4 за счет эффекта самотор.можения червячной пары редуктора 5.

Рамка I опускается краном и становится гнутым листом 17 на горизонтальную поверхность стола 21. Включением электродвигателя 4 в противоположную сторону через червячный редуктор 5 производится сматывание тросов 7-10 -с барабана 6, при этом подвижные пальцы 11, прикрепленные к концам тросов 7-10, под действием собственного веса скатываются на роликах 12 по наклонному пазу 14 фигурного выреза башмака 16 в крайне внутреннее положение со скоростью, соответствующей линейной скорости сматывания тросов 7-10 с барабана 6.

При контакте поверхности 13 качения ролика 12 подвижного пальца 11 с поверхностью скоса 15 паза 4 фигурного выреза башмака 16 происходит перемещение подвижного пальца 11 вниз под более крутым углом. В результате этого перемещения подвижный палец 11 устанавливается опорным выступо.м 19 на опорную плоскость 18 гнутого листа 17, снимая тем самым нагрузку с поверхности 13 качения ролика 12. Одновременно отключается электродвигатель 4. Рамка 1 поднимается краном, при этом происходит захват грузов 20 подвижными пальцами 11, причем в результате наличия скоса 15 наклонного паза 14 фигурного выреза бащмака 16 усилие от веса грузов 20 передается непосредственно через опорный выступ 19 подвижного пальца 11 на опорную плоскость 18 гнутого листа 17 и через бащмак 16 на раму 1.

Формула изобретения

Захватное устройство для подъема колонн с консолями по авт. св. № 686975, отличающееся тем, что, с целью повышения надежности, оно снабжено установленными в наклонных пазах роликами, размешенными на концах захватных элементов, выполненных с прямоугольным сечением, причем ось каждого ролика расположена выше центра тяжести соответствующего захватного элемента.

Изобретение относится к подъемно- транспортному оборудованию, в частности к захватным устройствам для подъема колонн с консолями. Целью изобретения является повышение надежности. Захватное устройство для подъема колонн с консолями содержит рамку 1, в нижней части которой жестко закреплены башмаки 16 с наклонными паза-ми 14, в которых установлены ролики. Ось враш,ения ролика выше центра тяжести пальца. 4 ил.

Фиг.2

Составитель Н. Нарышкина

Редактор П. ГерешиТехред . ВересКорректор Л. Пилипенко

Заказ 3047/22Тираж 691Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

П 3035, Москва, , Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, -1

вид Б

Фиг.З

Вид В

ФивЛ
