Устройство для подачи деталей Советский патент 1961 года по МПК B65G47/80

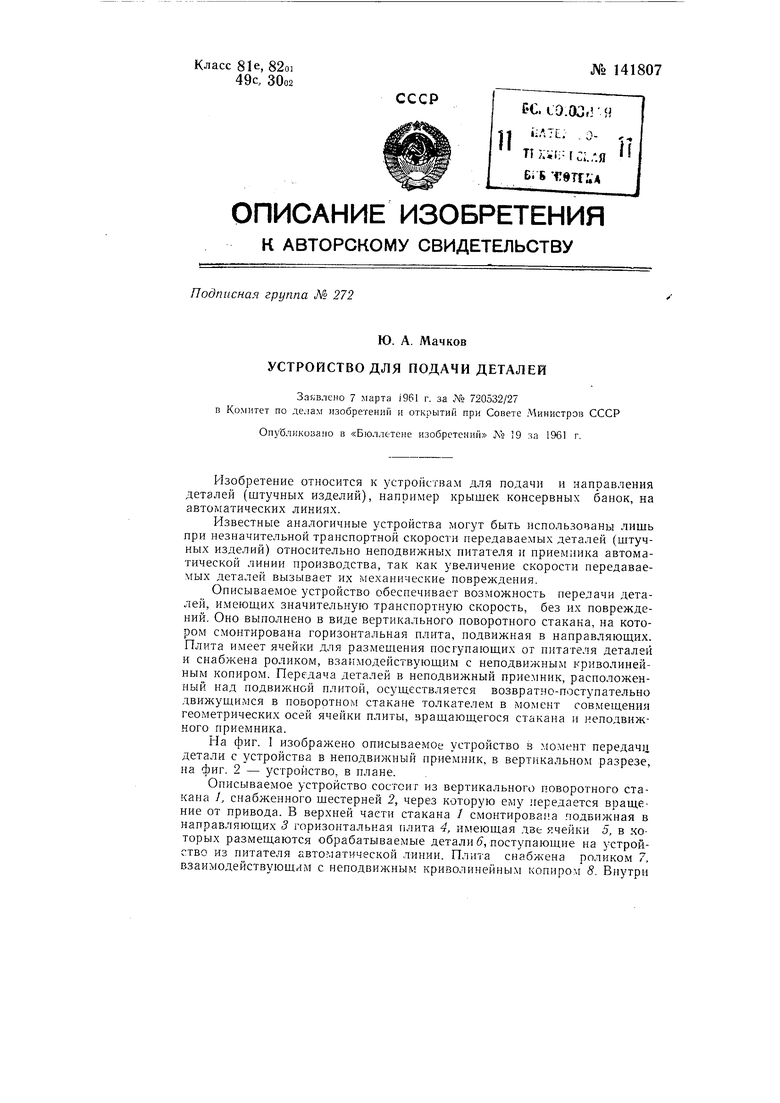

Изобретение относится к устройствам для подачи и направления деталей (штучных изделий), например крышек консервных банок, на автоматических линиях.

Известные аналогичные устройства могут быть использованы лишь при незначительной транспортной скорости передаваемых деталей (штучных изделий) относительно неподвижных питателя и приемника автоматической линии производства, так как увеличение скорости передаваемых деталей вызывает их механические повреждения.

Описываемое устройство обеспечивает возможность передачи деталей, и.меюш,их значительную транспортную скорость, без их повреждений. Оно выполнено в виде вертикального иоворотного стакана, на котором смонтирована горизонтальная плита, подвижная в направляюших. Плита имеет ячейки для размешения посгупаюших от питателя деталей и снабжена роликом, взаимодействуюшим с неподвижным криволинейным копиром. Передача деталей в неподвижный приемник, расположенный над подвижной плитой, осуществляется возвратно-поступательно движушимся в поворотном стакане толкателем в мо.мент совмешения геометрических осей ячейки плиты, зрашаюш.егося стакана и неподвижного приемника.

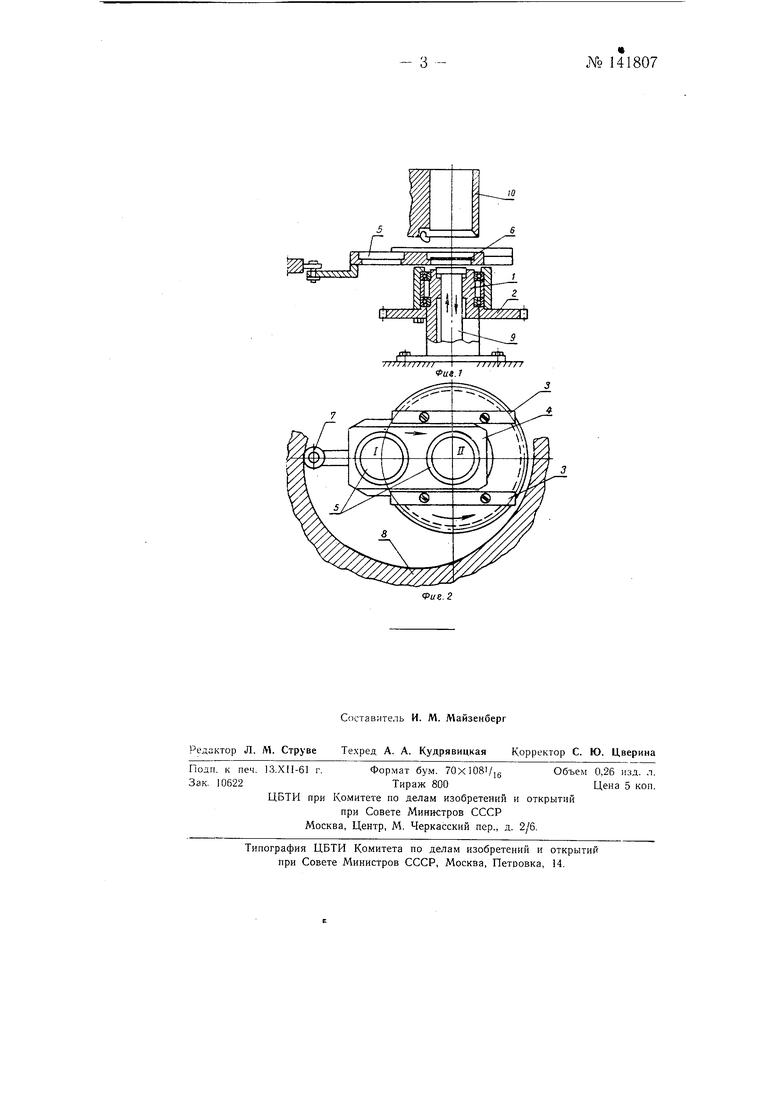

На фиг. 1 изображено описываемое устройство в .момент передачи детали с устройства в неподвижный приемник, в вертикальном разрезе, на фиг. 2 - устройство, в плане.

Описываемое устройство состоит из вертикального поворотного стакана /, снабженного шестерней 2, через которую ему передается вращение от привода. В верхней части стакана / смонтирова.ча подвилсная в направляющих 3 горизонтальная плита 4, имеющая д,ве ячейки 5, в которых размещаются обрабатываемые детали 5, поступающие на устройство из питателя автоматической .линии. Плита снабжена роликом 7, взаимодействующим с неподвижным криволинейным копиролг 8. Внутри

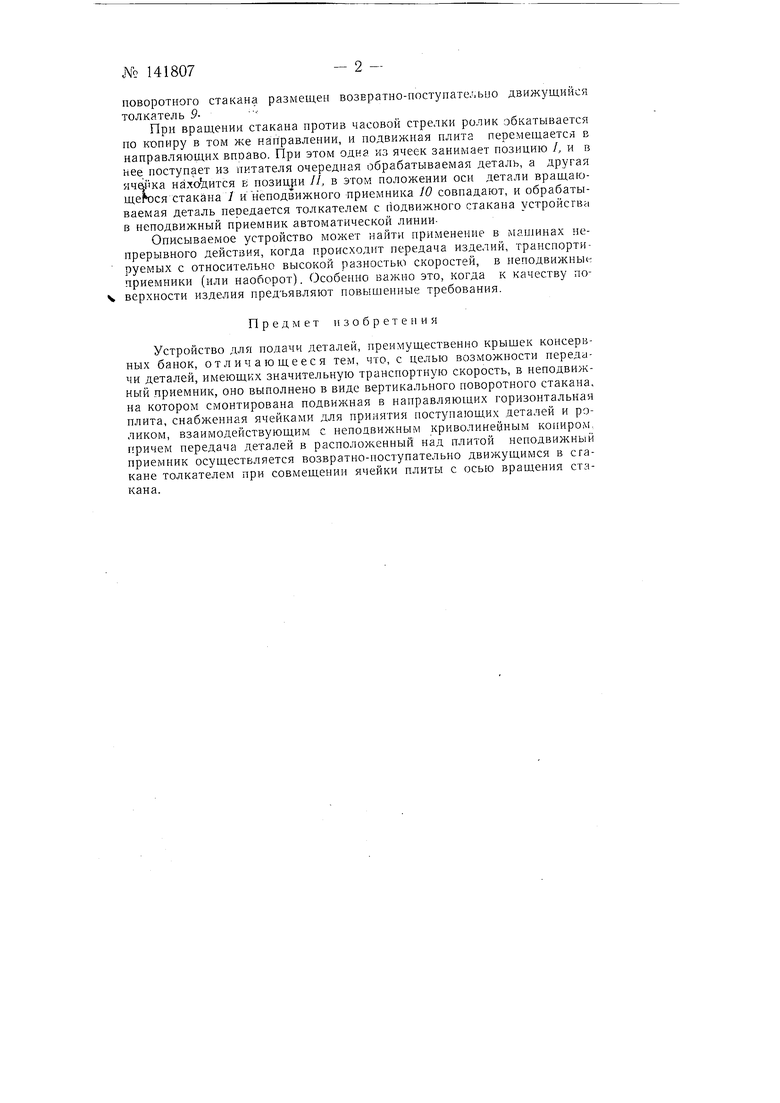

№ 141807

поворотного стакана размещен возвратно-поступательио движущийся толкатель 9При враа1еиии стакана против часовой стрелки ролик обкатывается по копиру в том же направлепии, и подвижная плита перемещается в направляющих впоаво. При этом одна из ячеек занимает позицию /, и в нее поступает из питателя очередная обрабатываемая деталь, а другая ячейка нахо дится Ё позицри //, в этом положении оси детали вращающегося стакана 7 и неподвижного приемника 10 совпадают, и обрабатываемая деталь передается толкателем с Подвижного стакана устройства в неподвижный приемник автоматической линии.

Описываемое устройство может найти применение в машинах непрерывного дейст1зия, когда происходит передача изделий, транспортируемых с относительно высокой разностью скоростей, в неподвижныеприемники (или наоборот). Особенно важно это, когда к качеству поверхности изделия предъявляют повышенные требования.

Предмет изобретения

Устройство для подачи деталей, преимущественно крышек консервных банок, отличающееся тем, что, с целью возможности передачи деталей, имеющих значительную транспортную скорость, в неподвижный приемник, оно выполнено в виде вертикального поворотного стакана, на котором смонтирована подвижная в направляющих горизонтальная плита, снабженная ячейками для принятия поступающих деталей и роликом, взаимодействующим с неподвижным криволинейным копиром, причем передача деталей в расположенный над плитой неподвижный приемник осуществляется возвратно-поступательно движущимся в стакане толкателем при совмещении ячейки плиты с осью вращения стакана.
