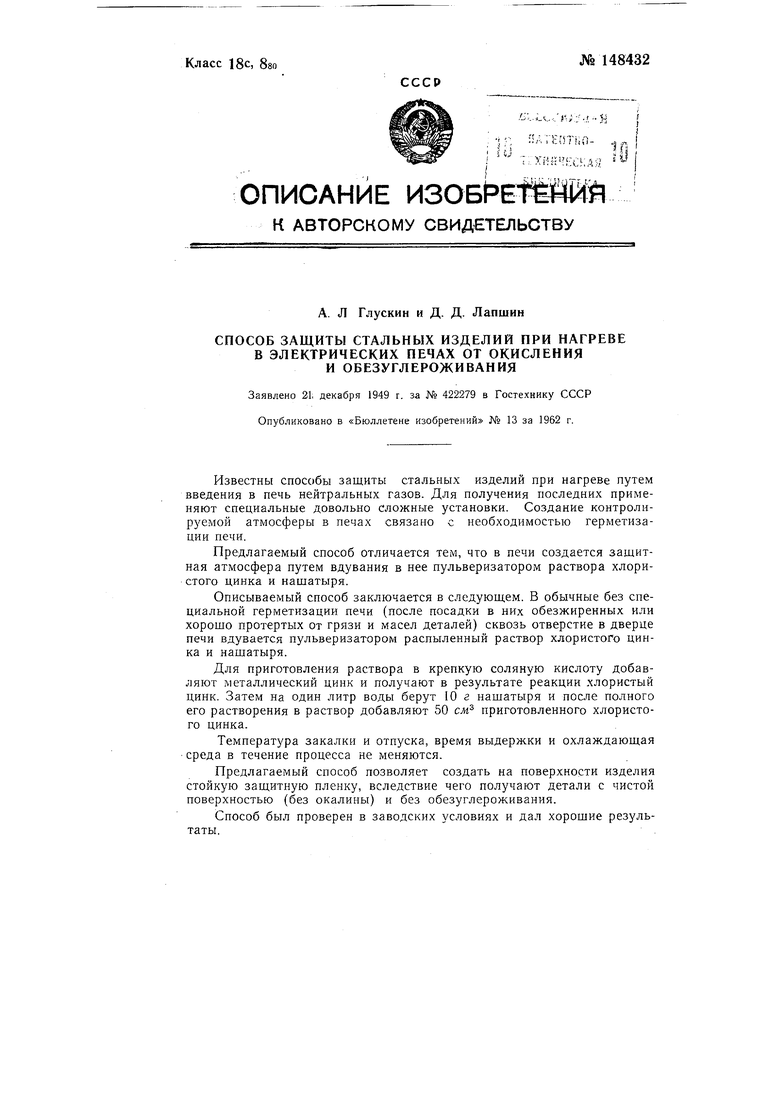

Известны способы защиты стальных изделий при нагреве путем введения в печь нейтральных газов. Для получения последних применяют специальные довольно сложные установки. Создание контролируемой атмосферы в печах связано с необходимостью герметизации печи.
Предлагаемый способ отличается тем, что в печи создается защитная атмосфера путем вдувания в нее пульверизатором раствора хлористого цинка и нашатыря.
Описываемый способ заключается в следующем. В обычные без специальной герметизации печи (после посадки в них обезжиренных или хорощо протертых от грязи и масел деталей) сквозь отверстие в дверце печи вдувается пульверизатором распыленный раствор хлористого цинка и нашатыря.
Для приготовления раствора в крепкую соляную кислоту добавляют металлический цинк и получают в результате реакции хлористый цинк. Затем на один литр воды берут 10 г нашатыря и после полного его растворения в раствор добавляют 50 см приготовленного хлористого цинка.
Температура закалки и отпуска, время выдержки и охлаждающая среда в течение процесса не меняются.
Предлагаемый способ позволяет создать на поверхности изделия стойкую защитную пленку, вследствие чего получают детали с чистой поверхностью (без окалины) и без обезуглероживания.
Способ был проверен в заводских условиях и дал хорошие результаты.

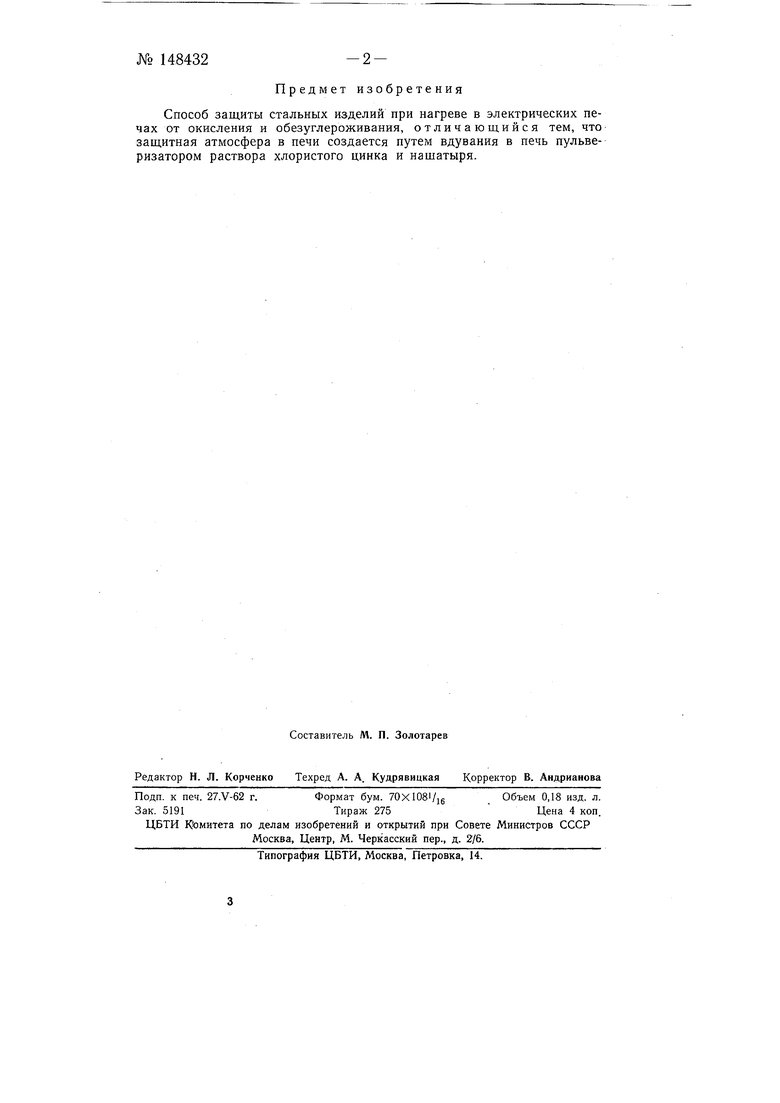

№ 148432-2Предмет изобретения
Способ защиты стальных изделий при нагреве в электрических печах от окисления и обезуглероживания, отличающийся тем, что защитная атмосфера в печи создается путем вдувания в печь пульверизатором раствора хлористого цинка и нащатыря.
