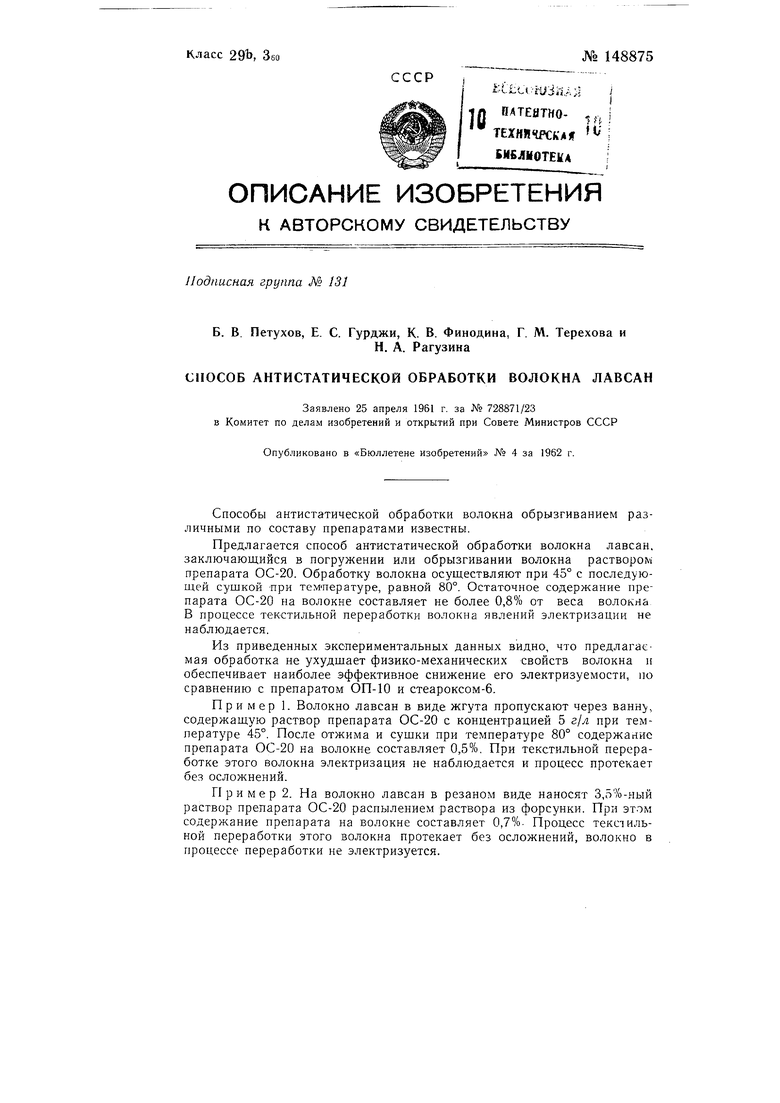

Способ антистатической обработки волокна "Лавсан" Советский патент 1962 года по МПК D06M13/165

Способы антистатической обработки волокна обрызгиванием различными по составу препаратами известны.

Предлагается способ антистатической обработки волокна лавсан, заключающийся в погружении или обрызгивании волокна раствором препарата ОС-20. Обработку волокна осуществляют при 45° с последующей сушкой -при температуре, равной 80°. Остаточное содержание препарата ОС-20 на волокне составляет не более 0,8% от веса волокна В процессе текстильной переработки волокна явлений электризации не наблюдается.

Из приведенных экспериментальных данных видно, что предлагаемая обработка не ухудщает физико-механических свойств волокна п обеспечивает наиболее эффективное снижение его электризуемости, по сравнению с препаратом ОП-10 и стеароксом-6.

Пример 1. Волокно лавсан в виде жгута пропускают через ванну, содержащую раствор препарата ОС-20 с концентрацией 5 г/л при температуре 45°. После отжима и сущки при температуре 80° содержание препарата ОС-20 на волокне составляет 0,5%. При текстильной переработке этого волокна электризация не наблюдается и процесс протекает без осложнений.

Пример 2. На волокно лавсан в резаном виде наносят 3,5%-ный раствор препарата ОС-20 распылением раствора из форсунки. При этом содержание препарата на волокне составляет 0,7%. Процесс текстильной переработки этого волокна протекает без осложнений, волокно в процессе переработки не электризуется.

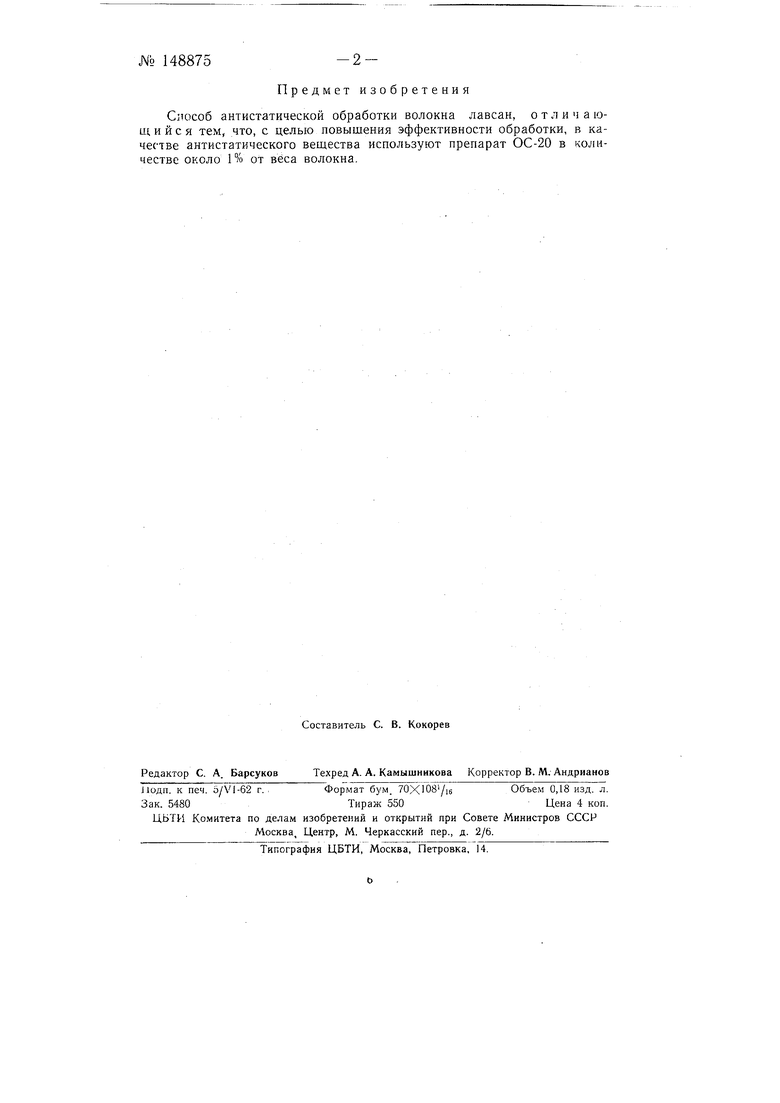

№ 148875-2Предмет изобретения

Способ антистатической обработки волокна лавсан, отличающийся тем, что, с целью повышения эффективности обработки, в качестве антистатического вещества используют препарат ОС-20 в количестве около 1 % от веса волокна.
