Устройство для зажима удлиненных деталей Советский патент 1989 года по МПК B23Q3/00

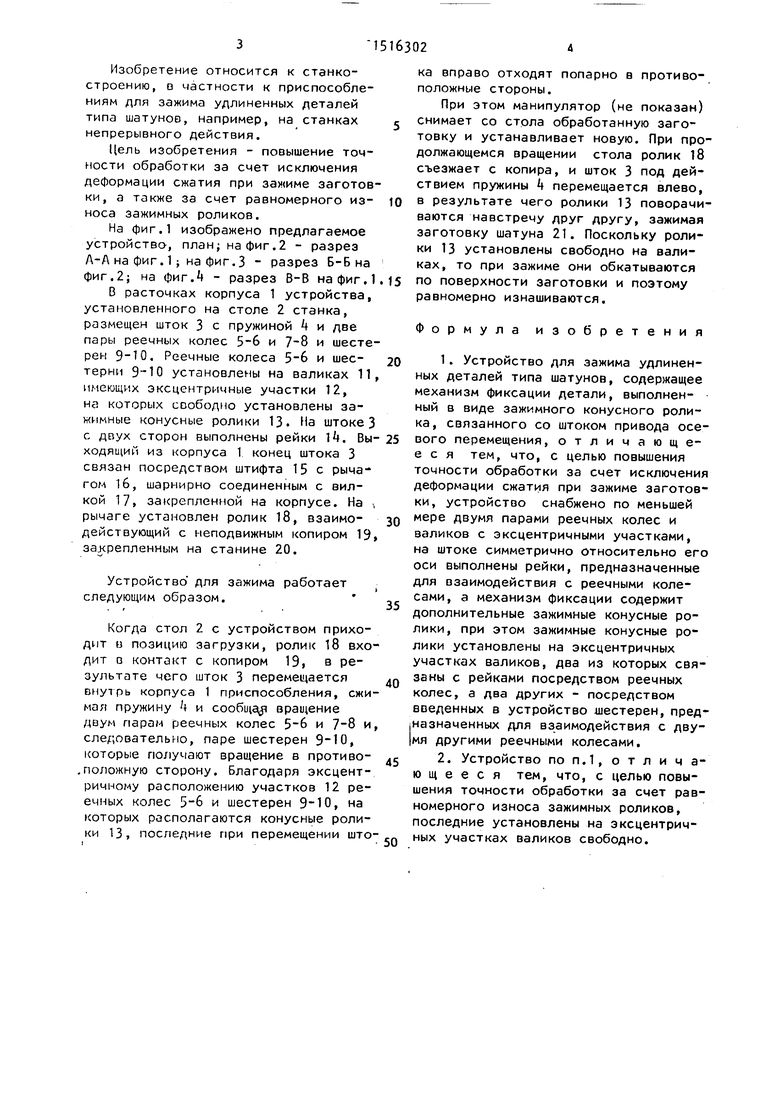

Изобретение относится к станкостроению, о частности к приспособлениям для зажима удлиненных деталей типа шатунов, например, на станках непрерывного действия.

Цель изобретения - повышение точности обработки за счет исключения деформации сжатия при зажиме заготовки, а также за счет равномерного из- носа зажимных роликов.

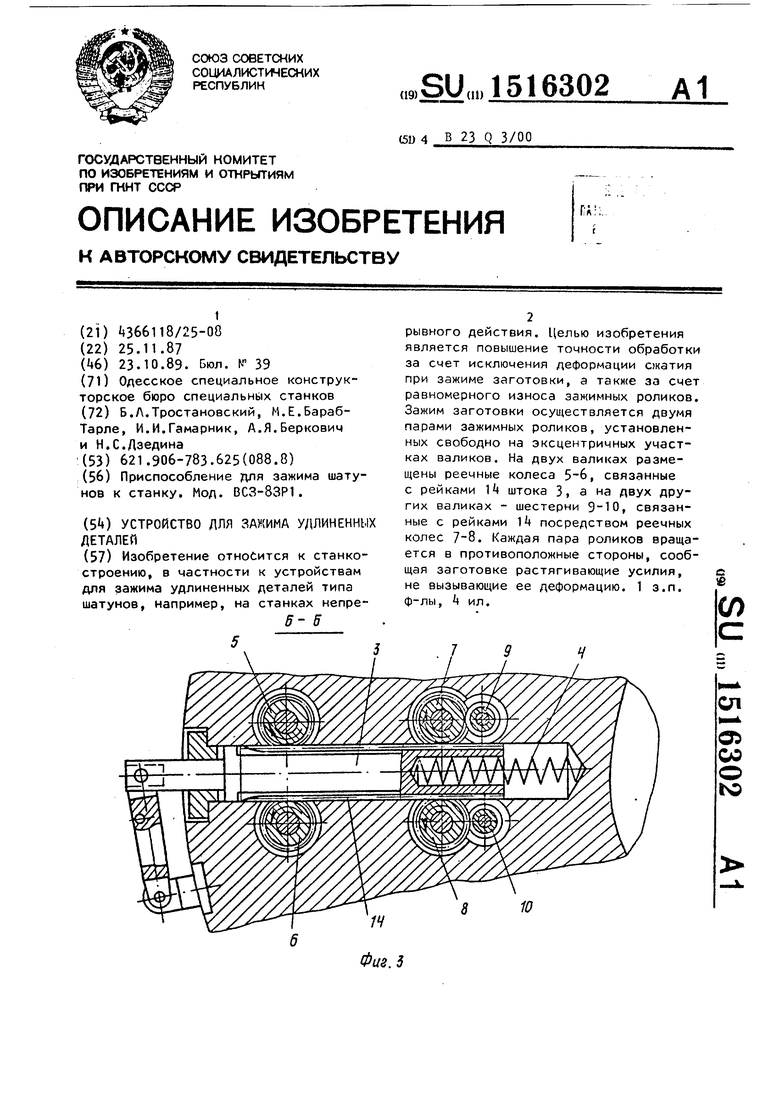

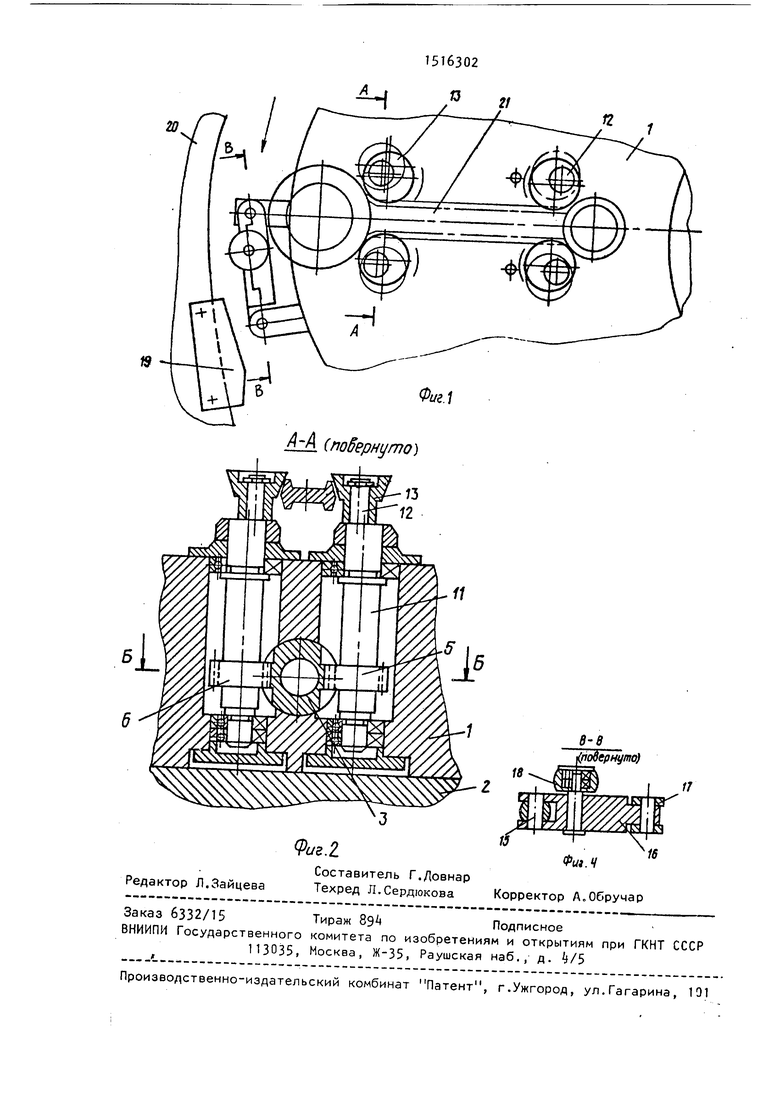

На фиг.1 изображено предлагаемое устройства, план; на фиг.2 - разрез А-А на фиг.1; на фиг.З - разрез Б-Б на фиг.2; на фиг. - разрез В-В на фиг.1

В расточках корпуса 1 устройства, установленного на столе 2 станка, размещен шток 3 с пружиной и две пары реечных колес 5-6 и 7-8 и шестерен . Реечные колеса 5-6 и шее- терни 9-10 установлены на валиках 11, имеющих эксцентричные участки 12, на которых свободно установлены зажимные конусные ролики 13. На штоке 3 с двух сторон выполнены рейки 1. Вы- ходящий из корпуса 1 конец штока 3 связан посредством штифта 15 с рычагом 1б, шарнирно соединенным с вилкой 17, закрепленной на корпусе. На , рычаге установлен ролик 18, взаимо- действующий с неподвижным копиром 19 зaJ peплeнным на станине 20.

Устройство для зажима работает следующим образом.

Когда стол 2 с устройством приходит о позицию загрузки, ролик 18 входит о контакт с копиром 19, в результате чего шток 3 перемещается внутрь корпуса 1 приспособления, сжимая пружину 4 и coo6u(a вращение двум парам реечных колес и 7-8 и, следовательно, паре шестерен , которые получают вращение в противо- .положную сторону. Благодаря эксцентричному расположению участков 12 реечных колес 3-6 и шестерен 9-10, на которых располагаются конусные ролики 13, последние при перемещении што,

ка вправо отходят попарно в противоположные стороны.

При этом манипулятор (не показан) снимает со стола обработанную заготовку и устанавливает новую. При продолжающемся вращении стола ролик 18 съезжает с копира, и шток 3 под действием пружины k перемещается влево, в результате чего ролики 13 поворачиваются навстречу друг другу, зажимая заготовку шатуна 21. Поскольку ролики 13 установлены свободно на валиках, то при зажиме они обкатываются по поверхности заготовки и поэтому равномерно изнашиваются.

Формула изобретения

1.Устройство для зажима удлиненных деталей типа шатунов, содержащее механизм фиксации детали, выполненный в виде зажимного конусного ролика, связанного со штоком привода осевого перемещения, отличающееся тем, что, с целью повышения точности обработки за счет исключения деформации сжатия при зажиме заготовки, устройство снабжено по меньшей мере двумя парами реечных колес и валиков с эксцентричными участками, на штоке симметрично относительно его оси выполнены рейки, предназначенные для взаимодействия с реечными колесами, а механизм фиксации содержит дополнительные зажимные конусные ролики, при этом зажимные конусные ролики установлены на эксцентричных участках валиков, два из которых связаны с рейками посредством реечных колес, а два других - посредством введенных в устройство шестерен, предназначенных для взаимодействия с двумя другими реечными колесами.

2.Устройство по п.1, о т л и ч а- ю щ е е с я тем, что, с целью повышения точности обработки за счет равномерного износа зажимных роликов, последние установлены на эксцентричных участках валиков свободно.

/г

Фие.1

Изобретение относится к станкостроению, в частности к устройствам для зажима удлиненных деталей типа шатунов, например, на станках непрерывного действия. Целью изобретения является повышение точности обработки за счет деформации сжатия при зажиме заготовки, а также за счет равномерного износа зажимных роликов. Зажим заготовки осуществляется двумя парами зажимных роликов, установленных свободно на эксцентричных участках валиков. На двух валиках размещены реечные колеса 5-6, связанные с рейками 14 штока 3, а на двух других валиках - шестерни 9-10, связанные с рейками 14 посредством реечных колес 7-8. Каждая пара роликов вращается в противоположные стороны, сообщая заготовке растягивающие усилия, не вызывающие ее деформацию. 1 з.п. ф-лы, 4 ил.

-А (побернуто

%г2
