Изобретение относится к судостроению, а именно к устройствам для заии- ты гребных винтов от намотки канатов и сетей, преимущественно ддтя судов с винтами регулируемого шага.

Цель изобретения - повышение надежности работы устройства.

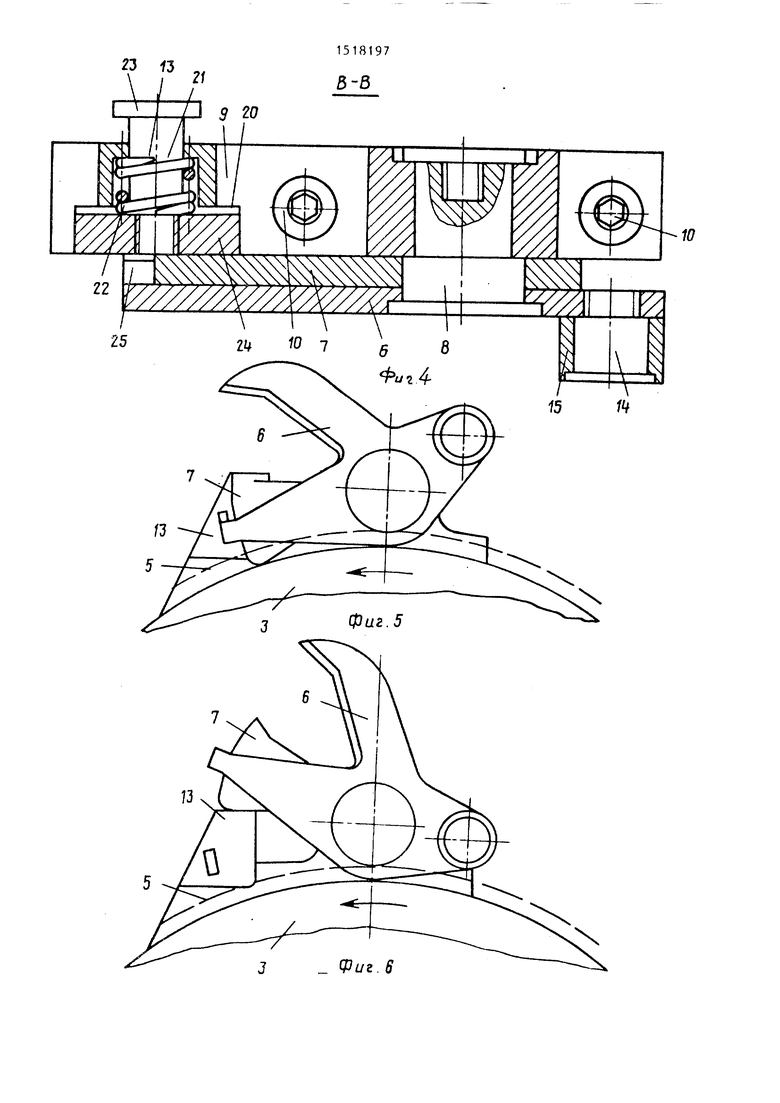

На Лиг. 1 показано расположение устройства на ступице гребного винта и яблоке ахтерштевня;.на фиг.2 - вид А на г)иг.1; на Лиг.З - вид В на Лиг.2 на фиг.4 - разрез В-В на фиг.2; на фиг. 5, 6., 7 - характерные положения устройства при его работе.

Устройство содержит два резка 1,2, которые устанотзлены на ступице 3 греПиогп , и клин 4, закреплен- на я(поке 5 ахтеритевня.

Каждыи из резаков 1,2 содержит два рядом рлсположеииых плоских ножа 6 и 7, которые посажены на одну ось 8 с BO3MO5KHocTi5R) поворота. Основание 9 с ПОМО1ЧЫО болтов 10 крепится к ступице 3. Ось 8 параллельна оси гребно- го вала. Нож б) В1-шод нен в виде дву- плечевого рычага. На одном плече выполнен вырез, па верхней кромке которого расположена режу1 1ая кромка 11. На нижней стороне выреза выполнен скругленный выступ 12, предназначенный /утя контакта с фиксатором 13 поло жefПJЯ ножей. Па другом плече пожа 6 установлен на оси 14 ролик 15 с возможностью В15а1цения вокруг этой осп, предназначенный для взаимодействия с клином 4.

Другой нож 7 имеет секторную форму и па его верхней стороне выполнена реж гдая кромка 16. ,ля возврата ножей в исходное положение они упруго связаны: в теле ножа 7 выполнен сквозной паз 17, в котором установле- пы пружина 18 и цилиндрическая часть ползуна 19, резьбовая часть которого BBHH4eiia в нож 6.

В каждом основании 9 резаков в спциальном гнезде 20 установлен фиксатор 13 положения ножей. Ликсатор 13 выполнен в виде оси 21, на которой установлена пружина 22. На одном кон- це оси 21 имеется бурт 23 для ограничения хода фиксатора, а на другом конце на резьбе установлен прямоугольный выступ 24. С торца выступа 24 выполнен закругленный выступ 25 клиновид- ной формы, предназначенной для контакта в выступом 12. В нерабочем положении (фиг.5) для обеспечения фиксации

5

Q 5

50

5

0

45

ножа 6 выступ 12 перекрыт кромкой выступа 25. Глубина гнезда 19 больше тол- и(ины выступа 24 на нелнчину, несколько превыи1аюи1у1о величину взаимного перекрытия выступов 12 и 25.

Устройство работает при вращении гребного вала в одну сторону, поэтому оно рекомендуется для применения на су- судах с ВРШ, где ход назад осуществляется с помощью разворота лопастей винта, без включения реверса.

При работе гребного винта резаки 1, 2, укрепленные на ступице 3 гребного винта, вращаются вместе с валом. Ножи 6 и 7 резаков находятся в нерабочем положении (фиг.5) и удерживаются в этом положении подпружиненным фиксатором 13. При этом закругленный выступ 25 фиксатора перекрывает клинообразный лыступ 12 ножа 6.

При затягивании на гребной винт судна сетного полотна или каната, они неизбежно попадают в вглемку ножа 6 одного из резаков 1 (2) и действуют на нож 6 с силой, которая зависит от частоты вращения гребного вала и Д1Г- аметра наматываемого каната. Под действием этой силы нож 6 поворачивается вокруг своей оси 8. При повороте ножа 6 клинообразный выступ 12, имею- на ответвлении ножа, нажимает на выступ 25 площадки 24 фиксатора 13 и сдвигает выстушл 24, 25 с осью 21 по оси фиксатора 13. При этом выступ 24 утапливается в гнездо 20, а пружина 22 сжимается. Нож 6 освобощичется от фиксации и поворачивается вокруг оси 8.

Нож 7, связанный с ножом 6 и ползунком 18 поворачивается вместе с ним вокруг оси В (см.фиг.6). Ппупа 6 и 7 поворачиваются до тех пор, пока ро- juiK 15. установленный на ответвлении ножа 6, не коснется поверхности яблока ахтер11;тевня и не начнет обкатываться по Нему.

Повернувшись, нож 7 освободит выступ 24 фиксатора 13, и выступ 24 под действием пружины 22 выдвинется вперед и своей боковой стороной зафиксирует нижнюю грань ножа 7, предотвращая его поворот вниз. При этом бурт 23 оси 21 упрется в торец основания 9 резака.

Ролик 15, укрепленный на одном из ответвлений ножа 6, обкатывая яблоко ахтерштевня, войдет на укрепленный на нем клин 4 и начнет двигаться по

ВидБ

W

ч

а

Фиг.З

23 1Z

/3

фие 7
