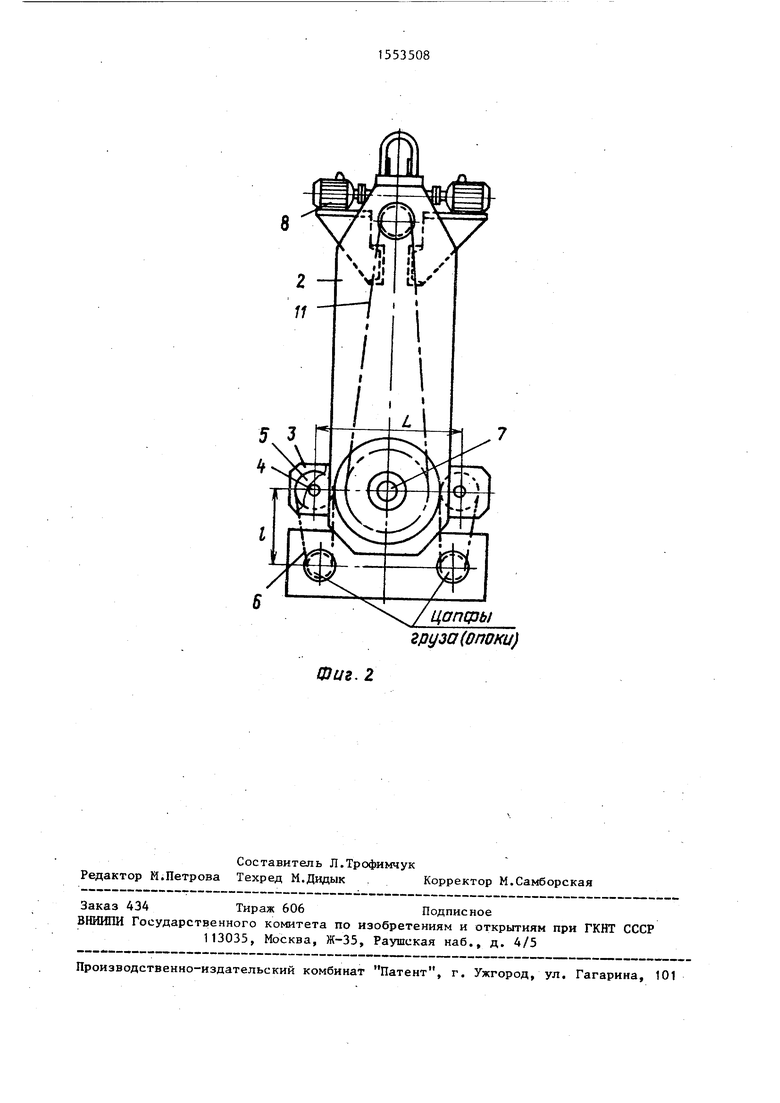

Фиг. 2
| название | год | авторы | номер документа |
|---|---|---|---|
| МНОГОЭТАЖНЫЙ ПРЕСС ДЛЯ ИЗГОТОВЛЕНИЯ ЛИСТОВЫХ ИЗДЕЛИЙ ИЗ ПЛАСТМАСС | 1969 |
|
SU256990A1 |
| ГРУЗОЗАХВАТНОЕ УСТРОЙСТВО | 2013 |
|
RU2518792C1 |
| ГРУЗОЗАХВАТНОЕ УСТРОЙСТВО | 2014 |
|
RU2570128C1 |
| УСТРОЙСТВО для ОРИЕНТИРОВАНИЯ И ПОДАЧИ БРУСА В ДЕРЕВООБРАБАТЫВАЮЩИЕ СТАНКИ | 1971 |
|
SU306958A1 |
| Автоматическая линия для механической обработки деталей | 1980 |
|
SU895622A2 |
| Машина для набивки чулочно-носочных изделий сетчатыми шаблонами | 1959 |
|
SU125794A1 |
| Установка для двухосного растяжения крестообразных образцов композитных материалов | 1986 |
|
SU1415124A1 |
| Устройство для вибрационной обработки | 1982 |
|
SU1030144A1 |
| Захватное устройство | 1985 |
|
SU1289794A1 |
| МЕХАНИЗИРОВАННАЯ ЛИНИЯ ДЛЯ ИЗГОТОВЛЕНИЯ РАМОЧНЫХ СЕТОК | 1969 |
|
SU234531A1 |

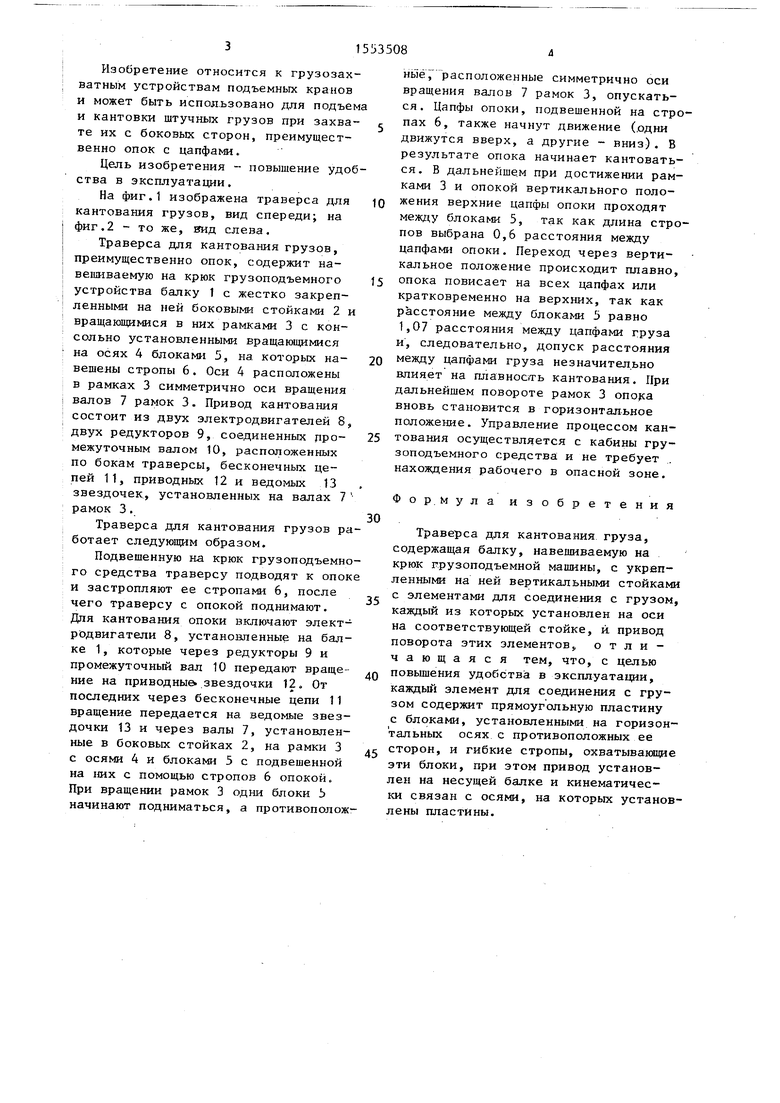

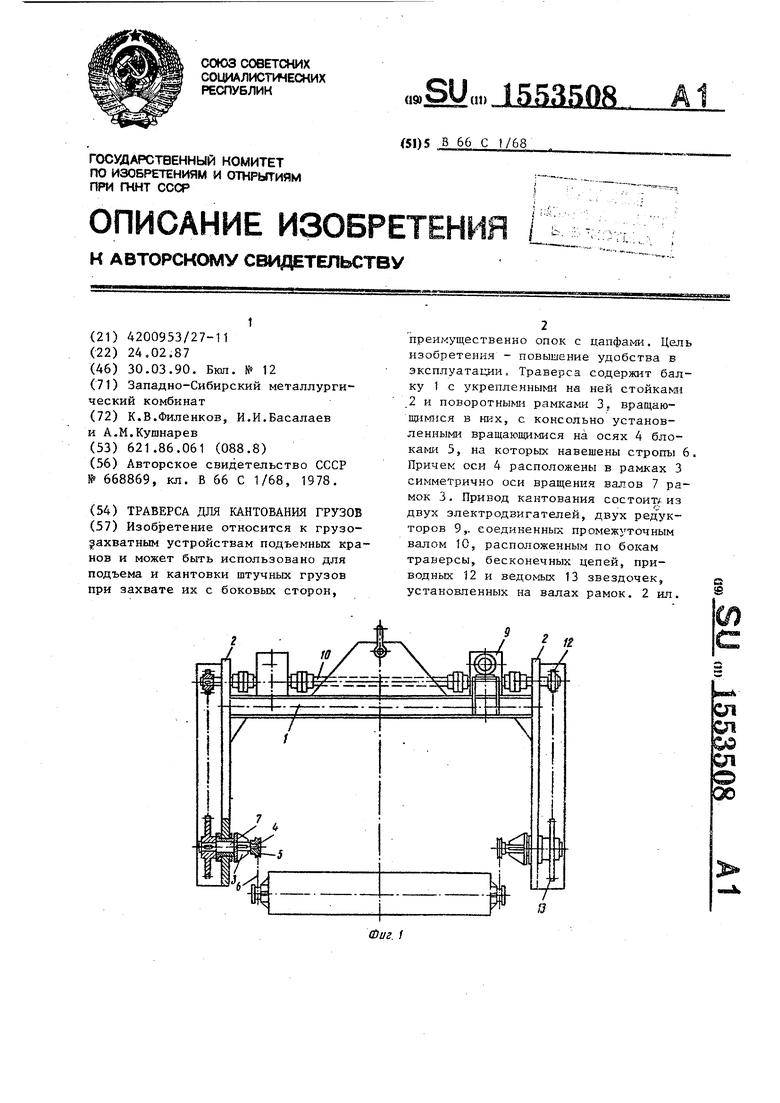

Изобретение относится к грузозахватным устройствам подъемных кранов и может быть использовано для подъема и кантовки штучных грузов при захвате их с боковых сторон, преимущественно опок с цапфами. Цель изобретения состоит в повышении удобства в эксплуатации. Траверса содержит балку 1 с укрепленными на ней стойками 2 и поворотными рамками 3, вращающимися в них, с консольно установленными вращающимися на осях 4 блоками 5, на которых навешены стропы 6. Причем оси 4 расположены в рамках 3 симметрично оси вращения валов 7 рамок 3. Привод кантования состоит из двух электродвигателей, двух редукторов 9, соединенных промежуточным валом 10, расположенными по бокам траверсы, бесконечных цепей, приводных 12 и ведомых 13 звездочек, установленных на валах рамок. 2 ил.
