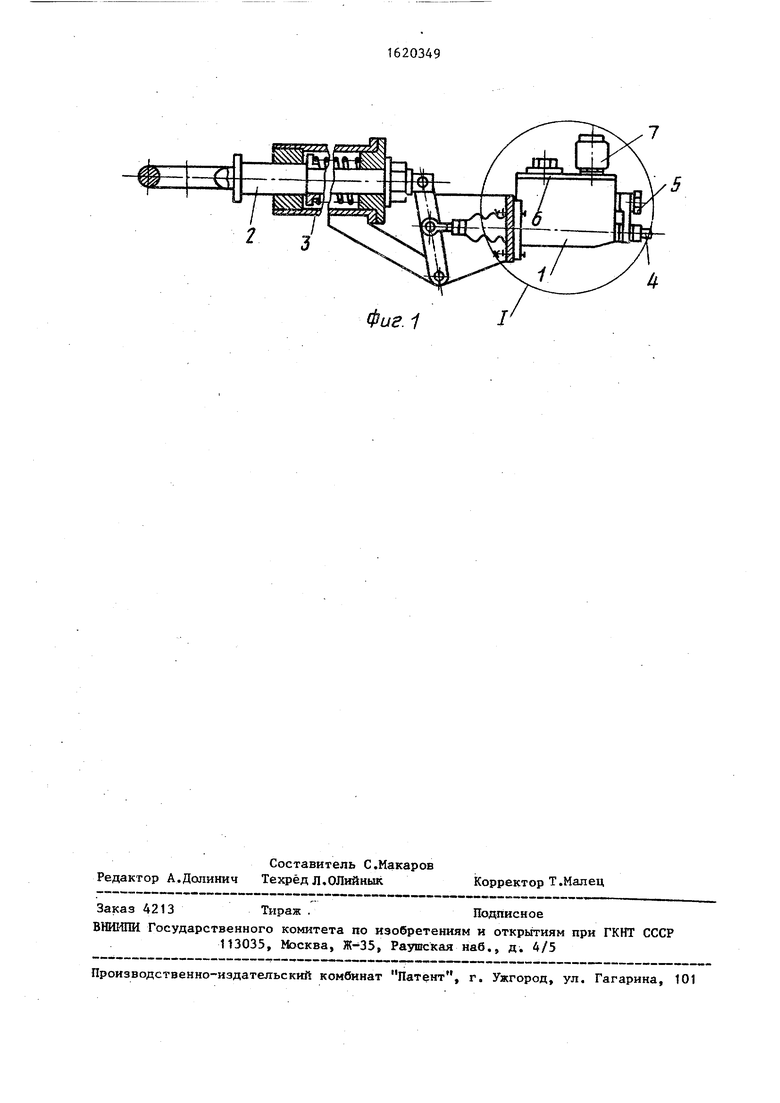

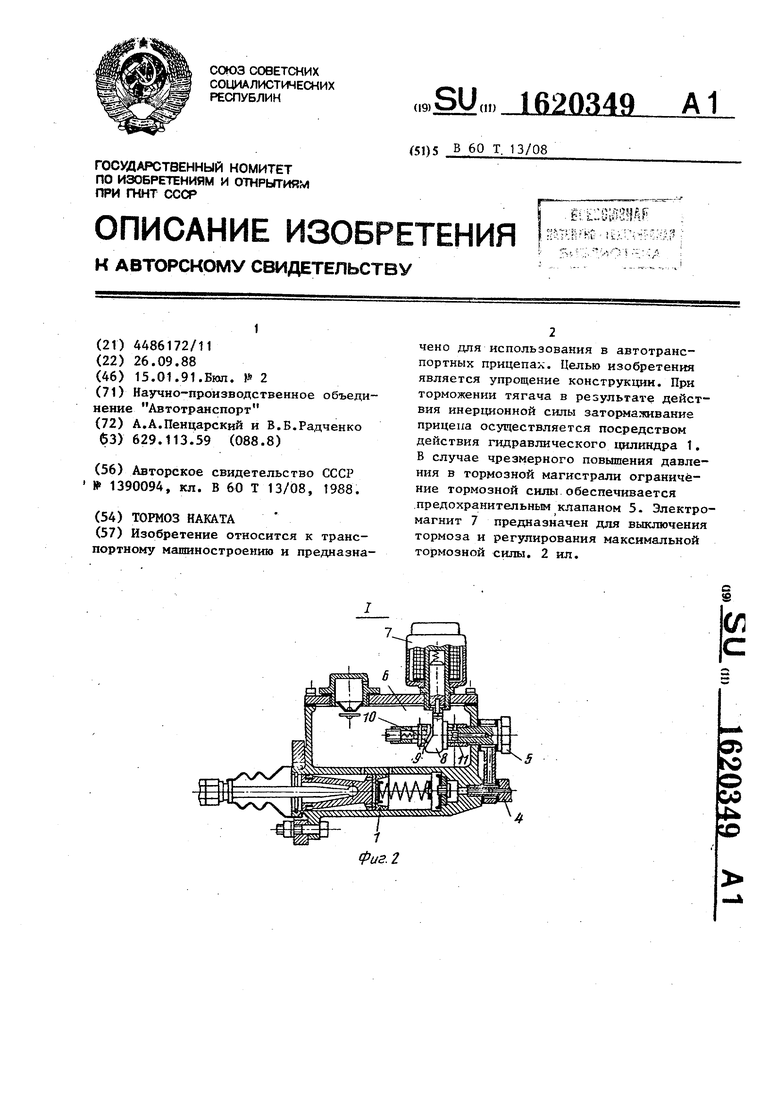

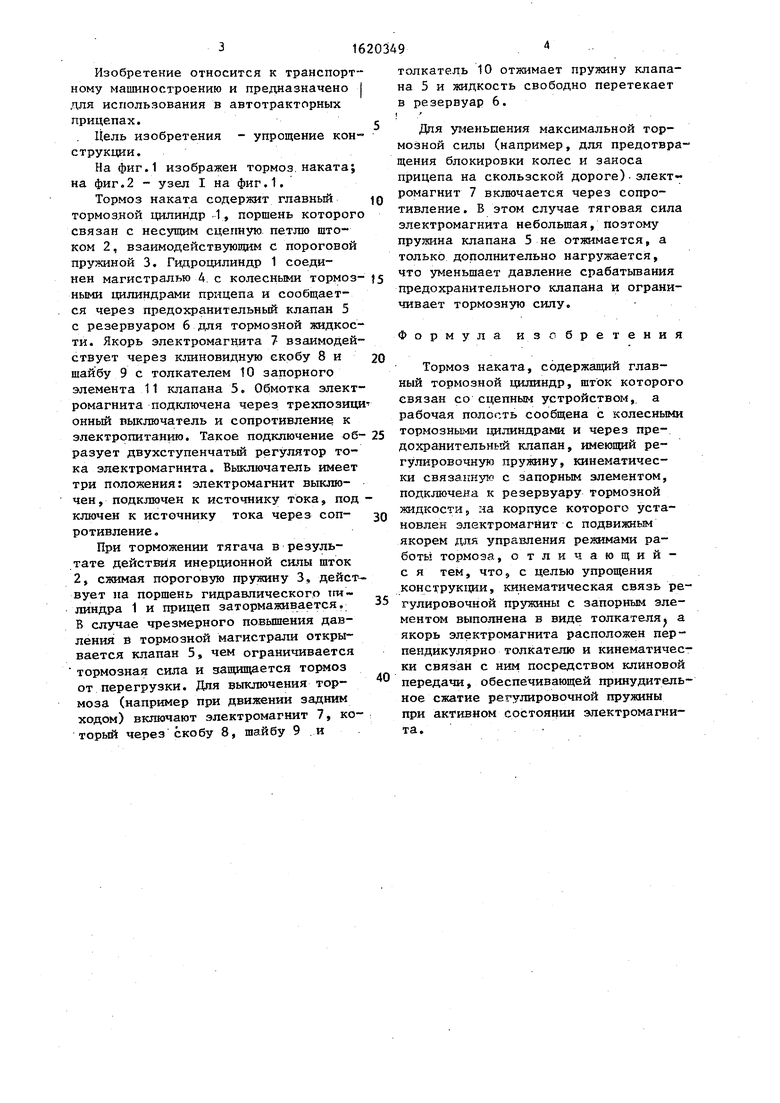

Изобретение относится к транспортному машиностроению и предназначено для использования в автотранспортных прицепах. Целью изобретения является упрощение конструкции. При торможении тягача в результате действия инерционной силы затормаживание прицепа осуществляется посредством действия гидравлического цилиндра 1, В случае чрезмерного повышения давления в тормозной магистрали ограничение тормозной силы обеспечивается предохранительным клапаном 5. Электромагнит 7 предназначен для выключения тормоза и регулирования максимальной тормозной силы. 2 ил.
