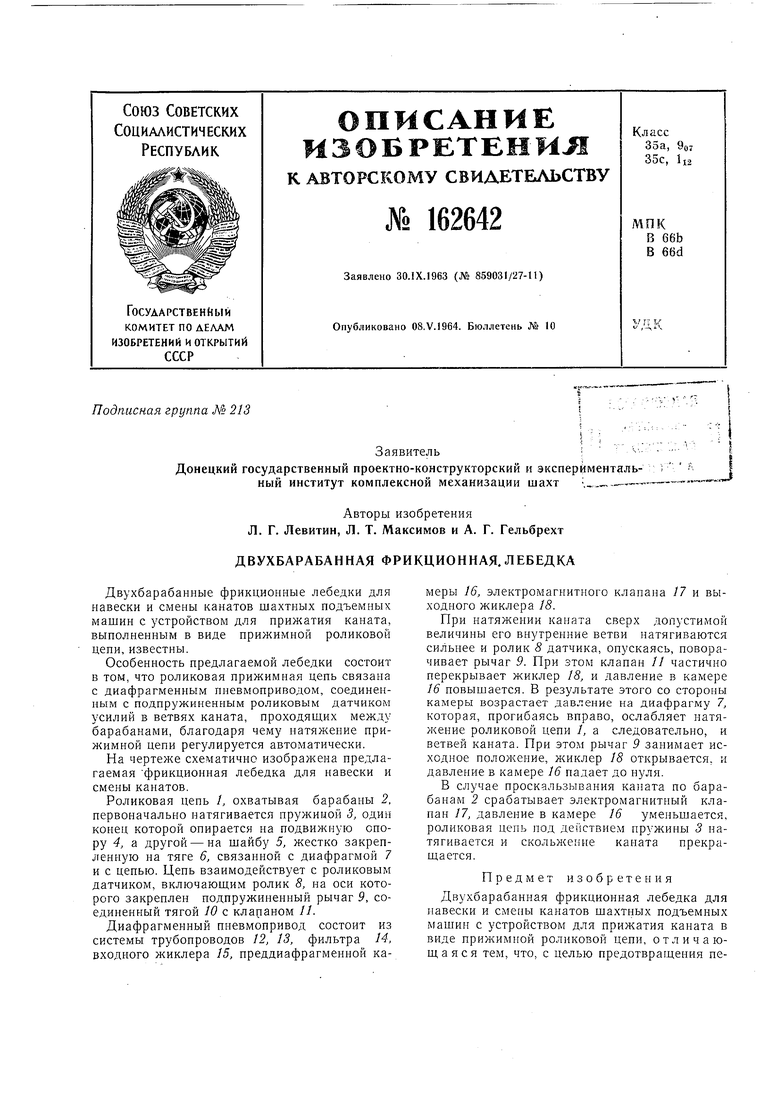

ДВУХБАРАБАННАЯ ФРИКЦИОННАЯ. ЛЕБЕДКА Советский патент 1964 года по МПК B66B17/02 B66D1/26

Двухбарабанные фрикционные лебедки для навески и смены канатов шахтных подъемных машин с устройством для прижатия каната, выполненным в виде прижимной роликовой цепи, известны.

Особенность предлагаемой лебедки состоит в том, что роликовая прижимная цепь связана с диафрагменным пневмоприводом, соединенным с подпружиненным роликовым датчиком усилий в ветвях каната, проходяш,их между барабанами, благодаря чему натяжение прижимной цепи регулируется автоматически.

На чертеже схематично изображена предлагаемая фрикционная лебедка для навески и смены канатов.

Роликовая цепь /, охватывая барабаны 2, первоначально натягивается пружиной 3, один конец которой опирается на подвижную спору 4, а другой - на шайбу 5, жестко закрепленную на тяге 6, связанной с диафрагмой 7 и с цепью. Цепь взаимодействует с роликовым датчиком, включаюшим ролик 5, на оси которого закреплен подпружиненный рычаг 9, соединенный тягой 10 с клапаном //.

Диафрагменный пневмопривод состоит из системы трубопроводов 12, 13, фильтра 14, входного жиклера 15, преддиафрагменной камеры 16, электромагнитного кланана 17 и выходного жиклера 18.

При натяжении каната сверх допустимой величины его внутренние ветви натягиваются сильнее и ролик 8 датчика, опускаясь, поворачивает рычаг 9. При этом клапан // частично перекрывает жиклер 18, и давление в камере 16 повышается. В результате этого со стороны камеры возрастает давление на диафрагму 7, которая, прогибаясь вправо, ослабляет натяжение роликовой цепи /, а следовательно, и ветвей каната. При этом рычаг 9 занимает исходное положение, жиклер 18 открывается, и давление в камере 16 падает до нуля.

В случае проскальзывания каната по барабанам 2 срабатывает электромагнитный клапан 17, давление в камере 16 уменьшается, роликовая цепь под действием пружины 3 натягивается и скольжение каната прекращается.

Предмет изобретения

Двухбарабанная фрикционная лебедка для навески и канатов шахтных подъемных машин с устройством для прижатия каната в виде прижимной роликовой цепи, отличающаяся тем, что, с целью предотвращения перегрузок, возникающих при натяжении канатов, прижимная роликовая цень связана с диафрагменным пневмоприводом, соединенным с подпружиненным роликовым датчиком

усилий в ветвях каната, проходящих между барабанами, чем обеспечивается автоматическое регулирование натяжения прижимной цепи.
