Способ охлаждения приточного воздуха и кондиционер для его осуществления Советский патент 1991 года по МПК F24F5/00

7

I

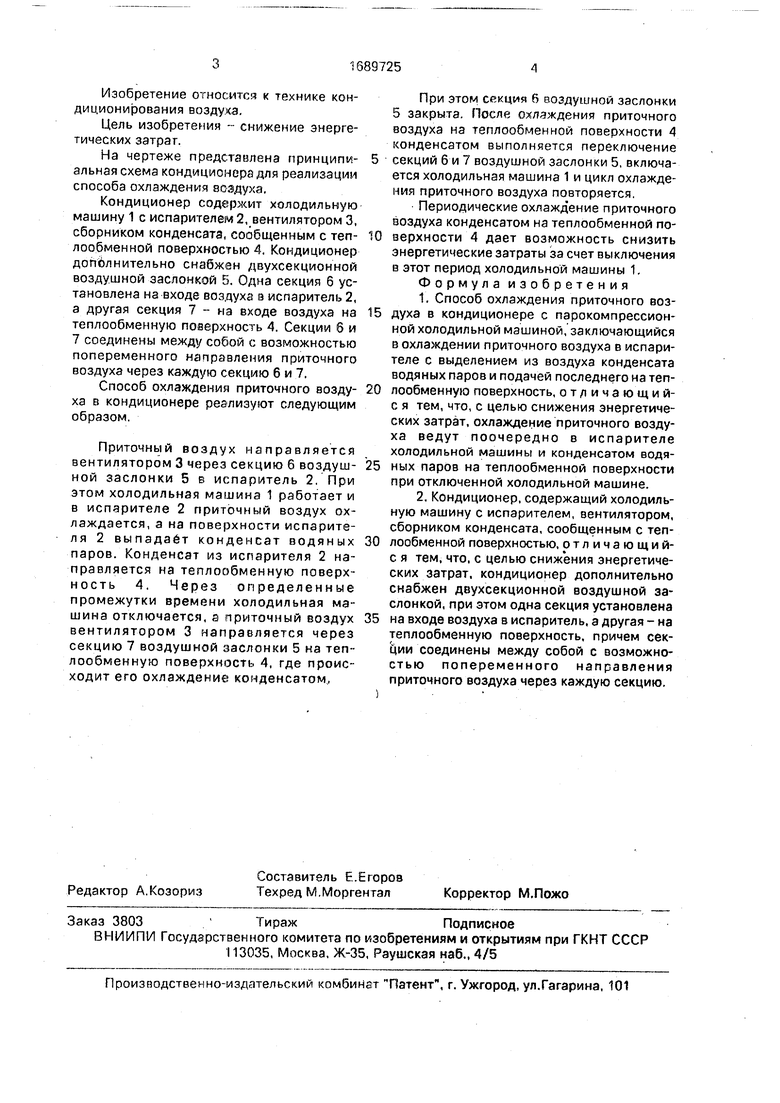

ч&Изобретение относится к технике кондиционирования воздуха.

Цель изобретения - снижение энергетических затрат.

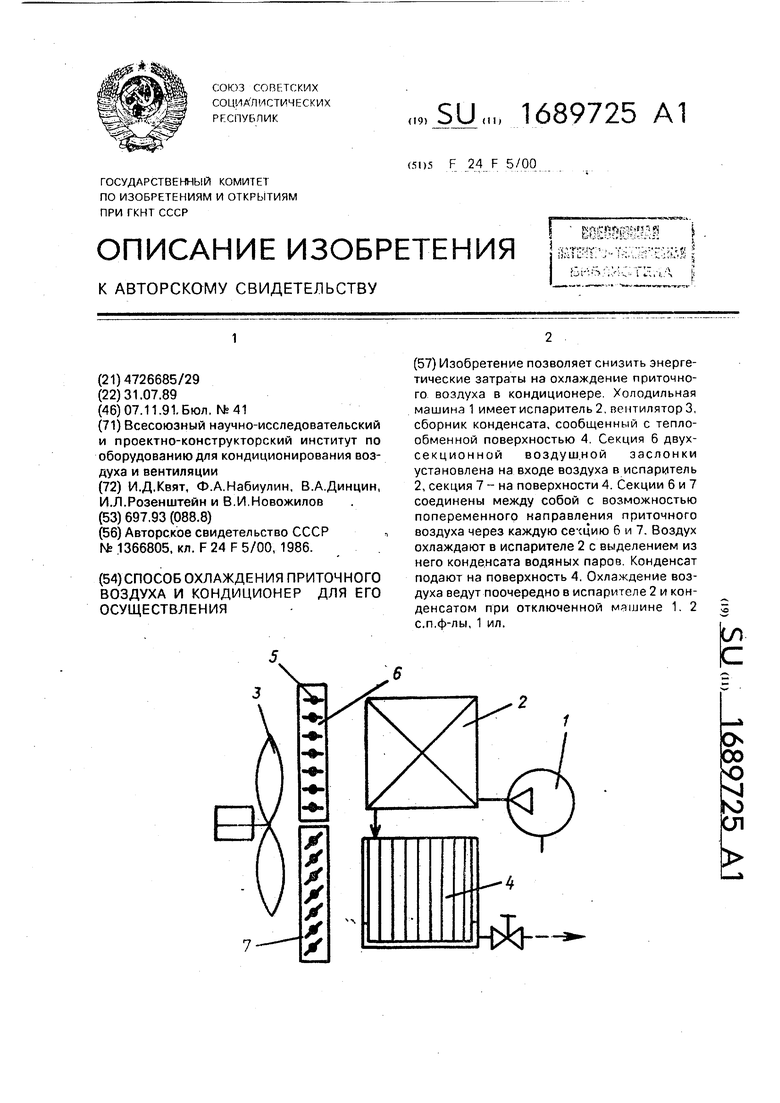

На чертеже представлена принципиальная схема кондиционера для реализации способа охлаждения воздуха.

Кондиционер содержит холодильную машину 1 с испарителем 2, вентилятором 3, сборником конденсата, сообщенным с теп- лообменной поверхностью 4. Кондиционер дополнительно снабжен двухсекционной воздушной заслонкой 5. Одна секция 6 установлена на входе воздуха в испаритель 2, а другая секция 7 - на входе воздуха на теплообменную поверхность 4, Секции б и 7 соединены между собой с возможностью попеременного направления приточного воздуха через каждую секцию б и 7.

Способ охлаждения приточного воздуха в кондиционере реализуют следующим образом.

Приточный воздух направляется вентилятором 3 через секцию 6 воздушной заслонки 5 в испаритель 2, При этом холодильная машина 1 работает и в испарителе 2 приточный воздух охлаждается, а на поверхности испарителя 2 выпадает конденсат водяных паров. Конденсат из испарителя 2 направляется на теплообменную поверхность 4. Через определенные промежутки времени холодильная машина отключается, а приточный воздух вентилятором 3 направляется через секцию 7 воздушной заслонки 5 на теплообменную поверхность 4, где происходит его охлаждение конденсатом,,

При этом секция 6 воздушной заслонки 5 закрыта. После охлаждения приточного воздуха на теплообменной поверхности 4 конденсатом выполняется переключение секций 6 и 7 воздушной заслонки 5, включается холодильная машина 1 и цикл охлаждения приточного воздуха повторяется.

Периодические охлаждение приточного воздуха конденсатом на теплообменной по- 0 верхности 4 дает возможность снизить энергетические затраты за счет выключения в этот период холодильной машины 1. Формула изобретения

1.Способ охлаждения приточного воз- 5 духа в кондиционере с парокомпрессионной холодильной машиной, заключающийся в охлаждении приточного воздуха в испарителе с выделением из воздуха конденсата водяных паров и подачей последнего на теп0 лообменную поверхность, отличающий- с я тем, что, с целью снижения энергетических затрат, охлаждение приточного воздуха ведут поочередно в испарителе холодильной машины и конденсатом водя5 ных паров на теплообменной поверхности при отключенной холодильной машине.

2.Кондиционер, содержащий холодильную машину с испарителем, вентилятором, сборником конденсата, сообщенным с теп0 лообменнойповерхностью,ртличающий- с я тем, что, с целью снижения энергетических затрат, кондиционер дополнительно снабжен двухсекционной воздушной заслонкой, при этом одна секция установлена

5 на входе воздуха в испаритель, а другая - на теплообменную поверхность, причем секции соединены между собой с возможностью попеременного направления приточного воздуха через каждую секцию. )

Изобретение позволяет снизить энергетические затраты на охлаждение приточного воздуха в кондиционере Холодильная машина 1 имеет испаритель 2 вентилятор 3, сборник конденсата, сообщенный с тепло- обменной поверхностью 4 Секция 6 двухсекционной воздушной заслонки установлена на входе воздуха в испаритель 2, секция 7 - на поверхности 4 Секции 6 и 7 соединены между собой с возможностью попеременного направления приточного воздуха через каждую сечцию б и 7. Воздух охлаждают в испарителе 2 с выделением из него конденсата водяных паров Конденсат подают на поверхность 4. Охлаждение воздуха ведут поочередно в испарителе 2 и конденсатом при отключенной машине 1 2 с.п.ф-лы, 1 ил. ел
