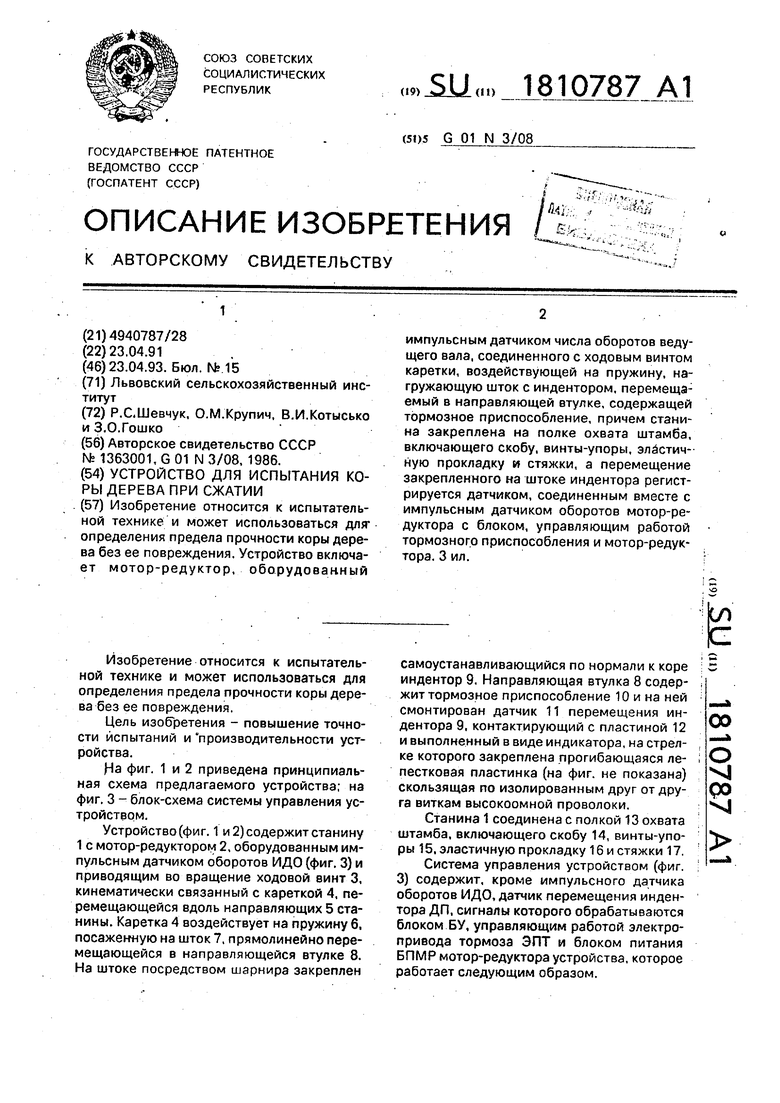

Устройство для испытания коры дерева при сжатии Советский патент 1993 года по МПК G01N3/08

(Л

G

Изобретение относится к испытательной технике и может использоваться для определения предела прочности коры дерева без ее повреждения. Устройство включает мотор-редуктор, оборудованный импульсным датчиком числа оборотов ведущего вала, соединенного с ходовым винтом каретки, воздействующей на пружину, нагружающую шток с индентором. перемеща: емый в направляющей втулке, содержащей тормозное приспособление, причем станина закреплена на полке охвата штамба, включающего скобу, винты-упоры, элйстич- ную прокладку и стяжки, а перемещение закрепленного на штоке индентора регистрируется датчиком, соединенным вместе с импульсным датчиком оборотов мотор-редуктора с блоком, управляющим работой тормозного приспособления и мотор-редуктора. 3 ил.

Изобретение относится к испытательной технике и может использоваться для определения предела прочности коры дерева без ее повреждения.

Цель изобретения - повышение точности испытаний и производительности устройства.

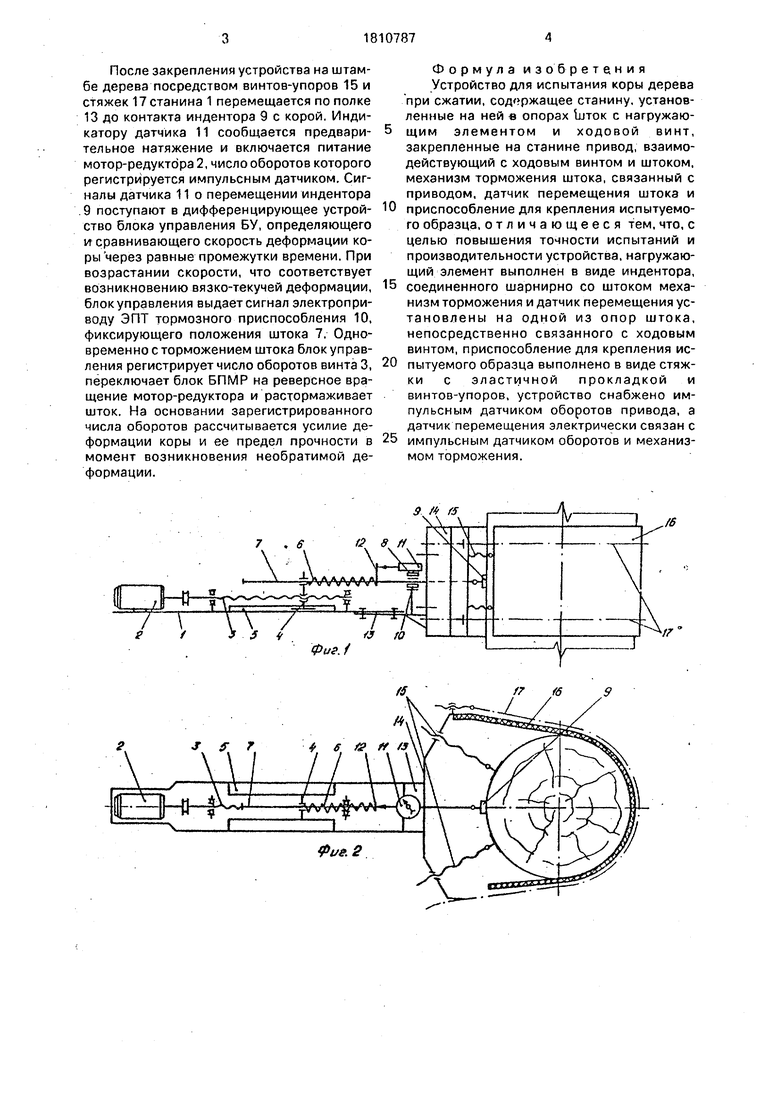

На фиг. 1 и 2 приведена принципиальная схема предлагаемого устройства; на фиг. 3 - блок-схема системы управления устройством.

Устройство (фиг. 1 и 2) содержит станину 1 с мотор-редуктором 2, оборудованным импульсным датчиком оборотов ИДО (фиг. 3) и приводящим во вращение ходовой винт 3, кинематически связанный с кареткой 4, перемещающейся вдоль направляющих 5 станины. Каретка 4 воздействует на пружину 6, посаженную на шток 7, прямолинейно перемещающейся в направляющейся втулке 8. На штоке посредством шарнира закреплен

самоустанавливающийся по нормали к коре индентор 9. Направляющая втулка 8 содержит тормозное приспособление 10 и на ней смонтирован датчик 11 перемещения индентора 9, контактирующий с пластиной 12 и выполненный в виде индикатора, на стрелке которого закреплена прогибающаяся лепестковая пластинка (на фиг. не показана) скользящая по изолированным друг от друга виткам высокоомной проволоки.

Станина 1 соединена с полкой 13 охвата штамба, включающего скобу 14, винты-упоры 15. эластичную прокладку 16 и стяжки 17.

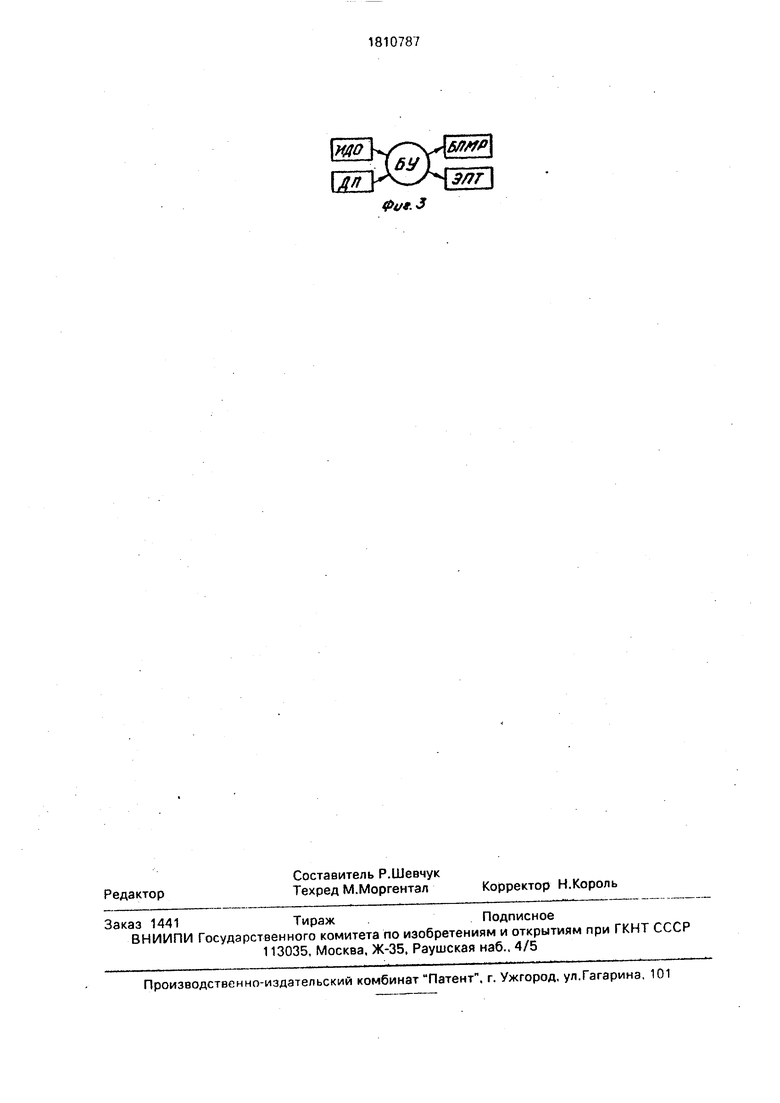

Система управления устройством (фиг. 3) содержит, кроме импульсного датчика оборотов ИДО, датчик перемещения индентора ДП, сигналы которого обрабатываются блоком БУ, управляющим работой электропривода тормоза ЭПТ и блоком питания БПМР мотор-редуктора устройства, которое работает следующим образом.

00

о

S3

После закрепления устройства на штамбе дерева посредством винтов-упоров 15 и стяжек 17 станина 1 перемещается по полке 13 до контакта индентора 9 с корой. Индикатору датчика 11 сообщается предварительное натяжение и включается питание мотор-редуктора 2, число оборотов которого регистрируется импульсным датчиком. Сигналы датчика 11 о перемещении индентора .9 поступают в дифференцирующее устройство блока управления БУ, определяющего vr сравнивающего скорость деформации коры через равные промежутки времени. При возрастании скорости, что соответствует возникновению вязко-текучей деформации, блок управления выдает сигнал электроприводу ЭПТ тормозного приспособления 10, фиксирующего положения штока 7, Одновременно с торможением штока блок управления регистрирует число оборотов винта 3, переключает блок БПМР на реверсное вращение мотор-редуктора и растормаживает шток. На основании зарегистрированного числа оборотов рассчитывается усилие деформации коры и ее предел прочности в момент возникновения необратимой деформации.

Формула изобретения Устройство для испытания коры дерева при сжатии, содержащее станину, установленные на ней « опорах IUTOK с нагружающим элементом и ходовой винт, закрепленные на станине привод, взаимодействующий с ходовым винтом и штоком, механизм торможения штока, связанный с приводом, датчик перемещения штока и

приспособление для крепления испытуемого образца, отличающееся тем, что, с целью повышения точности испытаний и производительности устройства, нагружающий элемент выполнен в виде индентора,

соединенного шарнирно со штоком механизм торможения и датчик перемещения ус- тановлены на одной из опор штока, непосредственно связанного с ходовым винтом, приспособление для крепления испытуемого образца выполнено в виде стяжки с эластичной прокладкой и винтов-упоров, устройство снабжено импульсным датчиком оборотов привода, а датчик перемещения электрически связан с

импульсным датчиком оборотов и механизмом торможения.
