Изобретение относится к металлургии, а именно к тигельным изделиям для плавки металлов, в частности тяжелых.
Целью изобретения является снижение стоимости и потерь сырья и увеличение срока службы.

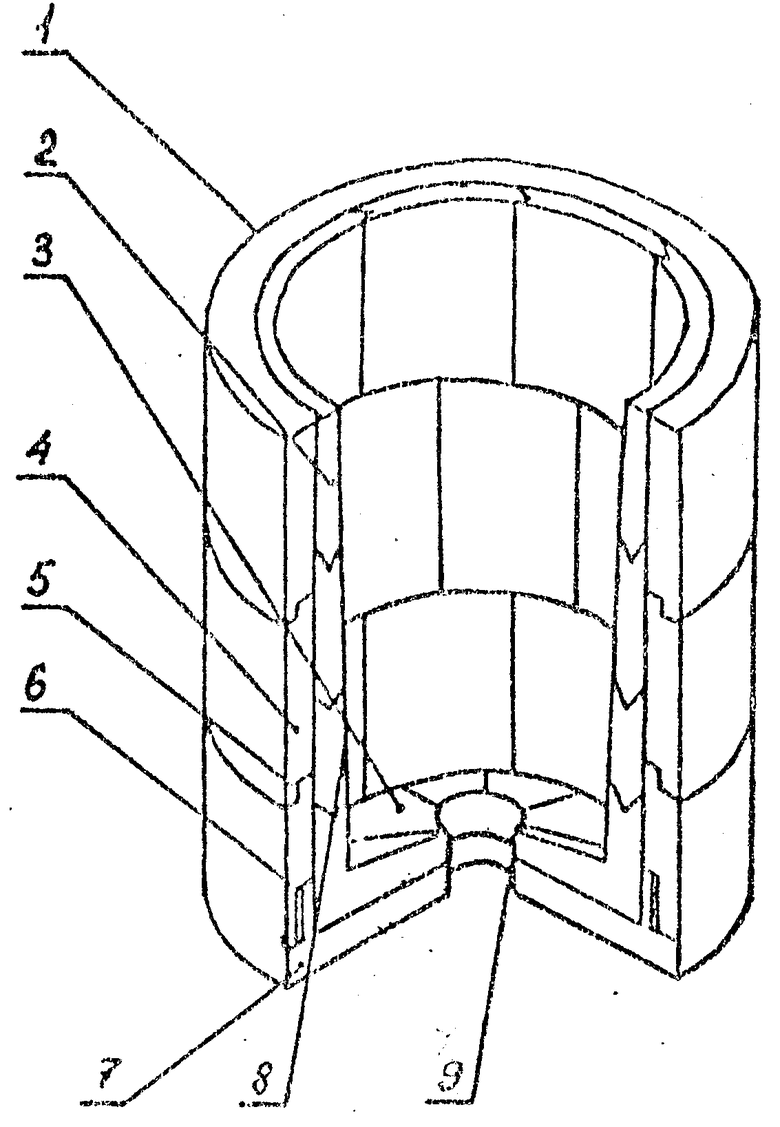

На чертеже показан общий вид с разрезом в изометрии графитового тигля преимущественно для плавки тяжелых металлов.
Графитовый тигель 1 преимущественно для плавки тяжелых металлов содержит блоки 2 боковой поверхности и блоки 3 дна тигеля. Графитовый тигель 1 снабжен дополнительной внешней футеровкой из сплошных колец 4, соединенных между собой в замок 5 и по резьбе 6 с дном 7, также входящим в дополнительную внешнюю футеровку. Основные блоки 2 выполнены в виде секторов колец с наклонной внутренней поверхностью 8 с расширением в сторону дна 7, а прилегающие к дну блоки 3 выполнены с выступами в нижней части в форме сектора круга. В дне 3 выполнено отверстие 9, закрываемое графитовой пробкой на время плавки, которую при сливе разрушают. Во все стыки введены вставки из смеси карбонизуемого полимера с углеродной крупкой, например, фенолформальдегидной смолы ФФН-3 с отвердителем и графитовой пыли фракции 0,2 мм. Далее тигель термообрабатывают.
Графитовый тигель преимущественно для плавки тяжелых металлов используется и работает следующим образом.
Тигель 1 устанавливают в индуктор, загружают садку и включают нагрев. При этом наибольшее выделение энергии происходит в кольцах 4, однако, так как они являются сплошными, то перегрев на стыках элементов не происходит. Расплав давит на блоки 2, 3 и на стыки, но этому давлению противостоят внешние кольца 4 и дно 7, что приводит к повышению характеристик тигля. После расплавления разрушают пробку, закрывающую отверстие 9, и сливают расплав.
По сравнению с прототипом применение изобретения позволяет получить в среднем снижение стоимости тигля на 20% снижение потерь сырья на 22,5% увеличение срока службы на 22,9%
