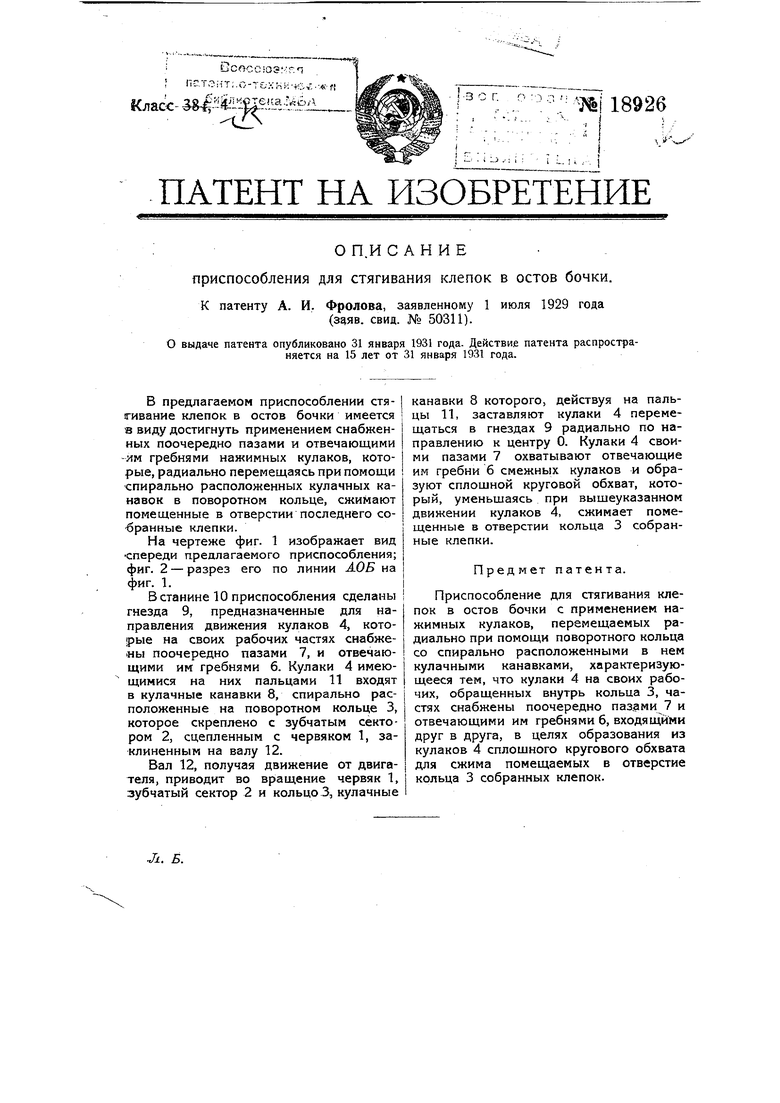

Приспособление для стягивания клепок в остов бочки Советский патент 1931 года по МПК B27H5/10

В предлагаемом приспособлении стя гивание клепок в остов бочки имеется S виду достигнуть применением снабженных поочередно пазами и отвечающими -им гребнями нажимных кулаков, которые, радиально перемещаясь при помощи спирально расположенных кулачных канавок в поворотном кольце, сжимают помещенные в отверстии последнего собранные клепки.

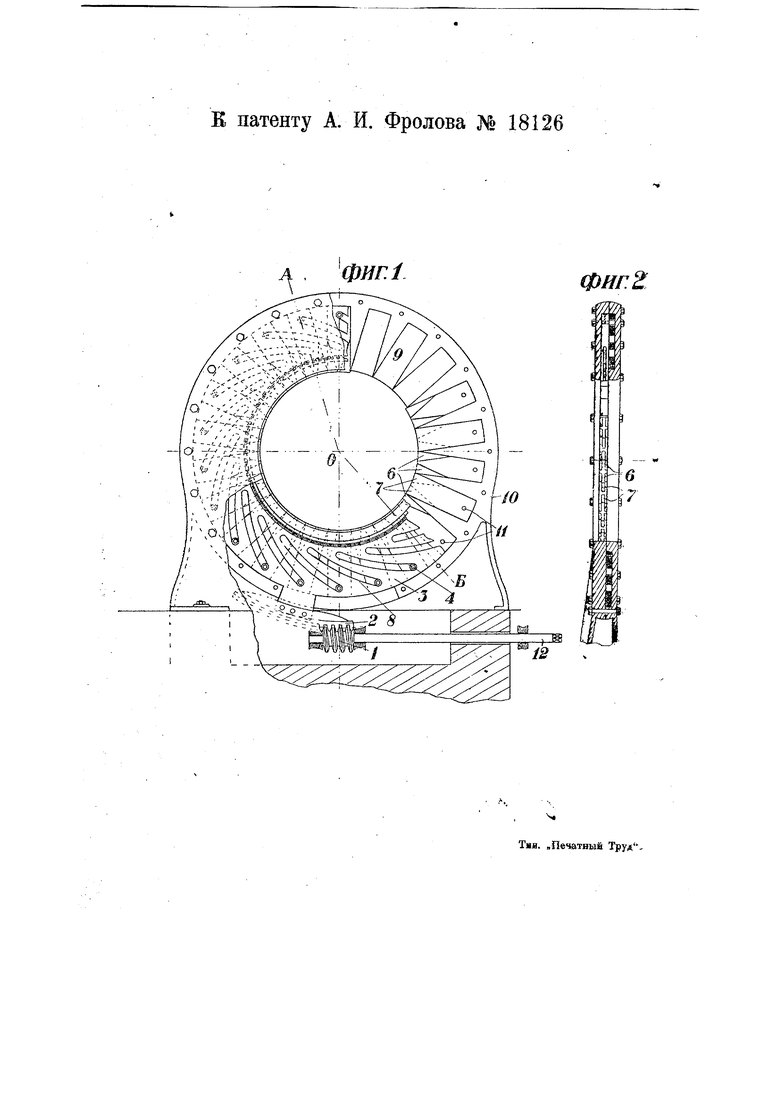

На чертеже фиг. 1 изображает вид спереди предлагаемого приспособления; фиг. 2 - разрез его по линии АОБ на фиг. 1.

В станине 10 приспособления сделаны гнезда 9, предназначенные для направления движения кулаков 4, которые на своих рабочих частях снабжены поочередно пазами 7, и отвечающими им гребнями 6. Кулаки 4 имеющимися на них пальцами 11 входят в кулачные канавки 8, спирально расположенные на поворотном кольце 3, которое скреплено с зубчатым сектором 2, сцепленным с червяком 1, заклиненным на валу 12.

Вал 12, получая движение от двигателя, приводит во В1эащение червяк 1, зубчатый сектор 2 и кольцо 3, кулачные

канавки 8 которого, действуя на пальцы 11, заставляют кулаки 4 перемещаться в гнездах 9 радиально по направлению к центру 0. Кулаки 4 своими пазами 7 охватывают отвечающие им гребни б смежных кулаков и образуют СПЛОШНОЙ круговой обхват, который, уменьшаясь при вышеуказанном движении кулаков 4, сжимает помещенные в отверстии кольца 3 собранные клепки.

Предмет патента.

Приспособление для стягивания клепок в остов бочки с применением нажимных кулаков, перемещаемых радиально при помощи поворотного кольца со спирально расположенными в нем кулачными канавками, характеризующееся тем, что кулаки 4 на своих рабочих, обращенных внутрь кольца 3, частях снабжены поочередно паз,ами 7 и отвечающими им гребнями б, входяи йми друг в друга, в целях образования из кулаков 4 сплощного кругового обхвата ДЛЯ сжима помещаемых в отверстие кольца 3 собранных клепок. фя/:/ фиг. 2
