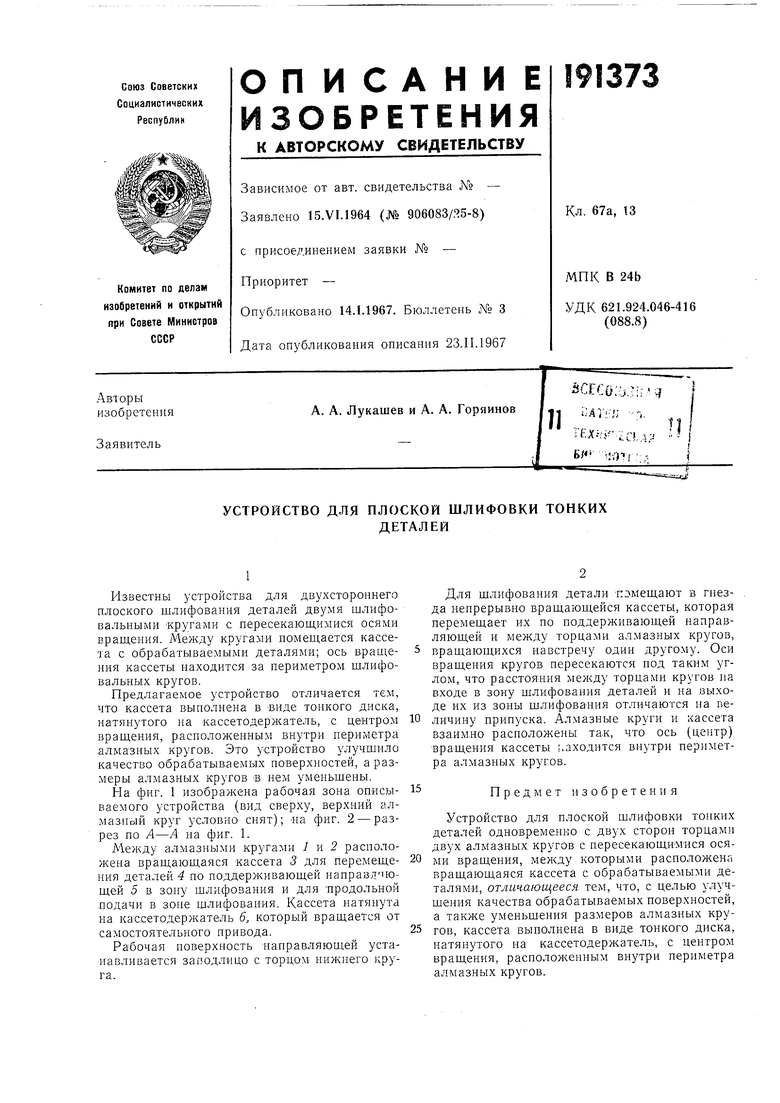

УСТРОЙСТВО для ПЛОСКОЙ шлифовки тонкихДЕТАЛЕЙ Советский патент 1967 года по МПК B24B37/04

Известны устройства для двухстороннего плоского шлифования деталей двумя шлифовальными кругами с пересекающимися осями вращения. Между кругами помещается кассета с обрабатываемыми деталями; ось вращения кассеты находится за периметром шлифовальных кругов.

Предлагаемое устройство отличается тем, что кассета выполнена в виде тонкого диска, натянутого на кассетодержатель, с центром вращения, расположенным внутри периметра алмазных кругов. Это устройство улучшило качество обрабатываемых поверхностей, а размеры алмазных кругов в нем уменьшены.

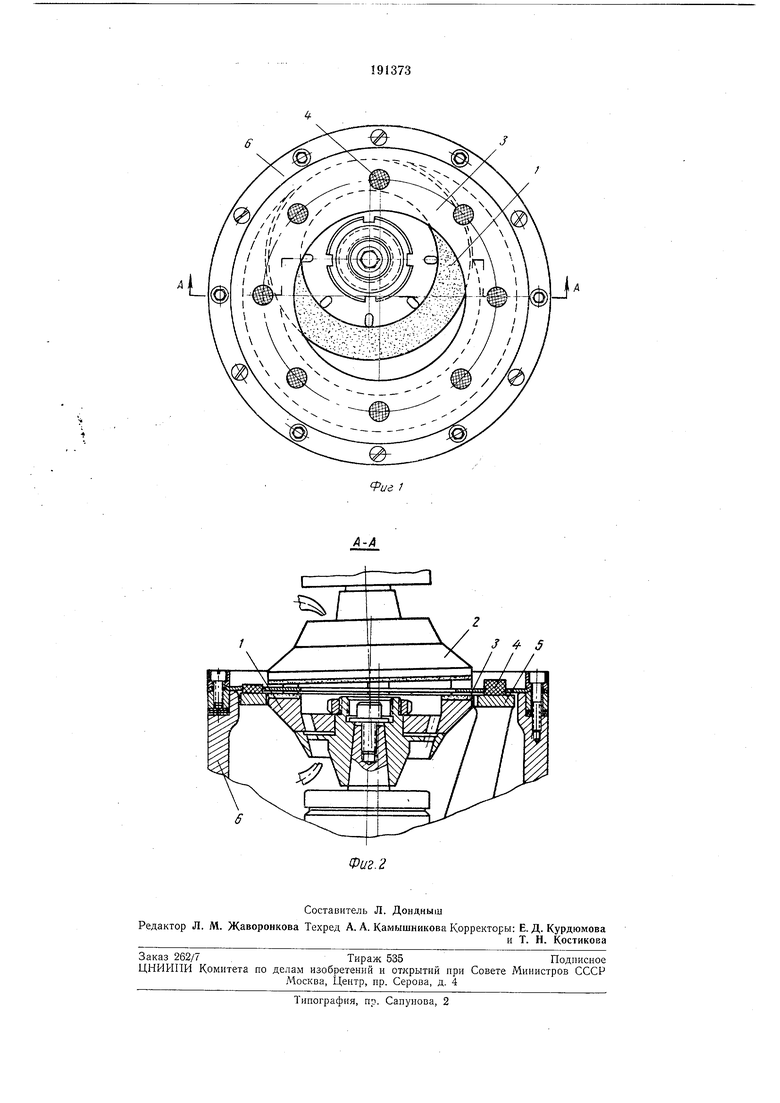

На фиг. 1 изображена рабочая зона описываемого устройства (вид сверху, верхний алмазный круг условно снят); «а фнг. 2 - разрез по А-А на фиг. 1.

Между алмазными кругами 1 н 2 расположена вращающаяся кассета 3 для перемещения деталей 4 по поддерживающей направятющей 5 в зону шлифования и для продольной подачи в зоне шлифования. Кассета натянута на кассетодержатель 6, который вращается от салшстоятельного привода.

Рабочая поверхность направляющей устанавливается заподлицо с торцом нижнего круга.

Для шлифования детали помещают в гнезда непрерывно вращающейся кассеты, которая перемещает их по поддерживающей направляющей и между торцами алмазных кругов,

вращающихся навстречу один другому. Оси вращения кругов пересекаются под таким углом, что расстояния между торцами кругов на входе в зону шлифования деталей и на выходе их из зоны шлифования отличаются на пеличину припуска. Алмазные круги и кассета взаимно расположены так, что ось (центр) вращения кассеты находится внутри периметра алмазных кругов.

Предмет изобретения

Устройство для плоской шлифовки тонких деталей одновременно с двух сторон торцам двух алмазных кругов с иересекающиМися осями вращения, между которыми располол ена вращающаяся кассета с обрабатываемыми деталями, отличающееся тем, что, с целью улучшения качества обрабатываемых поверхностей, а также уменьшения размеров алмазных кругов, кассета выполнена в виде тонкого диска, натянутого на кассетодержатель, с центром вращения, располол енным внутри периметра алмазных кругов.
