Известны устройства для вибрационного уплотнения грузов в железнодорожных вагонах с вибровозбудителем и лрижимным элементом.
Отличие нредложенного устройства в том, что вибровозбудитель смонтирован на упругой встаВКе, закренленной на прижимном элементе. Такое выполнение устройства обеспечивает колебание вагона при выключенных рессорных комплектах.

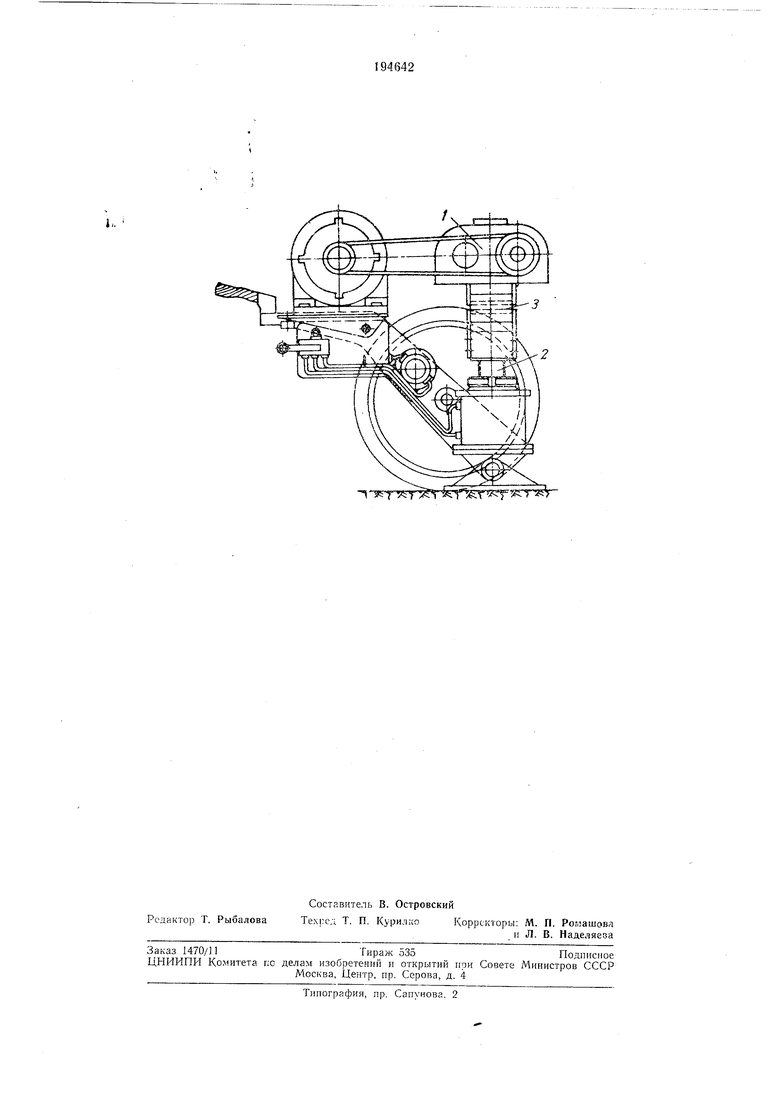

На чертеже схематически изображено описываемое устройство.
Устройство содержит вибровозбудитель У и прижимной элемент 2. Вибровозбудитель смонтирован на упругой вставке 3, закрепленной на прижимиом элементе.
При вибрационном уплотнении груза вибровозбудитель сообщает Колебания кузову нагруженного вагона. Так как кузов вагона опирается ilia упругую вставку, колебания его зависят от упругих С1ЮЙСТВ вставки и технической характеристики вибровозбудителя. Это позволяет создать заданный режим уплотнения груза При выключенных рессорных комплектах ходовых частей вагона.
Предмет изобретения
Устройство для вибрационного уплотнения грузов в железнодорожных вагонах с вибровозбудителем и прижим-ным элементом, отличающееся тем, что, с целью обеспечения колебаний вагона при выключенных рессорных комплектах, вибровозбудитель смонтирован на упругой вставке, закрепленной на прижимном элементе.
ib
- -gTf RT fen ST grr V
