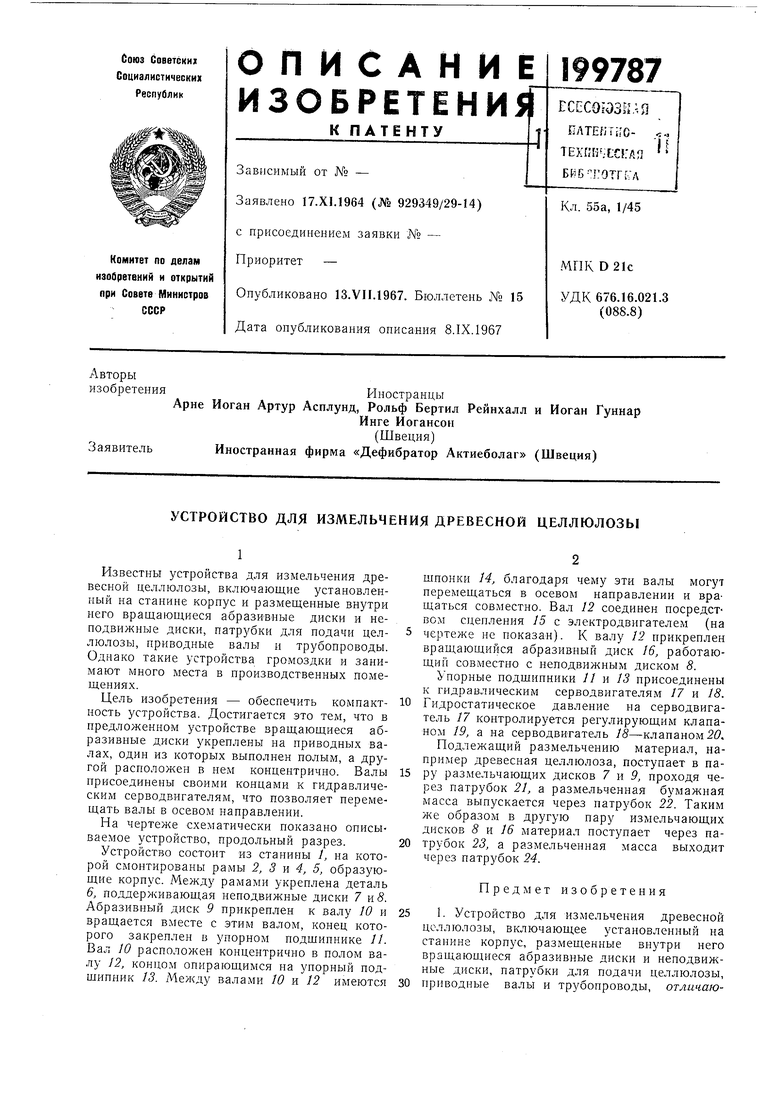

УСТРОЙСТВО для ИЗМЕЛЬЧЕНИЯ ДРЕВЕСНОЙ ЦЕЛЛЮЛОЗЫ Советский патент 1967 года по МПК D21D1/34

Известны устройства для измельчения древесной целлюлозы, включающие установленный на станине корпус и размещенные внутри него вращающиеся абразивные диски и неподвижные диски, патрубки для подачи целлюлозы, нрнводные валы и трубопроводы. Однако такие устройства громоздки и занимают много места в производственных помещениях.

Цель изобретения - обеспечить компактность устройства. Достигается это тем, что в предложенном устройстве вращающиеся абразивные диски укреплены на приводных валах, один из которых выполнен полым, а другой расположен в нем концентрично. Валы присоединены своими концами к гидравлическим серводвигателям, что позволяет перемещать валы в осевом направлении.

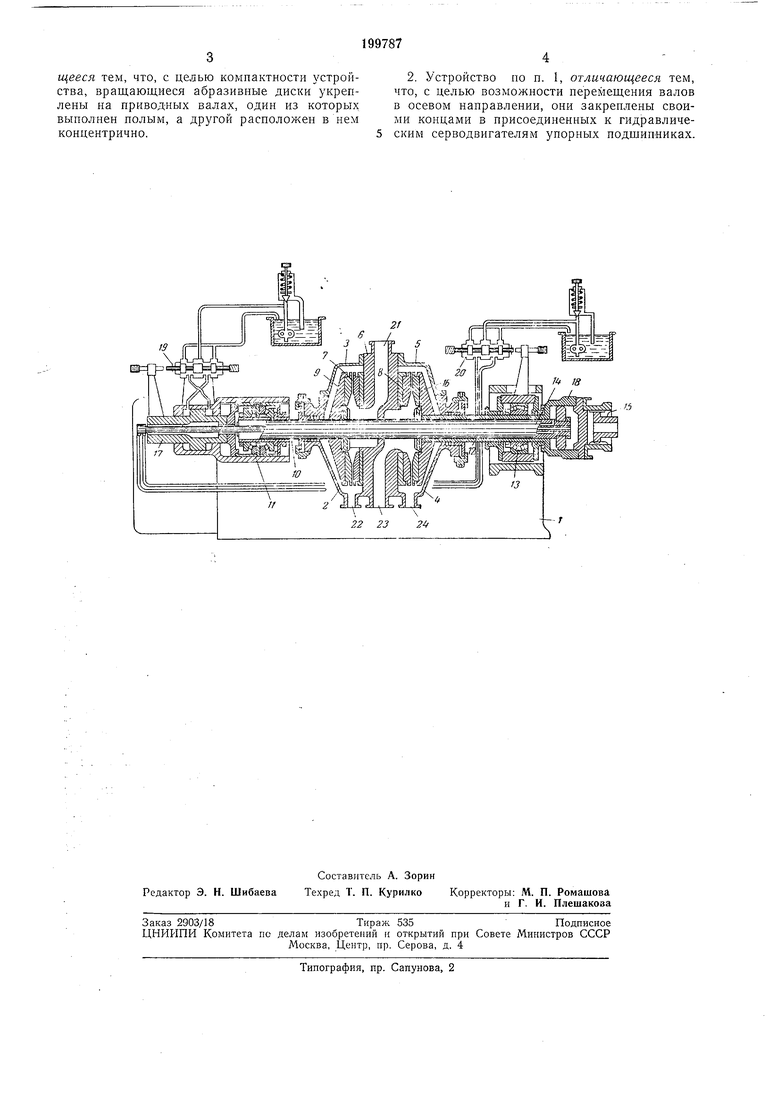

На чертеже схематически показано описываемое устройство, продольный разрез.

Устройство состоит из станины 1, на которой смонтированы рамы 2, 3 -я 4, 5, образующие корпус. Между рамами укреплена деталь 6, поддерживающая неподвилсные диски 7 . Абразивный диск 9 прикреплен к валу 10 и вращается вместе с этим валом, конец которого закреплен в упорном подшипнике //. Вал 10 расположен концентрично в полом валу 12, концом опирающимся на упорный подщипник 13. Между валами 10 и 12 имеются

шпонки 14, благодаря чему эти валы могут перемещаться в осевом направлении и вращаться совместно. Вал 12 соединен посредством сцепления 15 с электродвигателем (на

чертеже не показан). К валу 12 прикреплен вращающийся абразивный диск 16, работающий совместно с неподвижным диском 8.

Упорные подшипники 11 м 13 присоединены к гидравлическим серводвигателям 17 и 18.

Гидростатическое давление на серводвигатель 17 контролируется регулирующим клапаном 19, а на серводвигатель 18-клапаном 2(9. Подлежащий размельчению материал, например древесная целлюлоза, поступает в пару размельчающих дисков 7 и 9, проходя через патрубок 21, а размельченная бумажная масса выпускается через патрубок 22. Таким же образом в другую пару измельчающих дисков 8 и 16 материал поступает через патрубок 23, а размельченная масса выходит через патрубок 24.

Предмет изобретения

1. Устройство для измельчения древесной целлюлозы, включающее установленный на станине корпус, размещенные внутри него вращающиеся абразивные диски и неподвижные диски, патрубки для подачи целлюлозы,

щееся тем, что, с целью компактности устройства, вращающиеся абразивные диски укреплены на приводных валах, один из которых выполнен полым, а другой расположен в нем концеитрично.

2. Устройство по п. 1, отличающееся тем, что, с целью возможности перемещения валов в осевом направлении, они закреплены своими концами в присоединенных к гидравлическим серводвигателям упорных подшипниках.
