УСТРОЙСТВО для ПОСТАНОВКИ кожных Советский патент 1968 года по МПК A61B10/00

Известны устройства для постановки кожных аппликационных проб, содержащие корпус с креплением для руки и емкостей для аллергенов.

В предлагаемом устройстве, в отличие от известных, емкости для аллергенов выполнены в виде углублений в общем корпусе из прозрачного материала, причем корпус имеет средства для обеспечения плотного прилегания к коже пациента.

Такое выполнение устройства упрощает постановку диагностических проб с несколькими аллергенами в условиях производства.

В качестве средства обеспечения плотного прилегания к коже пациента используют эластичную, регулируемую по длине ленту, прикрепляемую, например, крючками к ушкам корпуса устройства.

Для исключения возможности химического взаимодействия материала корпуса, например синтетических прозрачных материалов, с некоторыми из аллергенов устройство снабжено съемными стеклянными стаканчиками, соответствующими по форме углублениям корлуса.

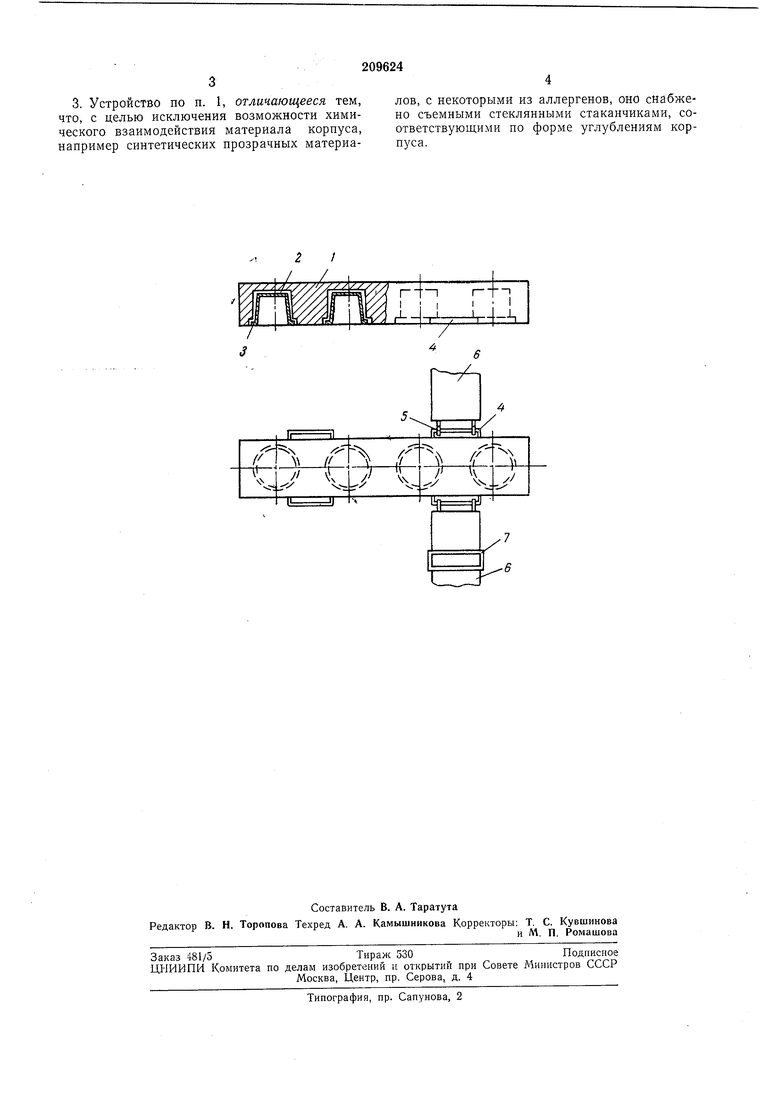

На чертеже изображено описываемое устройство в двух Проекциях.

в которые вставляют стеклянные стаканчики 3. К ущкам 4, укрепленным на корпусе при помощи крючков 5, прикрепляют эластичные ленты 6 с пряЖКой 7 для регулирования плотности прилегания устройства к коже пациента.

Для постановки кожных аппликационных проб в стаканчики 3 наливают испытуемое вещество и устанавливают их в углублении 2. Все устройство прикладывают к коже предплечья и укрепляют эластичными лентами 6.

Предмет изобретения

1.Устройство для постановки кожных аппликационных проб, содержащее корпус с креплением для ручки и емкостей для аллергенов, отличающееся тем, что, с целью упрощения постановки диагностических проб с несколькими аллергенами в условиях производства, емкости для аллергенов выполнены в виде углублений в общем корпусе из прозрачного материала, причем корпус имеет средства обеспечения плотного прилегания к коже пациента.

2.Устройство по п. 1, отличающееся тем, что в качестве средства обеспечения плотного прилегания к коже пациента использована эластичная, регулируемая по длине лента, прикрепляемая, например, крючками к ущкам корпуса устройства.

3. Устройство по п. 1, отличающееся тем, что, с целью исключения возможности химического взаимодействия материала корпуса, например синтетических прозрачных материалов, с некоторыми из аллергенов, оно снабжено съемными стеклянными стаканчиками, соответствующими по форме углублениям корпуса.
