Известны станки для разрезки планок на детали клавиатурной механики, включающие станину, механизм подачи и зажима деталей.
Предложенный станок для повышения точности нарезки деталей клавиатурной механики выполнен с приспособлением для крепления отпиливаемой детали в момент резания и механизмом их укладки. Этот механизм выполнен с толкателем, имеющим скос и совершающим возвратно-поступательное движение по контуру.
Приспособление для крепления отпиливаемой детали в момент резания выполнено в виде изогнутой пластинчатой пружины, установленной под пильным диском.

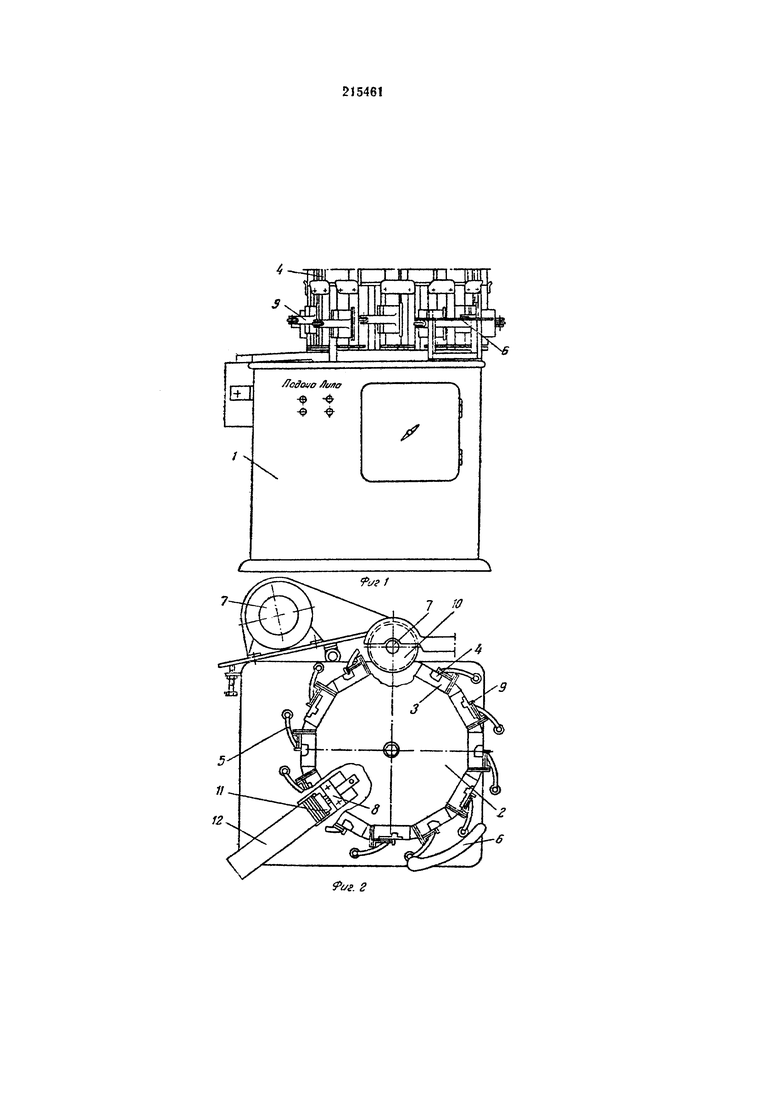

На фиг. 1 изображен вид станка; на фиг. 2 - механизм разрезки планок.
Автомат имеет станину 1, барабан 2 с кассетами 3 для профилированных планок 4, электромеханический привод вращения барабана, механизм зажима 5 планки в кассете, механизм подачи 6 планок на заданный размер, механизм резания 7 (пиления строгальной пилой), механизм укладки 8 готовых деталей в зац, приспособление для крепления отпиливаемой детали в момент резания.
Кассеты 3 барабана 2 заполняются планками 4. Нажатием пусковой кнопки «пила» приводится во вращательное движение диск строгальной пилы, совершающий 8-10 тыс. об/мин.
Нажатием пусковой кнопки «подача» сообщается вращение барабану 2, совершающему десять об/мин.
Когда кассета 3 с планкой 4 проходит участок механизма подачи 6 планок на заданный размер, рычажный прижим 9 отжимается и планка 4 опускается на заданный размер. Затем прижим 9 снова зажимает планку в кассете, а барабан 2 подает ее на пилу 10. Деталь, отпиливаемая от планки, в момент резания поджимается пластинчатой пружиной, расположенной под пилой.
Отпиленная деталь, оставаясь в кассете, скользит по направляющей до механизма укладки 8 деталей в зац, где кулачком 11 выталкивается в лоток 12.
| название | год | авторы | номер документа |
|---|---|---|---|
| КРУГЛОПИЛЬНЫЙ ТОРЦОВОЧНЫЙ СТАНОК | 1994 |
|
RU2078682C1 |
| АГРЕГАТНЫЙ ДЕРЕВООБРАБАТЫВАЮЩИЙ СТАНОК И НАСАДКА К НЕМУ | 1999 |
|
RU2161554C1 |
| Станок универсальный малогабаритный | 2017 |
|
RU2644017C1 |
| Поперечный строгальный станок для нарезания лобзиковых пил и ножовочных полотен | 1933 |
|
SU37445A1 |
| СПОСОБ ПОПЕРЕЧНОЙ РАСПИЛОВКИ ЗАГОТОВОК И СТАНОК ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ | 1993 |
|
RU2057639C1 |
| Линия изготовления щитовых деталей | 1986 |
|
SU1445962A1 |
| СТАНОК ДЕРЕВООБРАБАТЫВАЮЩИЙ КРУГЛОПИЛЬНО-СТРОГАЛЬНЫЙ МНОГОПИЛЬНЫЙ | 1998 |
|
RU2147279C1 |
| СТАНОК ДЛЯ ПРОДОЛЬНОЙ РАСПИЛОВКИ БРЕВЕН | 1992 |
|
RU2028935C1 |
| СТАНОК ДЛЯ ИЗГОТОВЛЕНИЯ ПАРКЕТНОЙ ПЛАНКИ | 1992 |
|
RU2015884C1 |
| Полуавтомат для получения планок | 1979 |
|
SU816746A1 |
1. Станок для разрезки планок на детали клавиатурной механики, включающий станину, механизм подачи и зажима деталей, отличающийся тем, что, с целью повышения точности нарезки детален клавиатурной механики, станок выполнен с приспособлением для крепления отпиливаемой детали в момент резания и механизмом укладки их.
2. Станок по п. 1, отличающийся тем, что приспособление для крепления отпиливаемой детали в момент резания выполнено в виде изогнутой пластинчатой пружины, установленной под пильным диском.
3. Станок по п. 1, отличающийся тем, что механизм укладки деталей выполнен с толкателем, имеющим скос и совершающим возвратно-поступательное движение по копиру.
