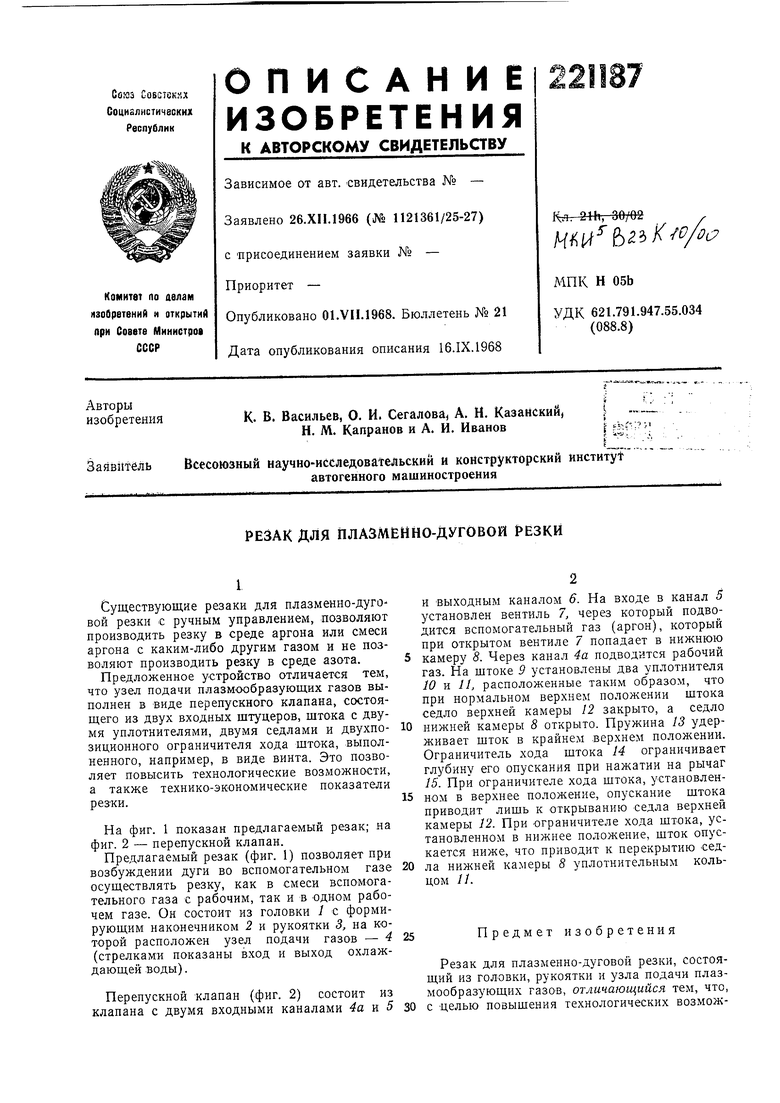

РЕЗАК ДЛЯ ПЛАЗМЕННО-ДУГОВОЙ РЕЗКИ Советский патент 1968 года по МПК B23K10/00 B23K7/10 B23K31/00

Существующие резаки для плазменно-дуго вой резки € ручным управлением, позволяют производить резку в среде аргона или смеси аргона с каким-либо другим газом и не позволяют производить резку в среде азота.

Предложенное устройство отличается тем, что узел подачи плазмообразующих газов выполнен в виде перепускного клапана, состоящего из двух входных штуцеров, штока с двумя уплотнителями, двумя седлами и двухпозиционного ограничителя хода штока, выполненного, например, в виде винта. Это позволяет повысить технологические возможности, а также технико-экономические показатели резки.

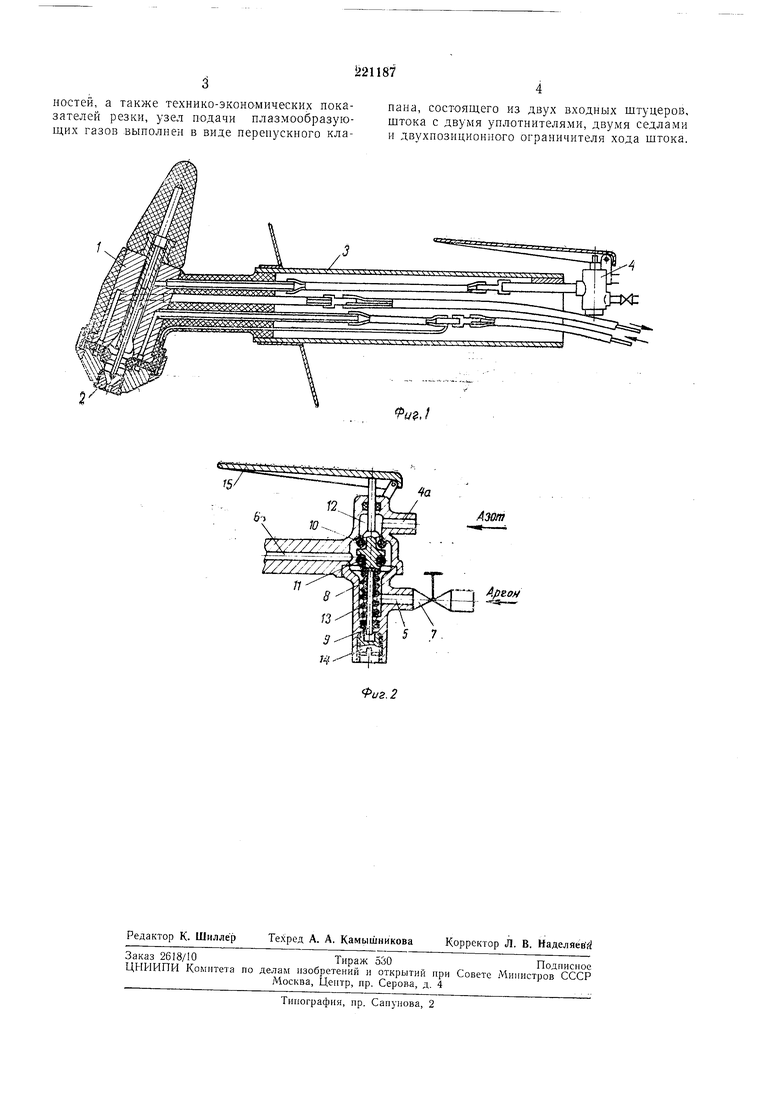

Па фиг. 1 показан предлагаемый резак; на фиг. 2 - перепускной клапан.

Предлагаемый резак (фиг. 1) позволяет при возбуждении дуги во вспомогательном газе осуществлять резку, как в смеси вспомогательного газа с рабочим, так и в одном рабочем газе. Он состоит из головки / с формирующим наконечником 2 и рукоятки В, на которой расположен узел подачи газов - 4 (стрелками показаны вход и выход охлаждающей воды).

и ВЫХОДНЫМ каналом 6. На входе в канал 5 установлен вентиль 7, через который подводится вспомогательный газ (аргон), который при открытом вентиле 7 попадает в нижнюю камеру S. Через канал 4а подводится рабочий газ. На штоке 9 установлены два уплотнителя 10 и И, расположенные таким образом, что при нормальном верхнем положении штока седло верхней камеры 12 закрыто, а седло нижней камеры 8 открыто. Пружина /сЗ удерживает шток в крайнем верхнем положении. Ограничитель хода штока 14 ограничивает глубину его опускания при нажатии на рычаг 15. При ограничителе хода штока, установленном в верхнее положение, опускание штока приводит лишь к открыванию седла верхней камеры 12. При ограничителе хода штока, установленном в нижнее положение, шток опускается ниже, что приводит к перекрытию седла нижней камеры 8 уплотнительным кольцом /А

Предмет изобретения

ностей, а также технико-экономических показателей резки, узел подачи плазмообразующих газов .выполнен в виде перепускного клапана, состоящего из двух входных штуцеров, штока с двумя уплотнителями, двумя седлами и двухнозиционного ограничителя хода штока.

Азот
