Известны способы определения компонентов напряжений и физико-механических свойств напряженного твердого тела, заключающиеся в том, что в напряженном твердом теле сверлят отверстие, устанавливают в это отверстие подкрепляющее тело и измеряют его напряжение с помощью датчиков.
Предлагаемый способ отличается тем, что подкрепляющее тело предварительно тарируют в блоках, форма и размеры которых эквивалентны по условиям передачи напряженного состояния от исследуемого тела к подкрепляющему, меняя конструктивные размеры подкрепляющего тела и положение в нем датчиков, после чего определяют физико-механические свойства методом множественной корреляции.

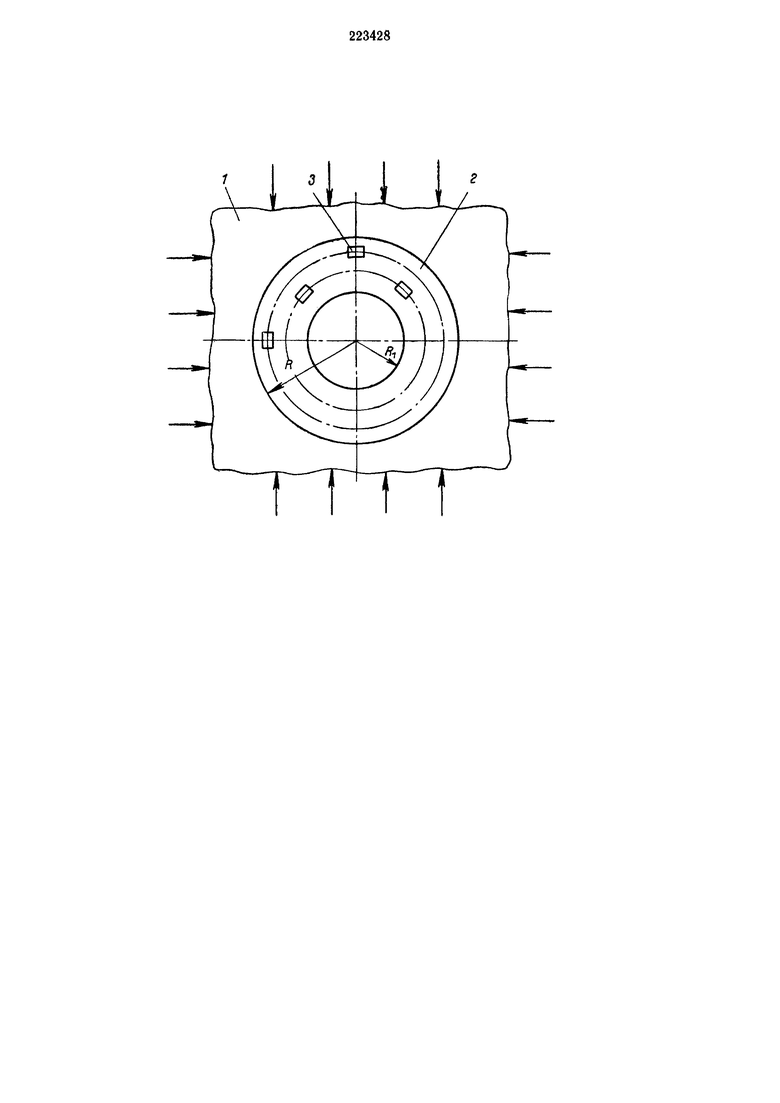

На чертеже представлена схема проведения измерений по предлагаемому способу.
В напряженном твердом теле 1 сверлят отверстие с радиусом R, затем устанавливают в него подкрепляющее тело 2 с внутренним радиусом R1. Подкрепляющее тело должно иметь известные механические свойства, определенные конструктивные размеры и определенные места установки датчиков 3, измеряющих в местах своего размещения напряжения в подкрепляющем теле.
Подкрепляющее тело предварительно тарируют в блоках, форма и размеры которых эквивалентны по условиям передачи напряженного состояния от исследуемого тела 1 к подкрепляющему, меняя конструктивные размеры подкрепляющего тела и положение в нем датчиков 3. В качестве материала подкрепляющего тела используют, например, расширяющийся цемент.
По тарировочным данным методом множественной корреляции составляют систему уравнений, объединяющую показания датчиков со свойствами исследуемого блока и напряжениями в нем. Число уравнений и число датчиков 3 в подкрепляющем теле 2 не должно быть меньше числа неизвестных, входящих в уравнения.
Показания датчиков 3 в подкрепляющем теле после помещения последнего в отверстие радиуса R исследуемого тела 1 подставляют в полученную систему уравнений. Решив систему, получают нужные параметры.
| название | год | авторы | номер документа |
|---|---|---|---|
| СПОСОБ ИСПЫТАНИЙ УЗЛОВ ТРЕНИЯ | 2006 |
|
RU2343450C2 |
| СПОСОБ КОМПЛЕКСНОГО ОПРЕДЕЛЕНИЯ ТЕПЛОФИЗИЧЕСКИХ СВОЙСТВ МАТЕРИАЛОВ | 1999 |
|
RU2167412C2 |
| СПОСОБ ОПРЕДЕЛЕНИЯ ТВЕРДОСТИ ПОКРЫТИЯ НА ИЗДЕЛИИ | 2018 |
|
RU2698474C1 |
| СПОСОБ ОПРЕДЕЛЕНИЯ ОСТАТОЧНОГО РЕСУРСА ТРУБОПРОВОДА | 2016 |
|
RU2654154C2 |
| УСТРОЙСТВО ДЛЯ ЭКСПРЕСС-ДИАГНОСТИКИ РЕЗОНАНСНЫХ СВОЙСТВ ДРЕВЕСИНЫ НА КОРНЮ | 2014 |
|
RU2577886C2 |
| Способ определения структурных характеристик изделий из полимерных композиционных материалов и устройство для его осуществления | 2023 |
|
RU2809932C1 |
| НЕЛИНЕЙНЫЙ МОДУЛЯЦИОННЫЙ СПОСОБ МОНИТОРИНГА СОСТОЯНИЯ ПРОТЯЖЕННЫХ КОНСТРУКЦИЙ И УСТРОЙСТВО ДЛЯ ЕГО РЕАЛИЗАЦИИ | 2022 |
|
RU2799241C1 |
| ПРОГНОЗИРОВАНИЕ ВЕЛИЧИНЫ ПОЛОСТИ В СИСТЕМАХ УПЛОТНЕННОГО СЛОЯ С ИСПОЛЬЗОВАНИЕМ НОВЫХ КОРРЕЛЯЦИЙ И МАТЕМАТИЧЕСКОЙ МОДЕЛИ | 2003 |
|
RU2363735C2 |
| СПОСОБ ИЗГОТОВЛЕНИЯ РОТОРА ЛОПАТОЧНОЙ МАШИНЫ | 1991 |
|
RU2047464C1 |
| Способ определения допустимых нагрузок | 1986 |
|
SU1452979A1 |
Способ определения компонентов напряжений и физико-механических свойств напряженного твердого тела путем сверления в нем отверстия, установки в это отверстие подкрепляющего тела и измерения его напряжения с помощью датчиков, отличающийся тем, что, с целью повышения точности, подкрепляющеетело предварительно тарируют в блоках, форма и размеры которых эквивалентны по условиям передачи напряженного состояния от исследуемого тела к подкрепляющему, меняя конструктивные размеры подкрепляющего тела и положение в нем датчиков, после чего определяют физико-механические свойства методом множественной корреляции.
