Устройство для навивания линолеума в рулоны перед резкой его Советский патент 1931 года по МПК B65H18/06 B65H23/35

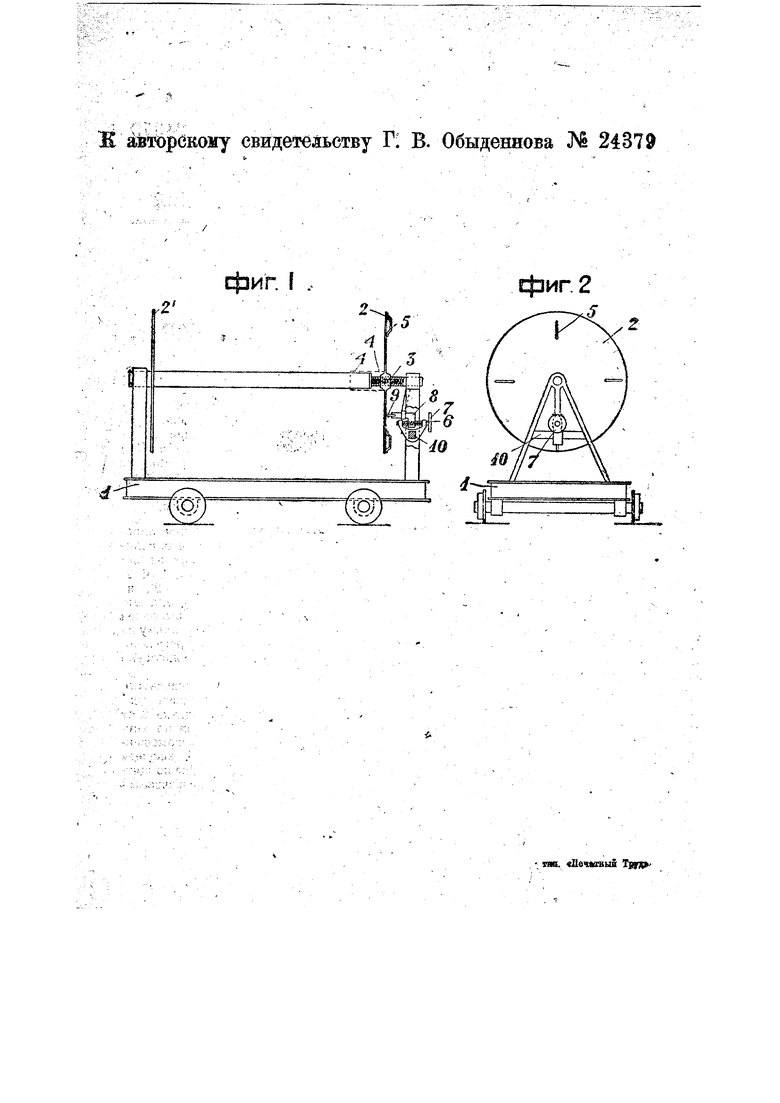

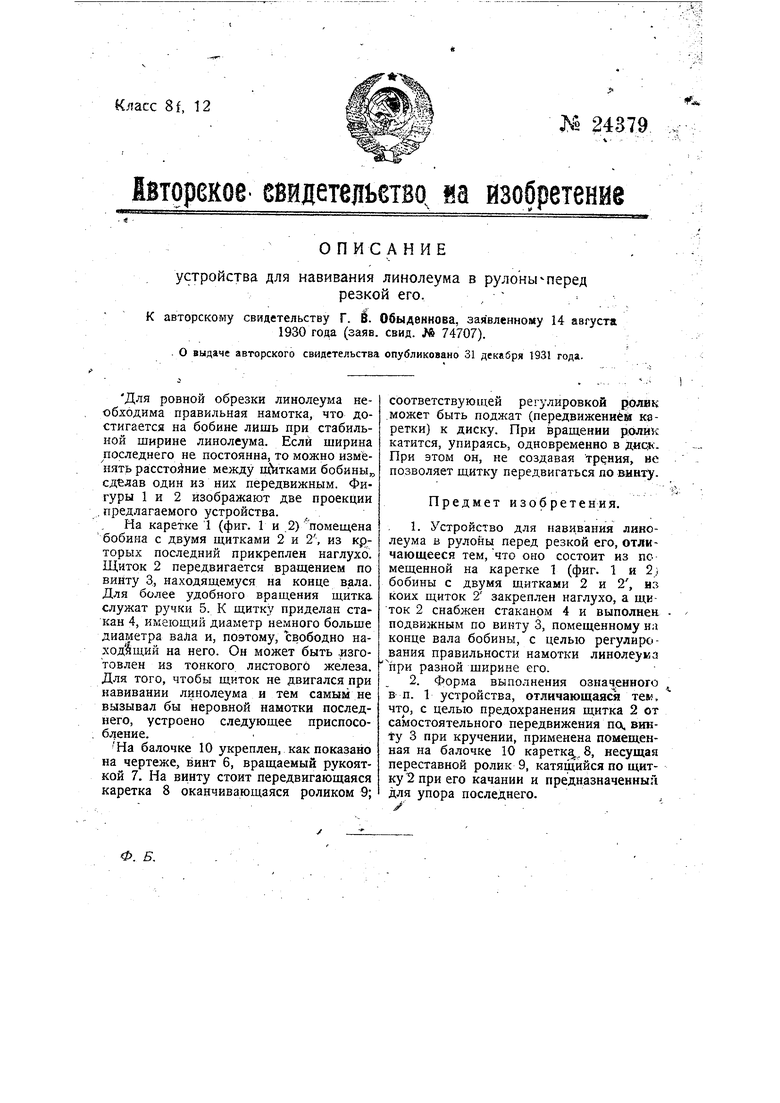

Для ровной обрезки линолеума необходима правильная намотка, что достигается на бобине лишь при стабильной ширине линолеума. Если ширина последнего не постоянна, то можно изменять расстояние между и йтками бобины сделав один из них передвижным. Фигуры 1 и 2 изображают две проекции .предлагаемого устройства.

На каретке 1 (фиг. 1 и ,2) помещена бобина с двумя щитками 2 и 2, из кдторых последний прикреплен наглухо. Щиток 2 передвигается вращением по винту 3, находящемуся на конце вала. Для более удобного вращения щитка, служат ручки 5. К щитку приделан стакан 4, имеющий диаметр немного больше диаметра вала и, поэтому, свободно наход: щий на него. Он может быть .изготовлен из тонкого листового железа. Для того, чтобы щиток не двигался при навивании линолеума и тем самым не вызывал бы неровной намотки последнего, устроено следующее приспособление.

На балочке 10 укреплен, как показано на чертеже, винт 6, вращаемый рукояткой 7, На винту стоит передвигающаяся каретка 8 оканчивающаяся роликом 9;

соответствующей регулировкой ролик .может быть поджат (передвижениёй каретки) к диску. При вращении ролик катится, упираясь, одновременно в дисз. При этом он, не создавая трения, не позволяет щитку передвигаться по винту.

Предмет изобретения.

1.Устройство для нави.вания линолеума в рулонь перед резкой его, отличающееся тем,что оно состоит из пс мещенной на каретке 1 (фиг. 1 и 2,; бобины с двумя щитками 2 и 2, из коих щиток 2 закреплен наглухо, а щиток 2 снабжен стаканом 4 и выполнен подвижным по винту 3, помещенному на конце вала бобины, с целью регулирования правильности намотки линолеума йри разной ширине его.

2.Форма выполнения означ.енного в п. 1 устройства, отличающаяся тем, что, с целью предохранения щитка 2 от самостоятельного передвижения па. винту 3 при кручении, применена помещенная на балочке 10 каретку. 8, несущая переставной ролик 9, катящийся по щитку :2 при его качании и предназначенный для упора последнего. - к а ШрСкому свидетельству Г: В. Обыденнова № 24379

ИГ I .

фиг 2

:|
