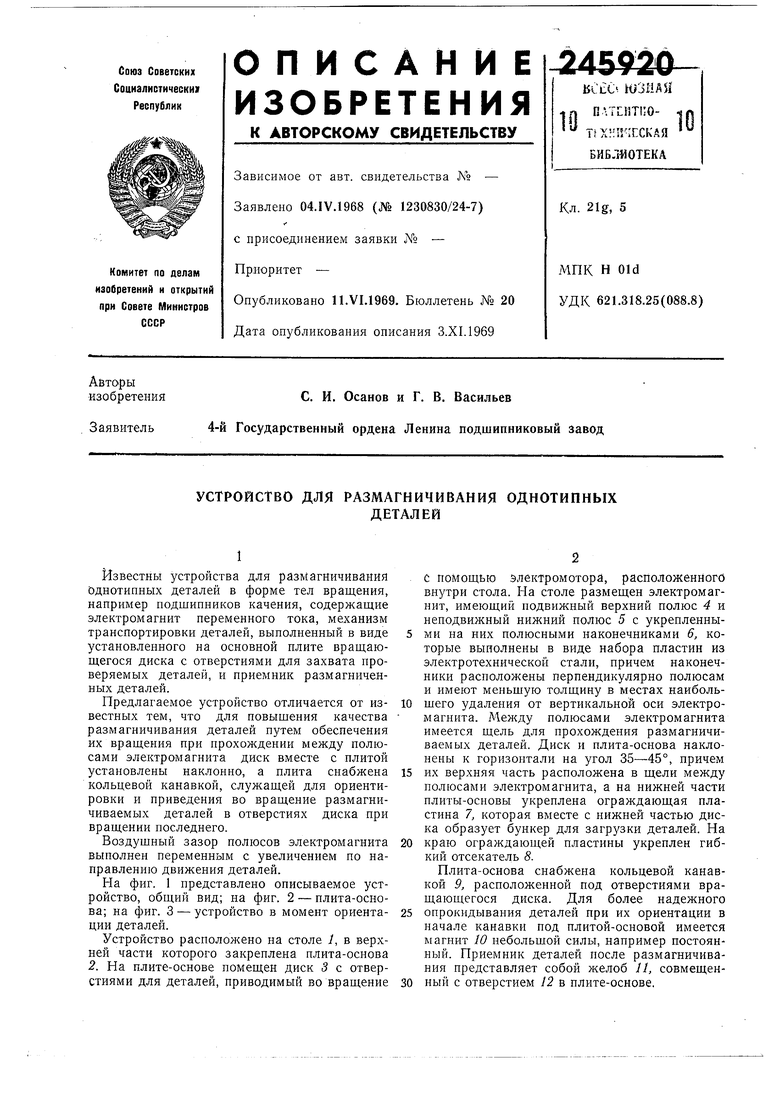

УСТРОЙСТВО для РАЗМАГНИЧИВАНИЯ ОДНОТИПНЫХДЕТАЛЕЙ Советский патент 1969 года по МПК H01F13/00

Известны устройства для размагничивания Однотипных деталей в форме тел вращения, например подшипников качения, содержащие электромагнит переменного тока, механизм транспортировки деталей, выполненный в виде установленного на основной плите вращающегося диска с отверстиями для захвата проверяемых деталей, и приемник размагниченных деталей.

Предлагаемое устройство отличается от известных тем, что для повышения качества размагничивания деталей путем обеспечения их вращения при прохождении между полюсами электромагнита диск вместе с плитой установлены наклонно, а плита снабжена кольцевой канавкой, служащей для ориентировки и приведения во вращение размагничиваемых деталей в отверстиях диска при вращении последнего.

Воздушный зазор полюсов электромагнита выполнен переменным с увеличением по направлению движения деталей.

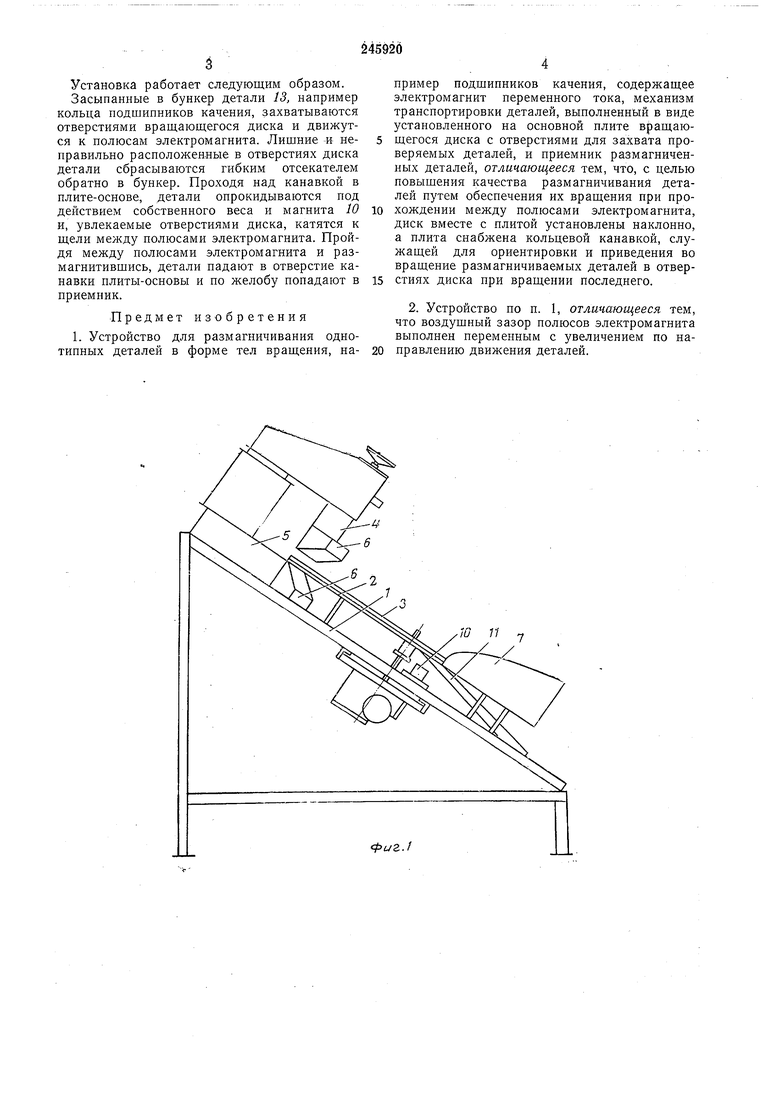

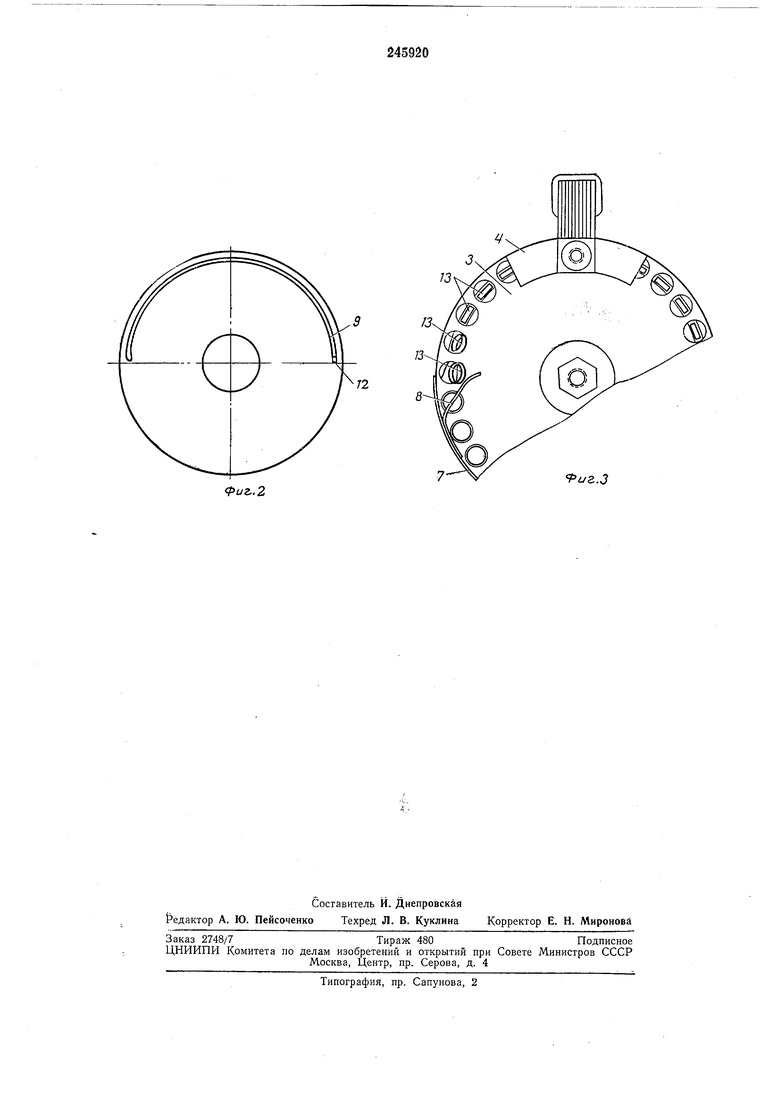

Па фиг. 1 представлено описываемое устройство, общий вид; на фиг. 2 - плита-основа; на фиг. 3 - устройство в момент ориентации деталей.

Устройство расположено на столе 1, в верхней части которого закреплена плита-основа 2. Па плите-основе помещен диск 3 с отверстиями для деталей, приводимый во вращение

С помощью электромотора, расположенного внутри стола. Па столе размещен электромагнит, имеющий подвижный верхний полюс 4 и неподвижный нижний полюс 5 с укрепленными на них полюсными наконечниками 6, которые выполнены в виде набора пластин из электротехнической стали, причем наконечники расположены перпендикулярно полюсам и имеют меньшую толщину в местах наибольшего удаления от вертикальной оси электромагнита. Между полюсами электромагнита имеется щель для прохождения размагничиваемых деталей. Диск и плита-основа наклонены к горизонтали на угол 35-45°, причем их верхняя часть расположена в щели между полюсами электромагнита, а на нижней части плиты-основы укреплена ограждающая пластина 7, которая вместе с нижней частью диска образует бункер для деталей. На краю ограждающей пластины укреплен гибкий отсекатель 8.

Плита-основа снабжена кольцевой канавкой Я расположенной под отверстиями вращающегося диска. Для более надежного опрокидывания деталей при их ориентации в начале канавки под плитой-основой имеется магнит 10 небольшой силы, например постоянный. Приемник деталей после размагничивания представляет собой желоб 11, совмещенный с отверстием 12 в плите-основе.

Установка работает следующим образом.

Засыпанные в бункер детали 13, например кольца подшипников качения, захватываются отверстиями вращающегося диска и движутся к полюсам электромагнита. Лишние и неправильно расположенные в отверстиях диска детали сбрасываются гибким отсекателем обратно в бункер. Проходя над канавкой в плите-основе, детали опрокидываются под действием собственного веса и магнита 10 и, увлекаемые отверстиями диска, катятся к щели между полюсами электромагнита. Пройдя между полюсами электромагнита и размагнитившись, детали падают в отверстие канавки плиты-основы и по желобу попадают в приемник.

Предмет изобретения

1. Устройство для размагничивания однотипных деталей в форме тел вращения, например подшипников качения, содержащее электромагнит переменного тока, механизм транспортировки деталей, выполненный в виде установленного на основной плите вращающегося диска с отверстиями для захвата проверяемых деталей, и приемник размагниченных деталей, отличающееся тем, что, с целью повышения качества размагничиваний деталей путем обеспечения их вращения при прохождении между полюсами электромагнита, диск вместе с плитой установлены наклонно, а плита снабжена кольцевой канавкой, служащей для ориентировки и приведения во вращение размагничиваемых деталей в отверстиях диска при вращении последнего.

2. Устройство по п. 1, отличающееся тем, что воздушный зазор полюсов электромагнита выполнен переменным с увеличением по на20 правлению движения деталей.

pi/a.,2

13

Риг.З
