Прямоточная паровая машина Советский патент 1932 года по МПК F01L11/00 F01B27/02

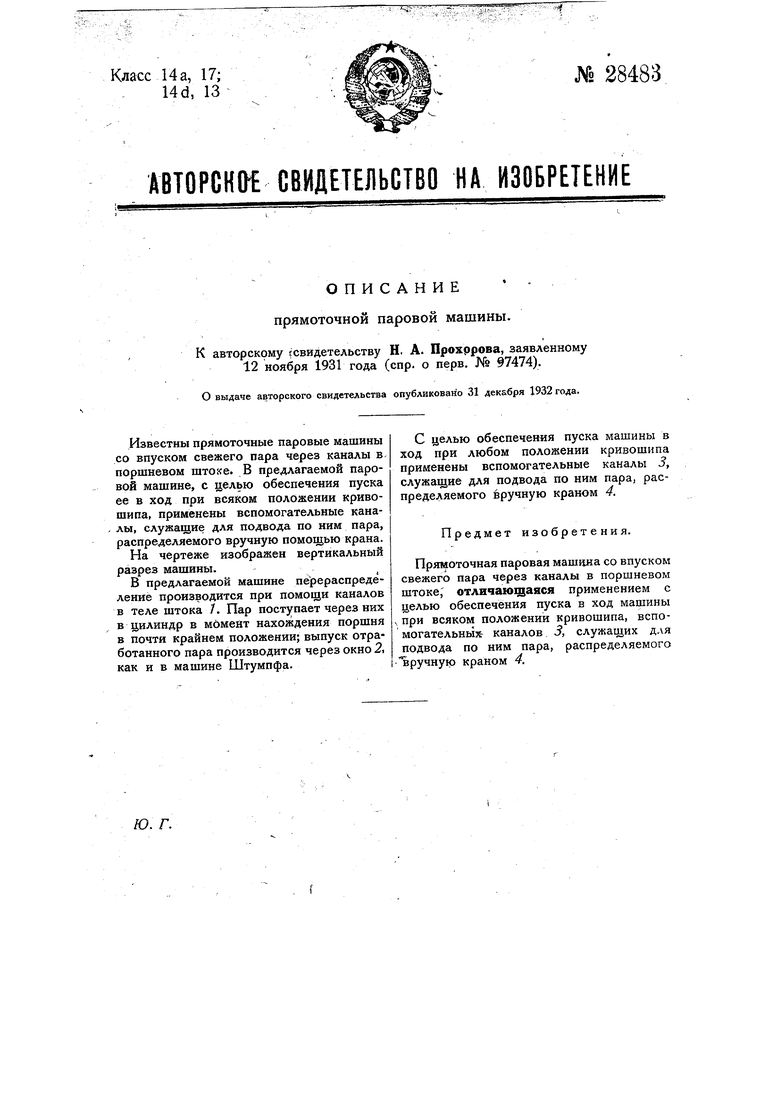

Известны прямоточные паровые машины со впуском свежего пара через каналы в поршневом штоке. В предлагаемой паровой машине, с целью обеспечения пуска ее в ход при всяком положении кривошипа, применены вспомогательные каналы, служащие для подвода по ним пара, распределяемого вручную помощью крана.

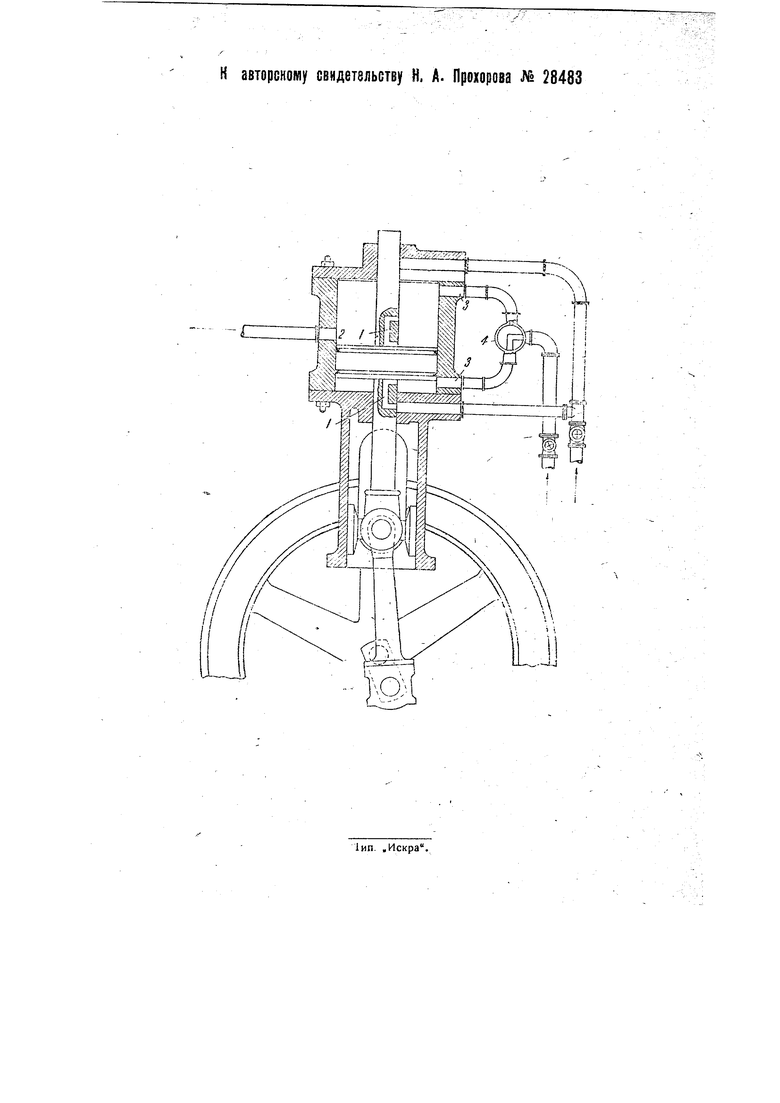

На чертеже изображен вертикальный разрез машины.

В предлагаемой машине пе рераспределение производится при помощи каналов в теле штока 7. Пар поступает через них в цилиндр в момент нахождения поршня в почти крайнем положении; выпуск отработанного пара производится через окно 2, как и в машине Штумпфа.

С целью обеспечения пуска машины в ход при любом положении кривошипа применены вспомогательные каналы 5, служащие для подвода по ним пара, распределяемого вручную краном 4.

Предмет изобретения.

Прямоточная паровая маш1гна со впуском свежего пара через каналы в поршневом штоке, отличающаяся применением с целью обеспечения пуска в ход машины при всяком положении кривошипа, вспомогательньЫ каналов 3, служащих для подвода по ним пара, распределяемого Ъ ручную краном 4.

.
