Автоматический приемщик для печатных машин Советский патент 1933 года по МПК B41L43/00

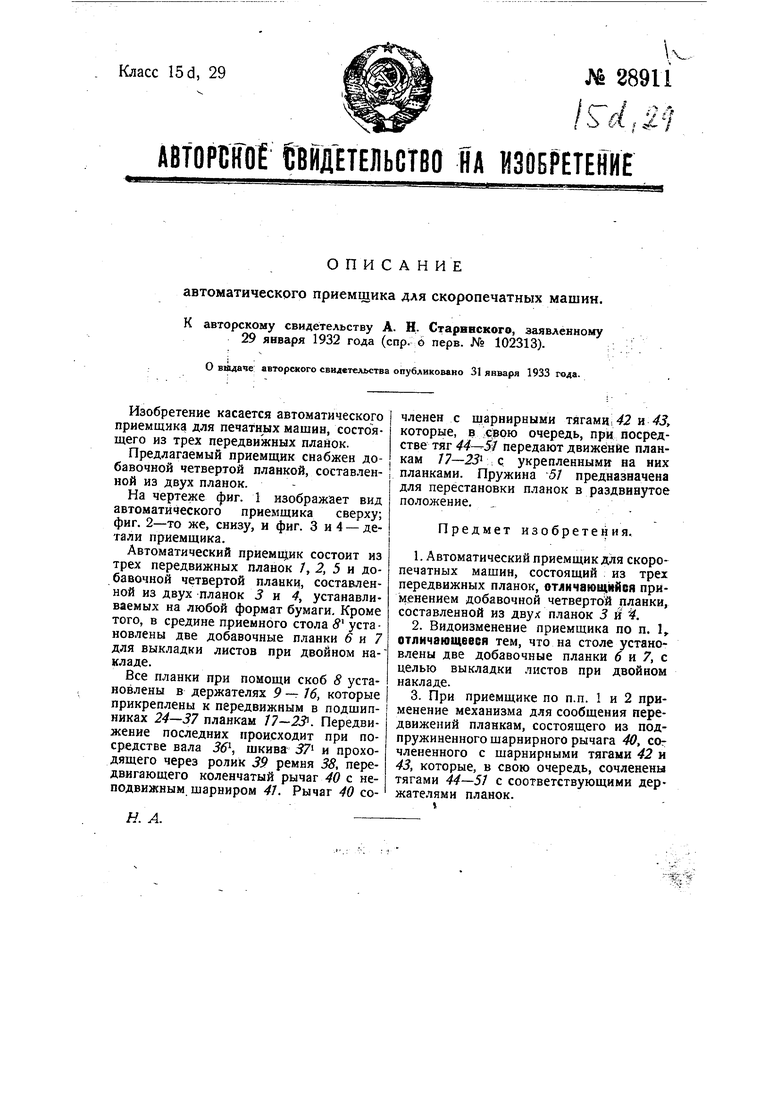

Изобретение касается автоматического приемщякз для печатных машин, состоящего из трех передвижных планок.

Предлагаемый приемщик снабжен добавочной четвертой планкой, составленной из двух планок.

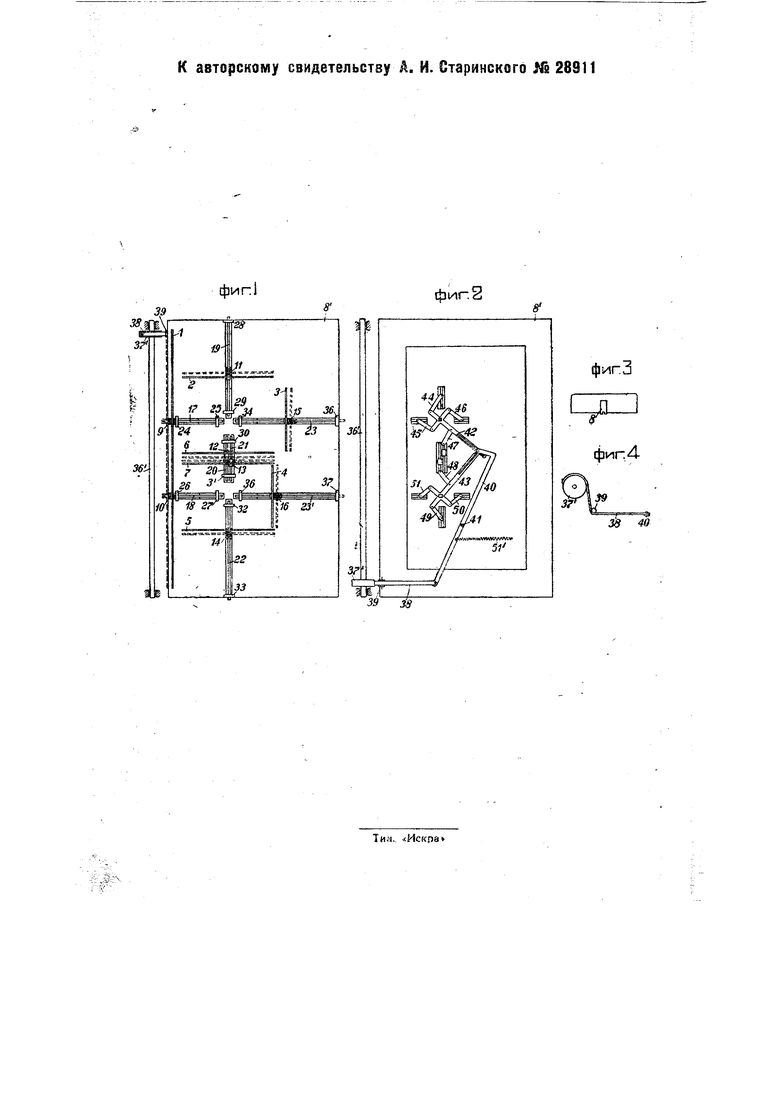

На чертеже фиг. 1 изображает вид автоматического приемщика сверху; фиг. 2-то же, снизу, и фиг. 3 и 4 - детали приемщика.

Автоматический приемщик состоит из трех передвижных плавок /, 2, 5 и добавочной четвертой планки, составленной из двух планок 3 и 4, устанавливаемых на любой формат бумаги. Кроме того, в средине приемного стола 8 уста новлены две добавочные планки 6 и 7 для выкладки листов при двойном накладе.

Все планки при помощи скоб 8 установлены в держателях 9 - 16, которые прикреплены к передвижным в подшипниках 24-37 планкам . Передвижение последних происходит при посредстве вала 36, шкива 57 и проходящего через ролик JP ремня 38, передвигающего коленчатый рычаг - с неподвижным шарниром 41. Рычаг 40 соЯ. А

членен с шарнирными тягами. 2 и J, которые, в ;сэрю очередь, при посредстве тяг передают движение планкам с укрепленными на них планками. Пружина 51 предназначена для перестановки планок в раздвинутое положение,

Предмет изобретения.

1.Автоматический приемщик для скоропечатных машин, состоящий из трех передвижных планок, отличаюцнйся применением добавочной четвертой планки, составленной из двух планок 3 vi Ч,

2.Видоизменение приемщика по п. 1,. отличающееся тем, что на столе установлены две добавочные планки 6 н 7, с целью выкладки листов при двойном накладе.

3.При приемщике по п.п. и 2 применение механизма для сообщения передвижений планкам, состоящего из подпружиненного шарнирного рычага 40, сог члененного с шарнирными тягами 42 и 43, которые, в свою очередь, сочленены тягами 44-51 с. соответствующими держателями планок. 39 Js фигЗ
