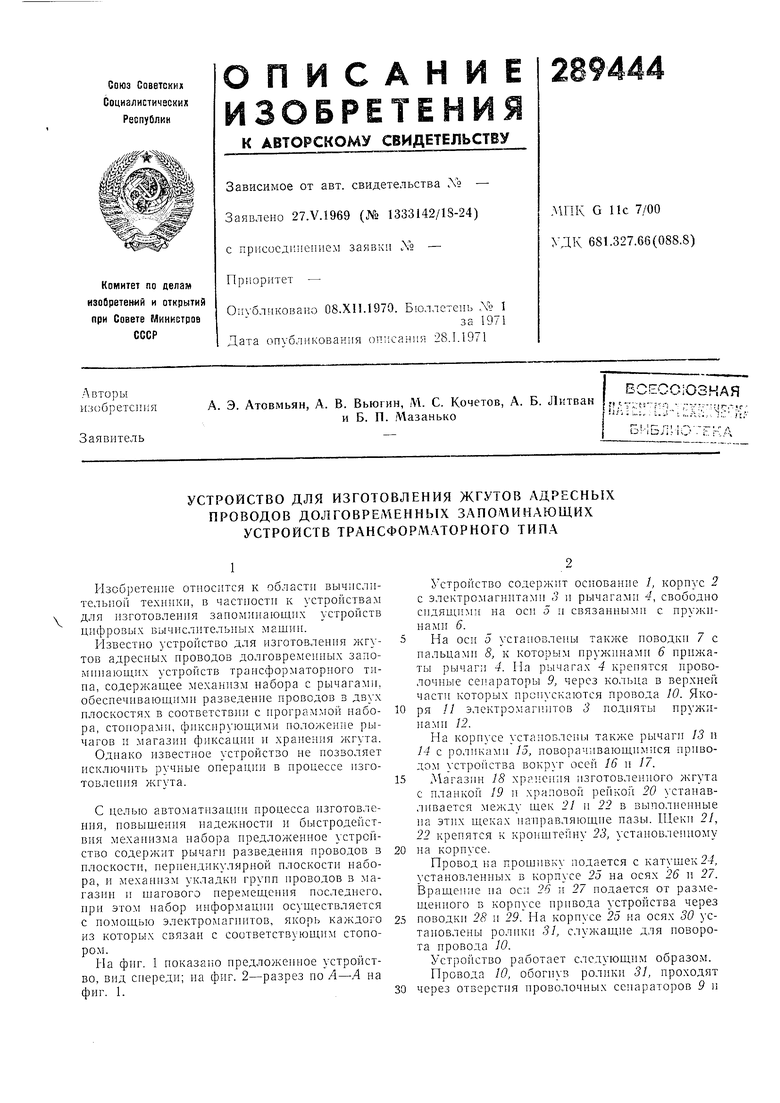

УСТРОЙСТВО для ИЗГОТОВЛЕНИЯ ЖГУТОВ АДРЕСНЫХ Советский патент 1971 года по МПК G11C5/12

Изобретение относится к области вычислительной техники, в частиости к устройствам для изготовления заиоминающих устройств цифрозы. вычислительных машин.

Пзвестно устройство для изготовления жгутов адресных ироводов долговременных запоминающих устройств трансформаторного тииа, содержащее механнзм набора с рычагами, обесиечивающими разведение проводов в двух нлоскостях в соответствии с ирограммой набора, стопорами, фиксирующими положение рычагов и магазин фиксаиии и храиения жгута.

Однако известное устройство ие позволяет исключить ручные онераинн в нроцессе изготовления жгута.

С целью автоматизации ироиесса изготовления, новышения надежности и быстроде11ствия мехаиизма набора нредложенное устройство содержит рычагн разведения ироводов в нлоскости, иернендикуляриой илоскости набора, и механизм укладки грунн проводов в магазин и шагового иеремещеиия последнего, при этом набор информации осуществляется с иомощью электромагиитов, якорь каждого из которых связан с соответствующим стопором.

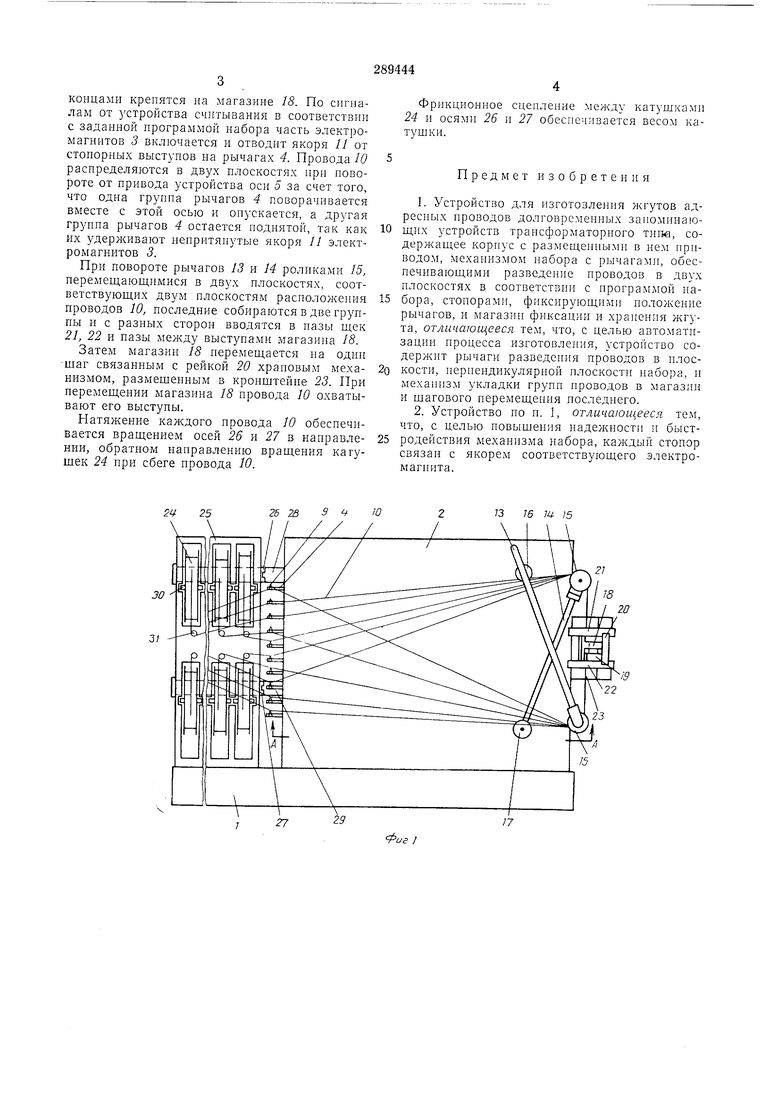

Устройство содержит основание 1, корпус 2 с электромагнитами 3 и рычагами 4, свободио сидящими на оси 5 и связанными с иружннамн 6.

На оси 5 установлены также новодки 7 с нальцамн 8, к которым нружинами 6 нрижаты рычаг 4. На рычагах 4 крепятся проволочные сеи.араторы 9, через кольца в верхней части которых ироиускаются провода 10. Якоря // электромагнитов 3 иодияты нружинами 12.

1а корпусе установлены также рычагн 13 п 14 с роликами 15, поворачивающимися приводом ycTpoiicTBa вокруг осей 16 и 17.

Магазин 18 хранения изготовленного жгута с иланкой 19 н храповой рейкой 20 устанавливается между щек 21 и 22 в выполненные на этих щеках нанравляющие пазы. Шекн 21, 22 кренятся к кронштейну 23, установлещюму на корнусе.

Провод на прошивку подается с катущек2-, установлеииых в корпусе 25 на осях 26 и 27. Вращение иа оси 26 и 27 подается от раз.еихенного в корнусе привода устройства через поводки 28 и 29. На корпусе 25 иа осях 30 установлены ролнки 31, служащие для новорота нровода 10.

концами крепятся на магазине 18. По сигналам от устройства считывания в соответствии с заданной программой набора часть электромагнитов 3 включается и отводит якоря // от стопорных выступов на рычагах 4. Провода Ю распределяются в двух плоскостях нрн повороте от привода устройства оси 5 за счет того, что одна группа рычагов 4 поворачивается вместе с этой осью и опускается, а другая группа рычагов 4 остается поднятой, так как их удергкивают непритянутые якоря 11 электромагнитов 3.

При повороте рычагов 13 и 14 роликами 15, перемещающимися в двух плоскостях, соответствующих двум плоскостям расположения проводов 10, последние собираются в две группы и с разных сторон вводятся в пазы щек 21, 22 и пазы между выступами магазина 18.

Затем магазин 18 неремещается па один щаг связанным с рейкой 20 храновым механизмом, размешенным в кронштейне 23. При перемещении магазина 18 провода 10 охватывают его выступы.

Натяжение каждого провода 10 обеспечивается вращением осей 26 и 27 в направлении, обратном направлению вращения кагушек 24 при сбеге провода 10. 2 25

Фрикционное сцепление между катушками 24 и осями 26 и 27 обеспечивается весом катушки.

Предмет изобретения

1.Устройство для изготовления жгутов адресных проводов долговременных запоминающих устройств трансформаторного типе, содержащее корпус с размещеннымп в нем приводом, механизмом набора с р)1чагамп, обеспечивающими разведение проводов в двух плоскостях в соответствии с программой набора, стопорами, фиксирующими положение рычагов, и магазин фиксации и хранения жгута, отличающееся тем, что, с целью автоматизации процесса изготовления, устройство содержит рычаги разведения проводов в плоскости, иериендикулярной плоскости набора, и механизм укладки групп проводов в магазин и шагового перемещения последнего.

2.Устройство по п. I, отличающееся тем, что, с целью повышения надежности и быстродействия механизма набора, каждый стопор связан с якорем соответствующего электромагиита. 13 16 т 15

Ю 3

27 29 3

Фиг 2
