ПЕРЕНОСНОЕ РУЧНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ ВЫТЯГИВАНИЯ ШПАЛ ИЗ-ПОД РЕЛЬСОВ Советский патент 1933 года по МПК E01B29/10

Изобретение относится к переносным приспособлениям для вытягивания шпал из-под рельсов, состоящих из двух тросов, связанных со скобой, надеваемой на торец шпалы и наматываемых на барабан лебедки, снабженной крюком для опоры на рельс. В предлагаемом приспособлении пара подобных крюков насажена на общую ось двух барабанов лебедки.

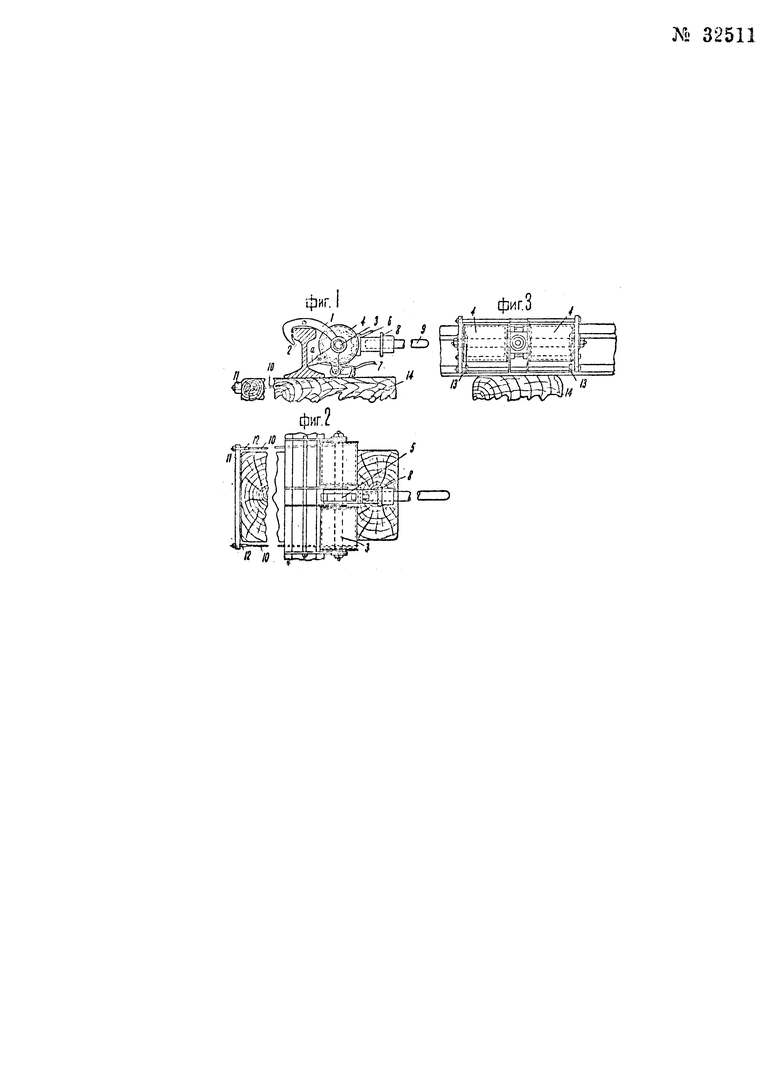

На схематическом чертеже фиг. 1 изображает вид приспособления сбоку; фиг. 2 - вид его сверху и фиг. 3 вид его сзади.

Приспособление состоит из пары охватывающих рельс 2 крюков 1, 1, снабженных упорами а и надетых на ось 3, общую для двух барабанов 4-4. Между барабанами на той же оси установлена ручная лебедка (трещетка) 5 с собачками 6 и 7, применяемыми, каждая, для разных направлений и отводимыми в нерабочее положение при помощи передвижного кольца 8. Служащая для упора в торец шпалы 14 скоба 11 связана крючками 12, 12 с проходящими по направляющим роликам 13, 13 тросами 10, 10, наматываемыми лебедкой 5 на барабаны 4, 4.

Для вытаскивания шпалы приспособление захватывается крючками 1, 1 с упорами а за головку рельса 2, а скобой 11 - за торец шпалы 14, после чего, без отрывки балласта, при помощи лома 9, вставленного в ручку лебедки 5, храпового колеса и одной из собачек 6 или 7 тросы 10, 10, связанные со скобой 11, наматываются на барабаны 4, 4 и, благодаря упору крюков 1, 1, шпала 14 выводится из-под рельсов 2. Обратно новая шпала вводится таким же путем, приспособление лишь переставляется на другую сторону рельса 2.

Переносное ручное приспособление для вытягивания шпал из-под рельсов, состоящее из снабженной крюком для опоры на рельс лебедки с двумя тросами, связанными со скобой, служащей для упора в торец шпалы, отличающееся тем, что крюк 1 сидит на оси барабана 4 лебедки.
