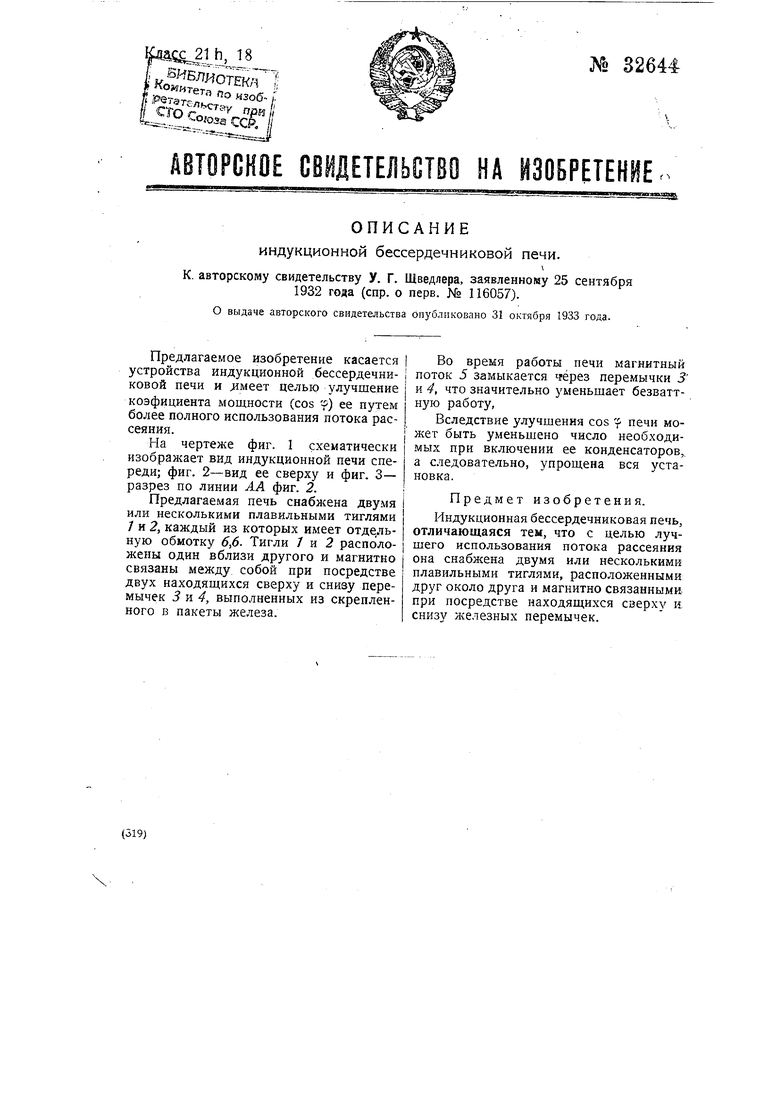

Индукционная бессердечниковая печь Советский патент 1933 года по МПК H05B6/24 F27D11/06

Предлагаемое изобретение касается устройства индукционной бессердечниковой печи и лмеет целью улучшение коэфициента мощности (cos f) ее путем более полного использования потока рассеяния.

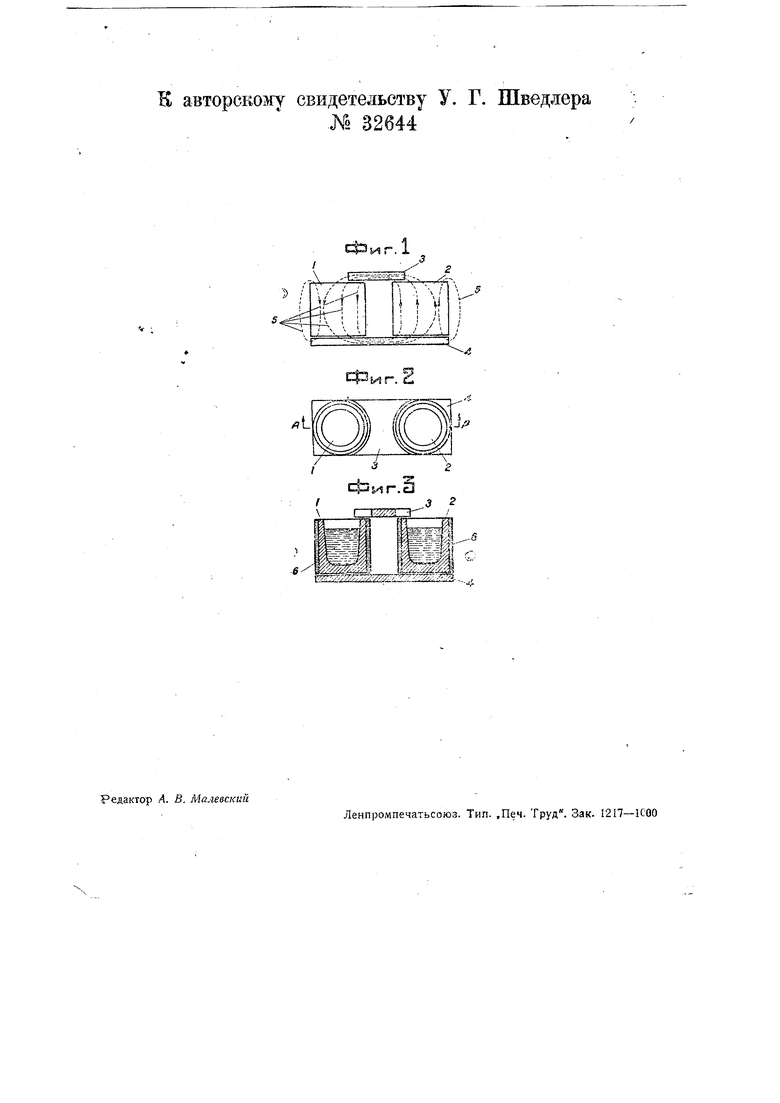

На чертеже фиг. 1 схематически изображает вид индукционной печи спереди; фиг. 2-вид ее сверху и фиг. 3- разрез по линии АА фиг. 2.

Предлагаемая печь снабжена двумя или несколькими плавильными тиглями 7 и 2, каждый из которых имеет отдельную обмотку 6,6. Тигли 7 и 2 расположены один вблизи другого и магнитно связаны между собой при посредстве двух находящихся сверху и снизу перемычек 3 и 4, выполненных из скрепленного в пакеты железа.

Во время работы печи магнитный поток 5 замыкается через перемычки 3 и 4, что значительно уменьшает безваттную работу,

Вследствие улучшения cos f печи может быть уменьшено число необходимых при включении ее конденсаторов., а следовательно, упрощена вся установка.

Предмет изобретения.

Индукционная бессердечниковая печь, отличающаяся тем, что с целью лучшего использования потока рассеяния она снабжена двумя или несколькими плавильными тиглями, расположенными друг около друга и магнитно связанными при посредстве находящихся сверху и снизу железных перемычек.

к авторскому свидетельству У, Г. Шведлера

Л 32644
