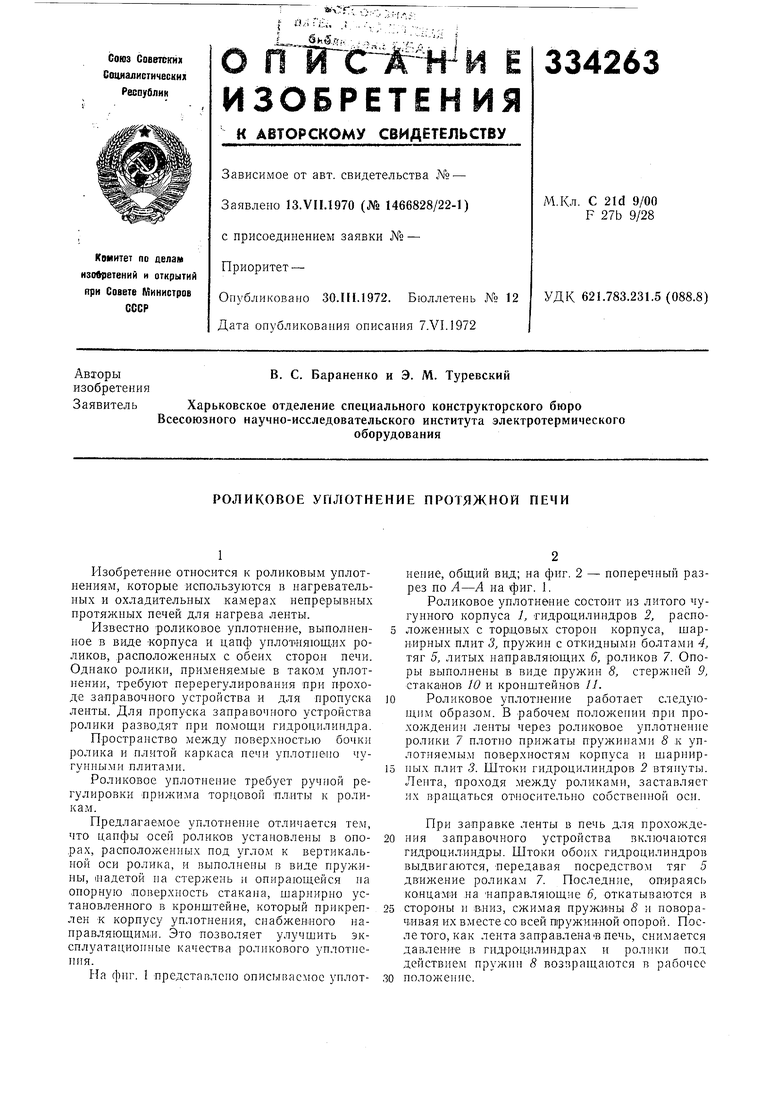

РОЛИКОВОЕ УПЛОТНЕНИЕ ПРОТЯЖНОЙ ПЕЧИ Советский патент 1972 года по МПК F27B9/30 F27D1/18 C21D9/56

Изобретение относится к роликовым уплотнениям, которые используются в нагревательных и охладительных камерах ненрерывных протяжных печей для нагрева ленты.

Известно роликовое уплотнение, выполненное в виде Корпуса и цапф уплотняюнднх роликов, расположенных с обеих сторон печи. Одна.ко ролики, применяемые в таком уплотнении, требуют перерегулирования при проходе заправочного устройства и для пропуска ленты. Для пропуска заправочного устройства ролики разводят при помонди гидроцилиндра.

Пространство между поверхностью бочки ролика и плитой каркаса печи уплотнено чугунными плитами.

Роликовое уплотнение требует ручной регулировки прижима торцовой пл.иты к ролика,.

Предлагаемое уплотнение отличается тем, что цапфы осей роликов установлены в опорах, расположенных под углом к вертикальной оси ролика, и выполнены в виде пружины, 1надетой на стержень н опирающейся на опорную поверхность стакана, шарнирно установл-енного в кронштейне, который прикреплен к корпусу уплотнения, снабженяого нанравляющимл. Это позволяет улучшить эксплуатационные качества роликового уплотнения.

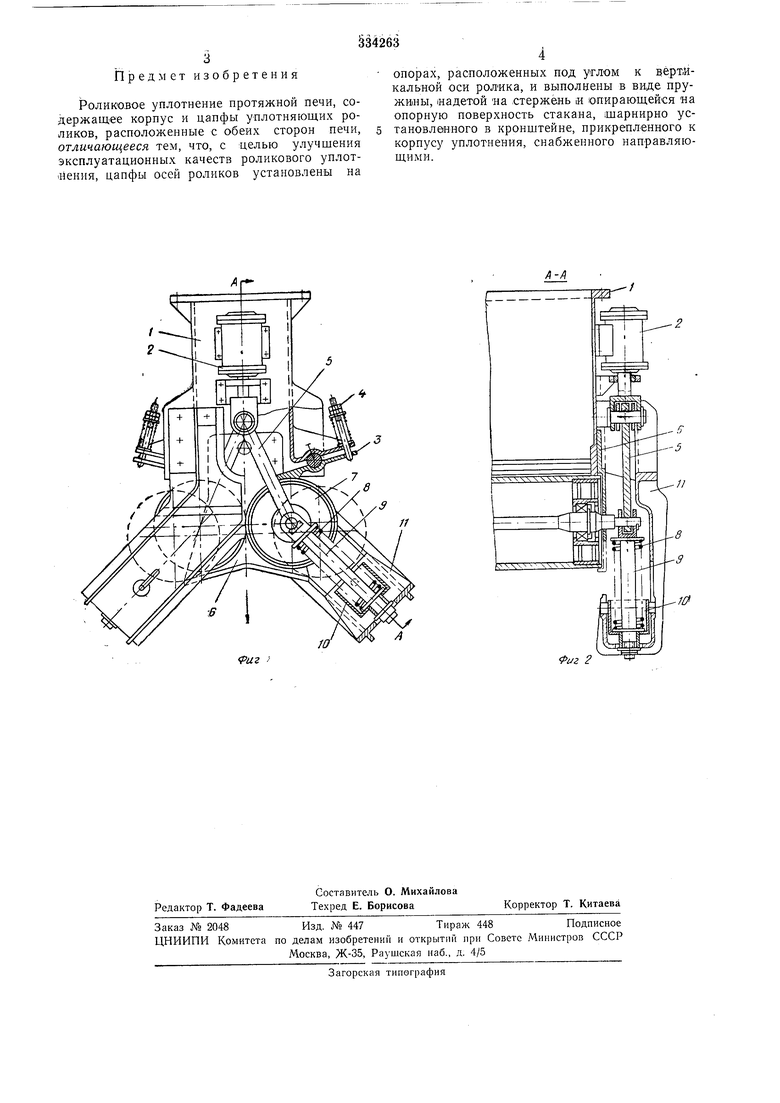

нение, общий вид; на фиг. 2 - поперечный разрез по А-А на фиг. 1.

Роликовое уплотнение состоит из литого чугунного корпуса 1, гидроцилиндров 2, расноложенных с торцовых сторон корпуса, щарнирных плит 3, пружин с откидными болтами 4, тяг 5, литых направляющих 6, роликов 7. Опоры выполнены в виде пружин 8, стержней 9, стака«ов 10 и кронштейнов //.

Роликовое уплотнение работает следуюHj,iiM образом. В рабочем положении при прохождении ленты через роликовое уплотнение ролики 7 плотно пр.ижаты пружинами 8 к уплотняемым поверхностям корпуса н шарнириых плит 3. Штоки гидроцилиндров 2 втянуты. Лента, проходя роликами, заставляет их вращаться относительно собственной оси.

При заправке ленты в печь для прохожденвя занравочного устройства включаются гидроцилиндры. Штоки обоих гидроцилиндров выдвигаются, передавая посредством тяг 5 движение роликам 7. Последиие, опираясь ко.нцам1и на направляющие 6, откатываются в стороны и :в.низ, сжимая пружины 8 и поворачивая их вместе со всей оружинной опорой. Посетого, как лента заправлена «печь, снимается авление в гидроцилиндрах и ролики под ействием пружин 8 возвращаются в рабочее ноложенне.

Предмет изобретения

Роликовое уплотнение протяжной печи, еодержащее корпус и цапфы уплотняющих роликов, расположенные с обеих сторон печи, отличающееся тем, что, с целью улучшения эксплуатационных качеств роликового уплота1ения, цапфы осей роликов установлены на

опорах, расположенных под утлом к вертикальной оси ролика, и выполнены в виде пружины, «адетой иа стержень и опирающейся на опорную поверхность стакана, шарнирно установленного в кронщтейне, прикрепленного к корпусу уплотнения, снабженного направляющими.

А-А

//

Фиг 2
