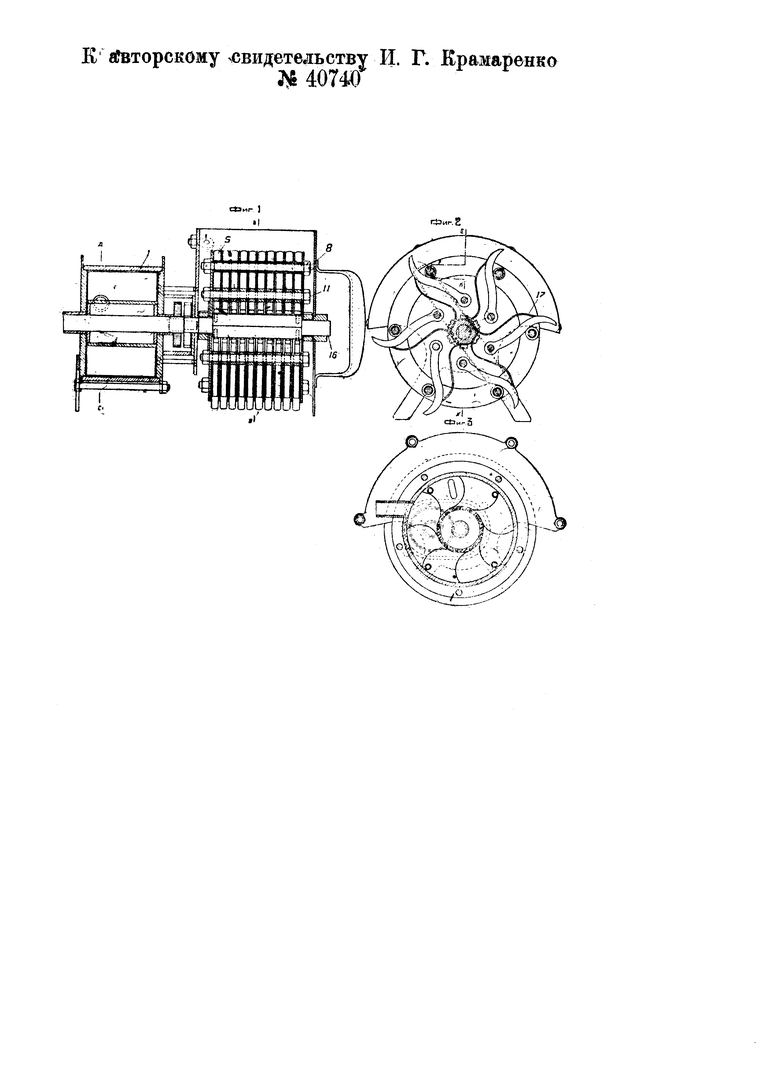

На чертеже фиг. 1 изображает разрез приспособления по линии EFMN на фиг. 2; фиг. 2 - разрез по линии АВ на фиг. 1; фиг. 3 - разрез по линии СД на фиг. 1.
Устройство приспособления для очистки поверхностей, например, для рашкания корпусов судов заключается в следующем: пневматическая турбинка 1 под действием давления воздуха, подведенного по резиновому шлангу (турбинка может быть заменена электромотором 0,5 HP), приводится во вращение и посредством двух передаточных шестерен передает это вращение системе зубьев-кирок, которые делают около 500 оборотов в минуту. На рабочем валу 16 жестко насажены наружные диски, соединенные шестью болтами 11. На болтах свободно насажены шестьдесят упомянутых зубьев-кирок 5, которые, вращаясь, ударяют своими закаленными носками по очищаемой поверхности, отбивая старую краску или ржавчину. Зубья-кирки посредством пружин 17 прижимаются к болтам 8, служащим в то же время для скрепления дисков. При ударе скребки отскакивают, отжимают пружинки и прячутся в пространстве, занятом диском. По проходе поверхности рашкания кирки вновь возвращаются в свое прежнее положение.
название | год | авторы | номер документа |
---|---|---|---|
Приспособление к снегоуборщику для скалывания льда | 1939 |
|
SU59120A1 |
СНЕГООЧИСТИТЕЛЬ ДЛЯ НЕКОЛЕЙНЫХ ДОРОГ | 1927 |
|
SU19649A1 |
Машина для добычи и по грузки угля (горный комбайн) | 1931 |
|
SU29451A1 |
МАШИНА ДЛЯ СКАЛЫВАНИЯ ЛЬДА С МОСТОВЫХ | 1926 |
|
SU3454A1 |
Устройство для очистки наклонных поверхностей | 1987 |
|
SU1531977A1 |
Вагонный льдокиркователь | 1925 |
|
SU2063A1 |
УСТРОЙСТВО ДЛЯ СКОЛКИ ЛЬДА И ДОБИВКИ КОСТЫЛЕЙ НА РЕЛЬСОВЫХ ПУТЯХ | 1997 |
|
RU2112098C1 |
Машина для скалывания и уборки льда | 1948 |
|
SU77202A1 |
Полуавтомат для обработки борта эмалируемого изделия | 1989 |
|
SU1708924A1 |
Устройство для очистки внутренней поверхности трубопровода | 1984 |
|
SU1227267A1 |
1. Приспособление для очистки поверхностей, например, для рашкания поверхностей корпусов судов, отличающееся тем, что оно выполнено в виде ряда поворотно укрепленных на вращающемся валу подпружиненных зубьев-кирок 5.
2. В приспособлении по п. 1 применение для сообщения вращения рабочему валу 16 пневматической турбинки 1 или электродвигателя.
