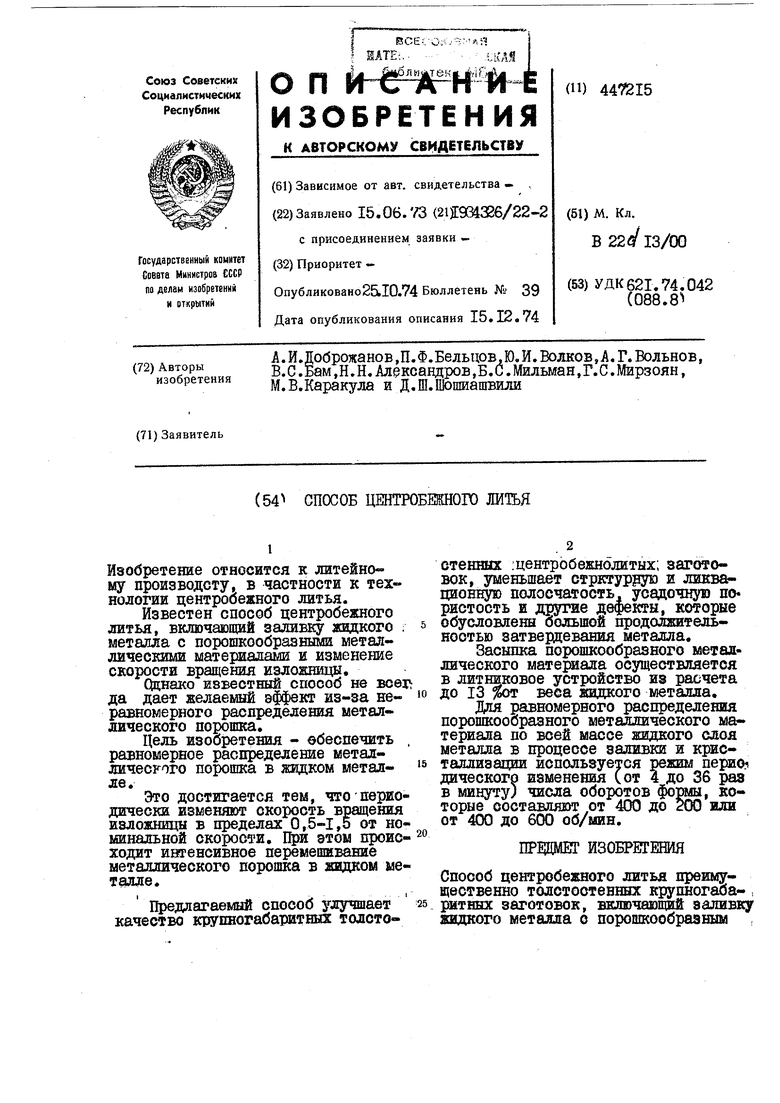

Способ центробежного литья Советский патент 1974 года по МПК B22D13/00

Изобретение относирся к литейно му цроизводсту, в частности к технологии центрооежного литья. Известен способ центробежного литья, включающий заливку жидкого г металла с порошкообразными ыеталличесЕИШз ыатериалаш и иэшнение скорости вращения изложницы. Однако известный способ не вce да дает желаемый эффект из-за неравномерного распределения металлического порошка. Цель изобретения - вбеспечить разномерное распределение металлического порошка ъ жидком металле. Это достигается тем, что-периодически изменяют скорость вращения изложшщы ъ пределах 0,5-1,5 от новйинальной скорости, Цри этом происходит интенсивное перемешивание металлического порошка в жидком металле. Предлагаемый способ улучшает качество крупногабаритных толсто стешшх .центробежнолитых; заготовок, уменьшает стрктуррую и ликвационную полосчатость, усадочную по« ристость и другие дефекты, которые обусловлены большой продолжительностью затвердевания металла. Засыпка порошкообразного металлического материала осуществляется ъ литниковое устройство из расчета до 13 %от веса жидкого металла. Дня равномерного распределения порошкообразного металлического материала по всей массе жидкого слоя металла в процессе заливки и кристаллизации используется режим перио дического изменения (от 4 до 36 раз ъ минуту) числа оборотов фошы, которые составлявэт от 400 до 500 или от 400 до 600 об/мин. ПРБЩМЕТ ИЗОБРЕТЕНИЯ Способ центробежного литья преимущественно толстостенных крупногада-, ратных заготовок, включающий заливку жидкого металла с порошкообразным иеталдичеокЕн натериадон и измене ние скоростж вращения изложницы, отличающийся тем, что в целью обеспечения равномерного распределения металлического прровоса металяе ОЕОросФьвроцевЕя жзлохницн переодичесви изиенают в пределах от номинально охоюости - в вращения изложницы. I
