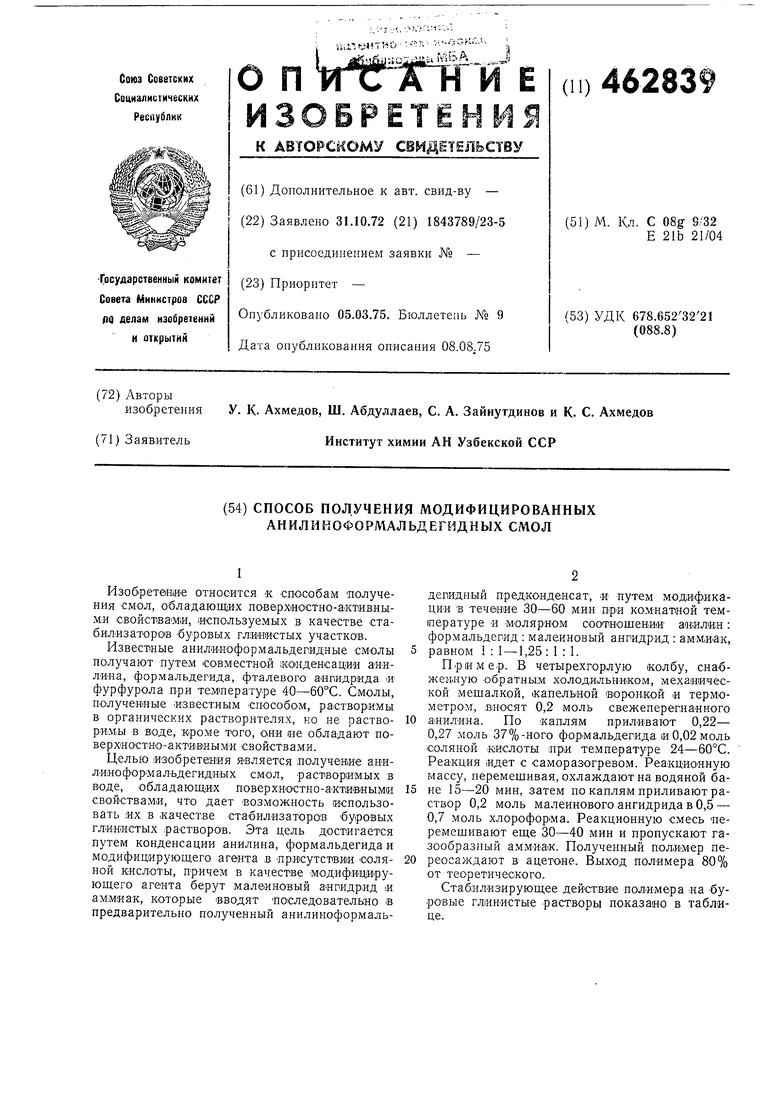

Способ получения модифицированных анилиноформальдегидных смол Советский патент 1975 года по МПК C08G12/08 C08K3/28 C08K5/92

1

Изобретение относится к способам лолученпя смол, обладающи х новерхностно-актив-ныMiM свойствами, используемых в качестве стабилизаторов буровых глинистых участков.

Известные анилилоформальдегадные смолы получают путем совместной конденсации анйлИПа, формальдегида, фталевого айпидряда « фурфурола при тем1пературе 40-60°С. Смолы, полученнъш известным способо-м, растворимы в органических растворителях, но не растворимы в воде, кроме того, они ее обладают пов ер х« ос тно - а ктивя ы ми СБ о йств а лМИ.

Целью изобретения является иолучение анилинофорМальдегидных смол, растворимых в воде, обладающих поверхностно-а-ктивиыми свойствами, что дает возможность использовать их в .качестве стабилизаторов буровых гли«:истых растворов. Эта цель достигается путем конденсации апилина, формальдегида и модифицирующего агента в присутствии соляной кислоты, причем в качестве модифицирующего агента берут малеиновый ангидрид и аммиак, которые 1вводят последовательно в предварительно полученный анилиноформальдепидвый предконденсат, и путем модификации в течение 30-60 мин при комнатной температуре и молярном сооФНОшении анилин: формальдегид : малеиновый ангидрид : аммиак,

равном 1 : 1 -1,25 : 1 : 1.

Пример. В четырехгорлую колбу, снабженлую обратным холодильником, механической мещалкой, 1капельной воронкой и термометром, вносят 0,2 моль свежеперегнанного

анилина. По каплям приливают 0,22- 0,27 моль 37%-ного формальдегида и 0,02 моль соляной К:ислоты яри темпвратуре 24-60°С. Реакция идет с саморазогревом. Реакционную массу, перемешивая, охлаждают на водяной бане 15-20 мин, затем по каплям приливают раствор 0,2 моль малеинового ангидрида в 0,5- 0,7 моль хлороформа. Реакционную смесь перемещивают еще 30-40 мин и пропускают газообразный аммиак. Полученный полимер переосаждают в ацетоне. Выход полимера 80% от теоретического.

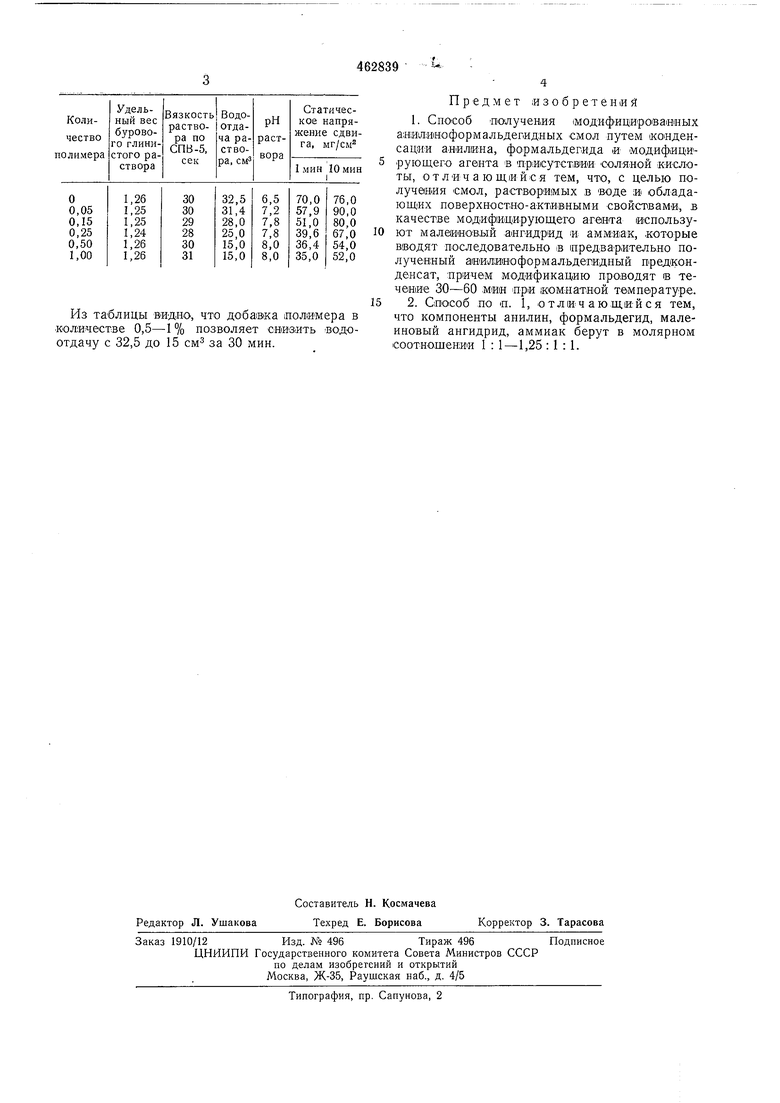

Стабз-глизирующее действие полимера -на -буровые глинистые растворы показано в таблице.

Из таблицы видно, что дОба1В1ка лолимера в .кол1ичестве 0,5-1 % позволяет снизить водоотдачу с 32,5 до 15 см за 30 мин.

Предмет изобретений

1.Способ получения :модифици1р01ва1Н1ных аяилиНоформальдегидных смол путем «ояденсация а«ил1И:на, фОрмальдегида и модифици-рующего агента в присутствий соляной кислоты, отличающийся тем, что, с целью получения смол, растворимых в воде и обладающих поверхностно-активными свойствами, в качестве модифицирующего агента используют маланиовый аигидрид и амми;аК, которые вводят по следовательно IB предварительно полученный анилиеоформальдешдный предконденсат, причем модификацию проводят в течен ие 30-60 .мин при комнатной температуре.

2.Способ по п. 1, отличающийся тем, что компоненты анилин, формальдегид, малеиновый ангидрид, аммиак берут в молярном соотношении 1:1-1,25 : 1 : 1.
