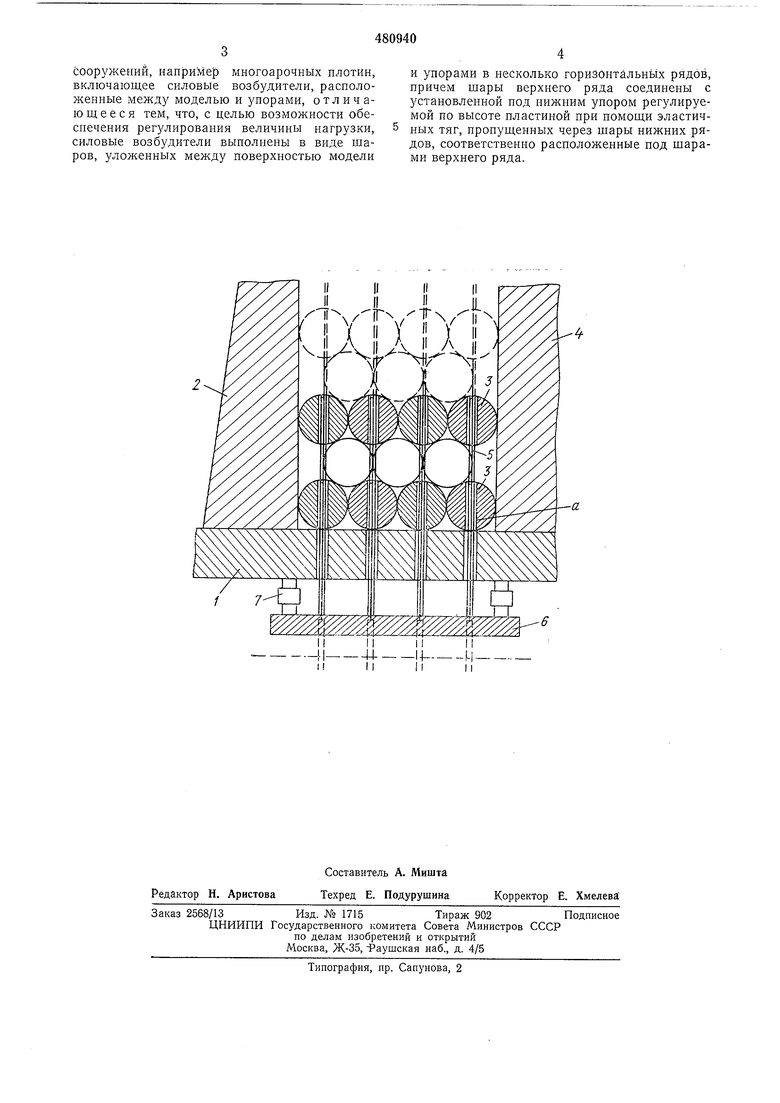

сооружений, например многоарочных плотин, включающее силовые возбудители, расположенные между моделью и упорами, отличающееся тем, что, с целью возможности обеспечения регулирования величины нагрузки, силовые возбудители выполнены в виде шаров, уложенных между поверхностью модели
и упорами в несколько горизонтальных рядов, причем шары верхнего ряда соединены с установленной под нижним упором регулируемой по высоте пластиной при помоши эластичных тяг, пропущенных через щары нижних рядов, соответственно расположенные под шарами верхнего ряда.
