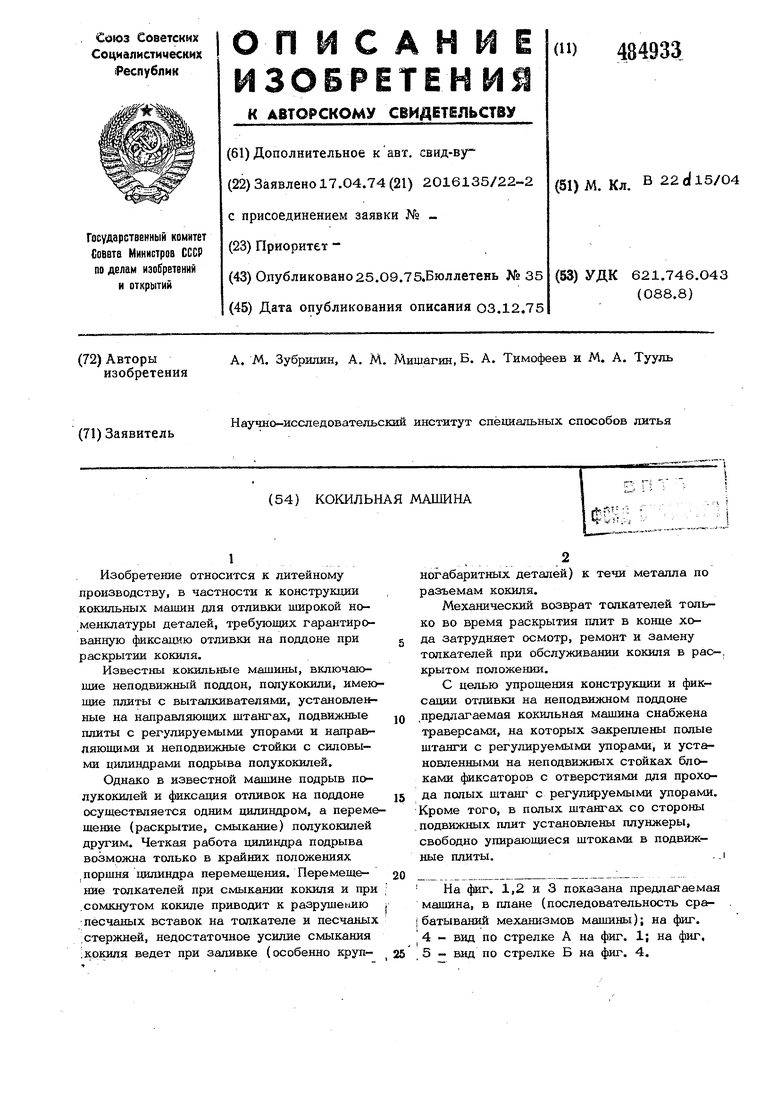

Кокильная машина Советский патент 1975 года по МПК B22D15/04

Кокильная машина состоит из неподвижных стоек 1, соединенных двумя направляющими 2, по которым перемещаются , подвижные плиты 3. Перемещение плит осуществляется силовыми цилиндрами 4, жестко закрепленными гильзами на неподвижных стойках 1 и соединенными щтоками с подвижшз1ми плитами 3.

На неподвижных стойках 1 устанговПены блоки 5 фиксаторов с отверстиями для прохода полых штанг 6 с упорами 7. Полы щтанги 6 закреплены на т|раверсах 8, которые соединены с направляющими щтангами 9, связанными с выталкивателями полукокилей 10. В полых штангах 6 установлены плунжеры 11, свободно упирающиеся свои1 ш штоками в подвижные плиты 3.

БЛОКИ 5 фиксаторов имеют фиксаторы 12 с полуосями 13, пружины 14, прижи мающие фиксаторы 12 с полуосями 13 к проточкам блоков 5 фиксаторов, обеспечивая при этом зазор между полыми щтанга- ми 6 и фиксаторами, и свободно поворачивающиеся на осях 15 рычаги 16 с роликами 17.

Па подвижных плитах 3 против роликов 17 рычагов 16 установлены жесткие регулируемые упоры 18.

Кокильная мащина работает следующим образом.

После кристаллизации отливки 19 происходит разборка кокиля, при этом в начале .движения подвижных плит 3 с полукоюшями 10 под действием ци шндров 4 торцы упоров 7 упираются в фиксаторы 12, удерживая неподвижными (порядка 0-100 мм) посредством полых щтанг 6 траверсы 8 с соединенными с 1шми через направляющие щтанги 9 выталкиватели полукокилей 10. Подвижные шшты 3 с полукокилями 10 отходят, одновременно вдвигая в полые щтанги 6 плунжеры 11, а отливка 19, удерживаемая выталкивателями, остается на поддоне.

При дальнейщем движении подвижных

njpiT 3 закреплен1ые на них жесткие упоры 18 встречаются с роликами 17 рыча,гов 16. Рычаги 16 поворачиваются на осях 15, отводя своими выступами за полуоси 13 фиксаторы 12, которые освобождают упоры 7. Затем подвижные плиты 3 перемещаются вместе с расфиксированными упорами 7, полыми щтангами 6 и траверсами 8 с соединенными с ними устрой- .ствами, при этом ролики 17 рычагов 16 откатываются Тю перемещаемым вместе с подвижными плитами 3, жестким упором 8 удерживая фиксаторы 12 за полуоси 13 в отведенном положении.

Предмет

и а о б

р е т е н и я

1. Кокильная машина, включающая неподвижный поддон, полукокили, имеющие плиты с выталкивателями, установленные на направляющих щтанг ах, подвижные плиты с регулируемыми упорами и направляющими и неподвижные стойки с силовыми цилиндрами подрыва полукокилей, о т л ичающаяся тем, что, с целью упрощения конструкции и фиксации отливки на неподвижном поддоне, она снабжена травер сами, на которых закреплены полые щтанги с регулируемыми упорами, и установле ными на неподвижных стойках блоками фиксаторов с отверстиями для прохода полых ; щтанг с регулируемыми упорами.

2. Кокильная мащина по п. 1, о т л и - .чающаяся тем, что, с целью улучщения обслуживания, в полых щтанг ах со стороны подвижных плит установлены регулируемые по ходу и времени обрабатывания плунжеры.

В ид А

сРиг.Ч

В ид 6

irtr 7

Фиг. 5
