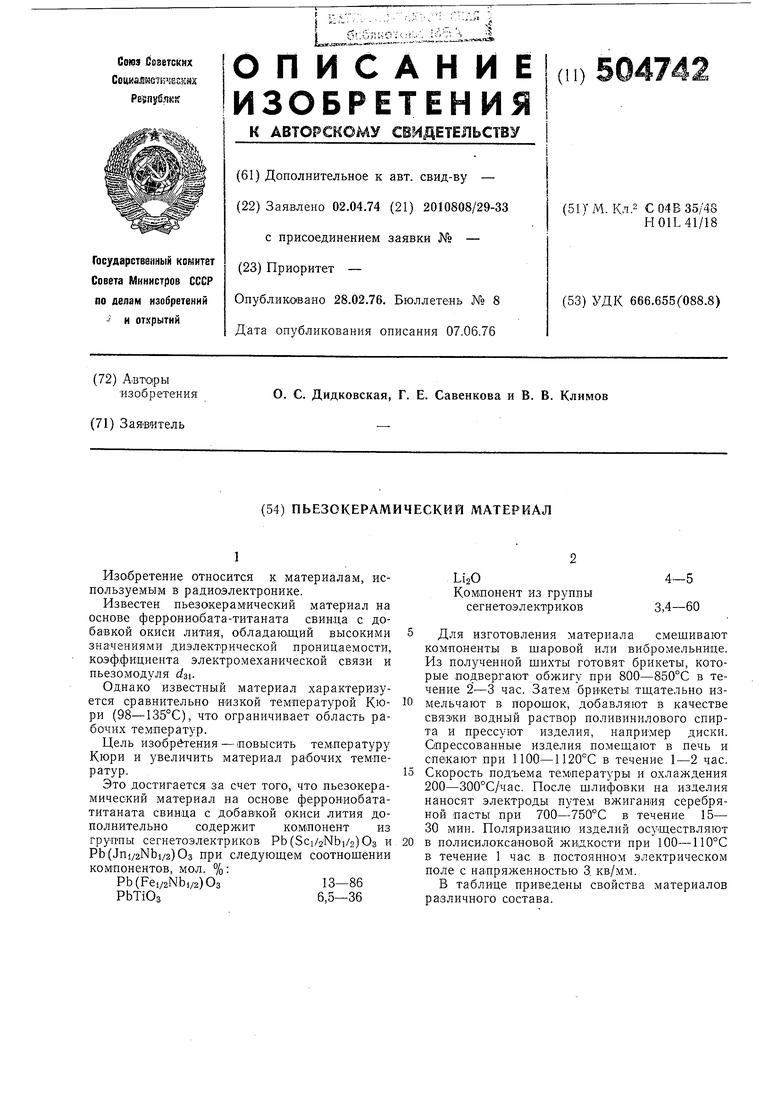

Пьезокерамический материал Советский патент 1976 года по МПК C04B35/497 H01L41/187 C04B35/499

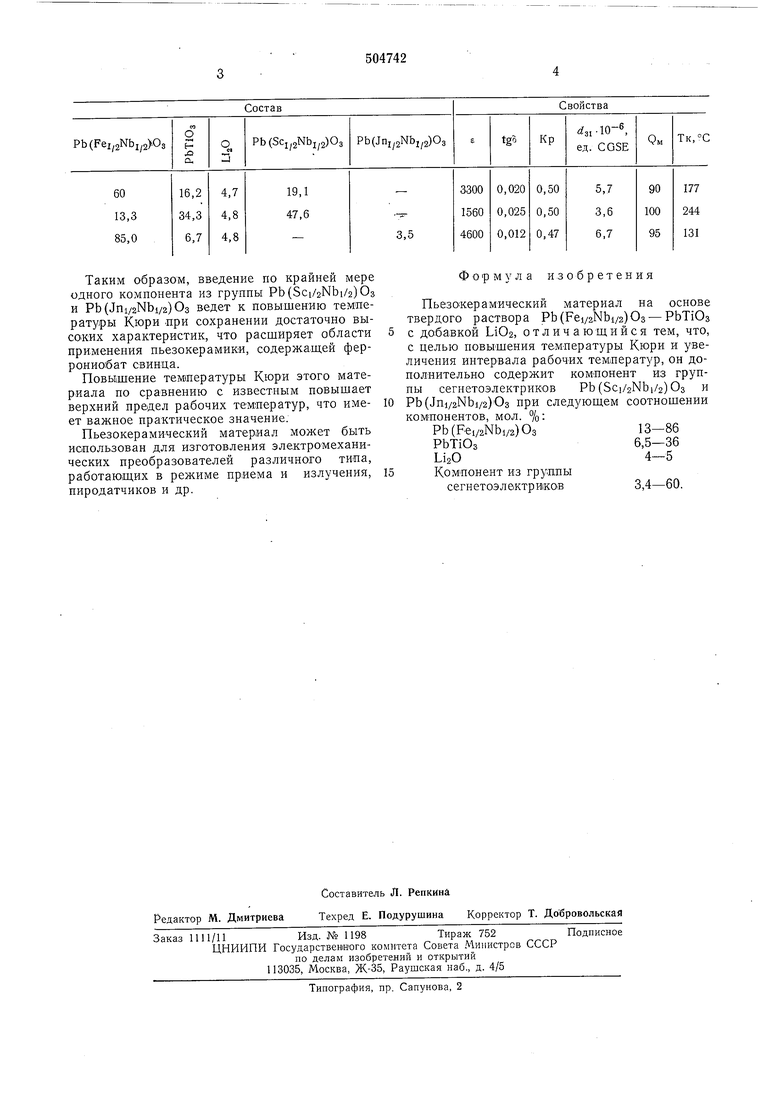

Таким образом, введение по крайней мере одного комнонента из группы Pb(Sci/2Nbi/2)03 и Pb(Jni/2Nbi/2)O3 ведет к повышению температуры Кюри при сохранении достаточно высоких характеристик, что расширяет области применения пьезокерамики, содержащей феррониобат свинца.

Повышение тем1пературы Кюри этого материала по сравнению с известным повышает верхний предел рабочих температур, что имеет важное практическое значение.

Пьезокерамический материал может быть использован для изготовления электромеханических преобразователей различного типа, работающих в режиме приема и излучения, пиродатчиков и др.

Формула изобретения

Пьезокерамический материал на основе твердого раствора Pb(Fei/2Nbi/2)O3 - PbTiOs с добавкой LiO2, отличающийся тем, что, с целью повышения температуры Кюри и увеличения интервала рабочих температур, он дополнительно содержит компонент из группы сегнетоэлектриков Pb(Sci/2Nbi/2)03 и Pb(Jni/2Nbi/2)O3 при следующем соотношении компонентов, мол. %

Pb(Fei/2Nbi/2)O313-86

PbTiO36,5-36

LisO4-5

Компонент из группы сегнетоэлектриков3,4-60.
