Способ изготовления сопловой коробки паровой турбины Советский патент 1977 года по МПК F01D9/02 B21D51/24

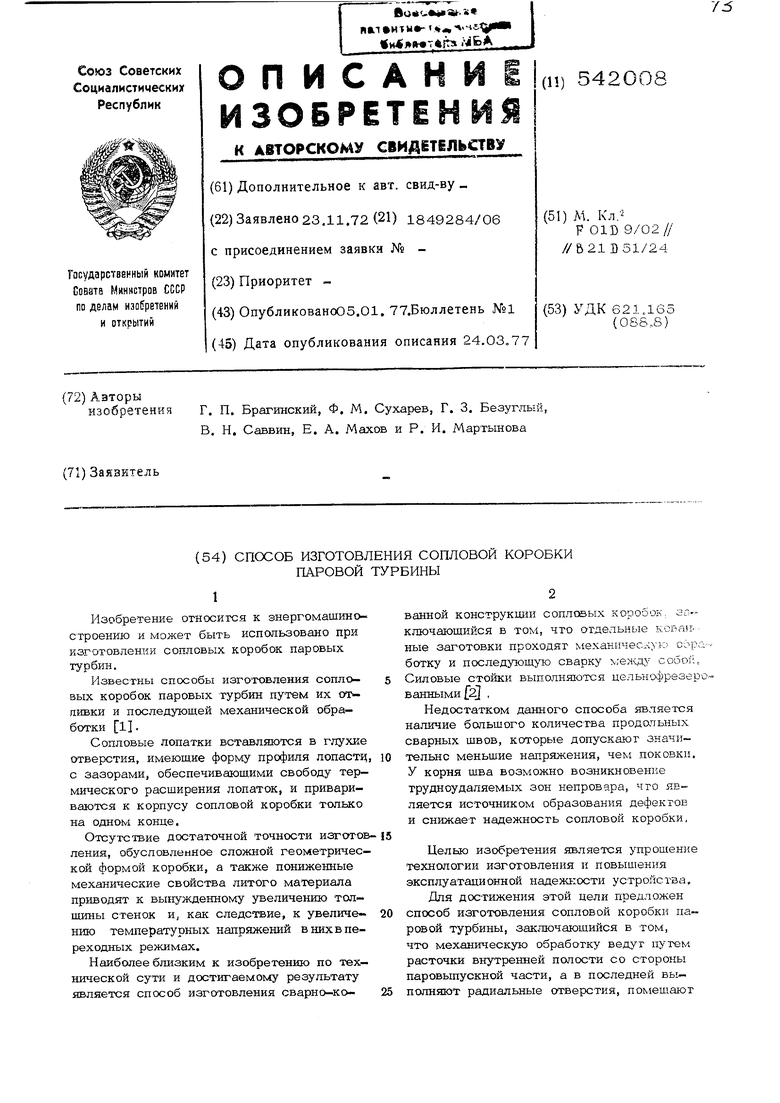

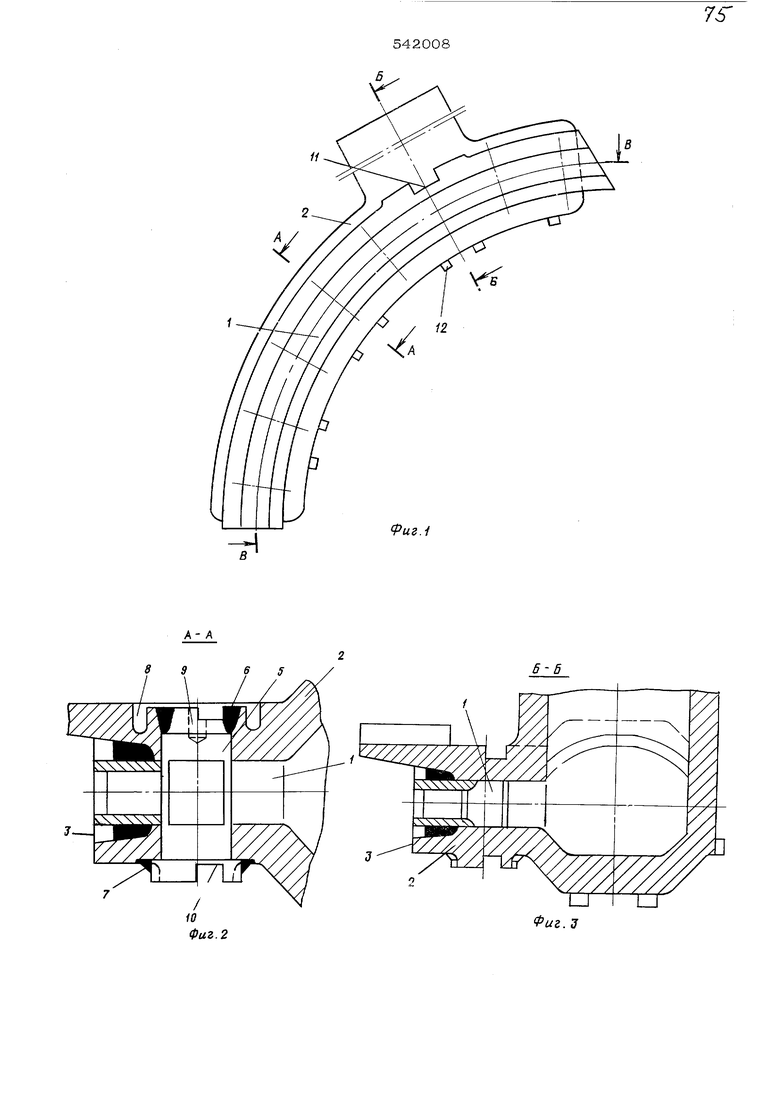

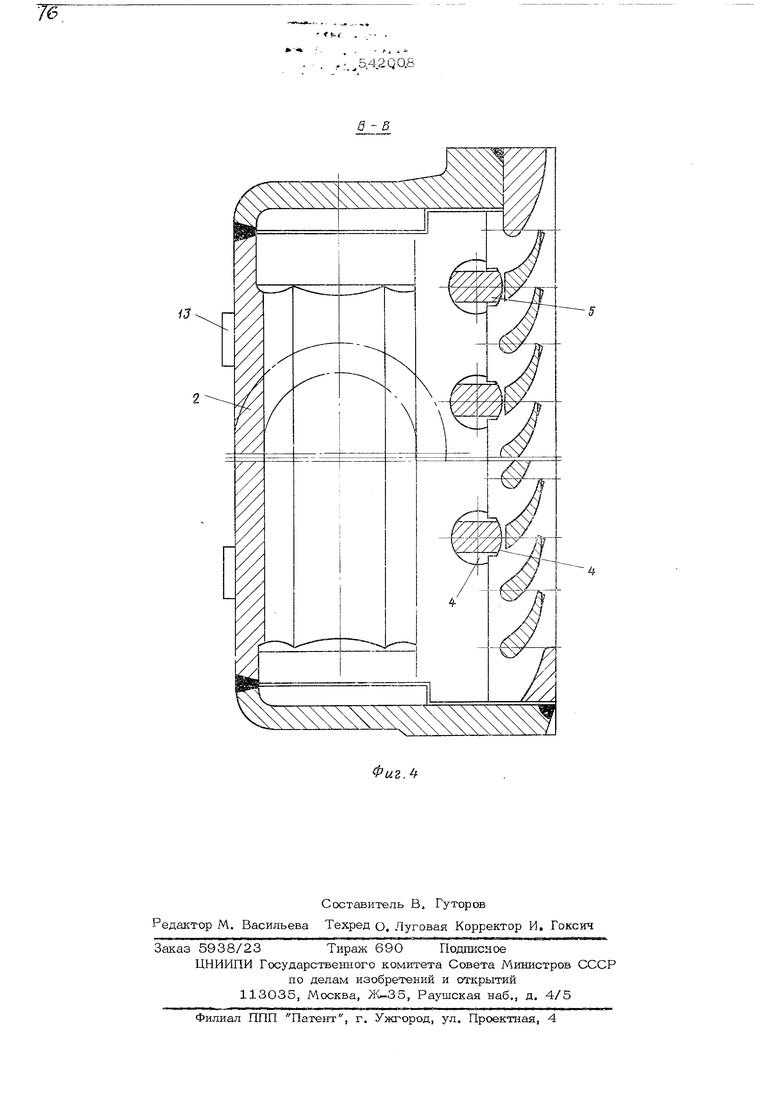

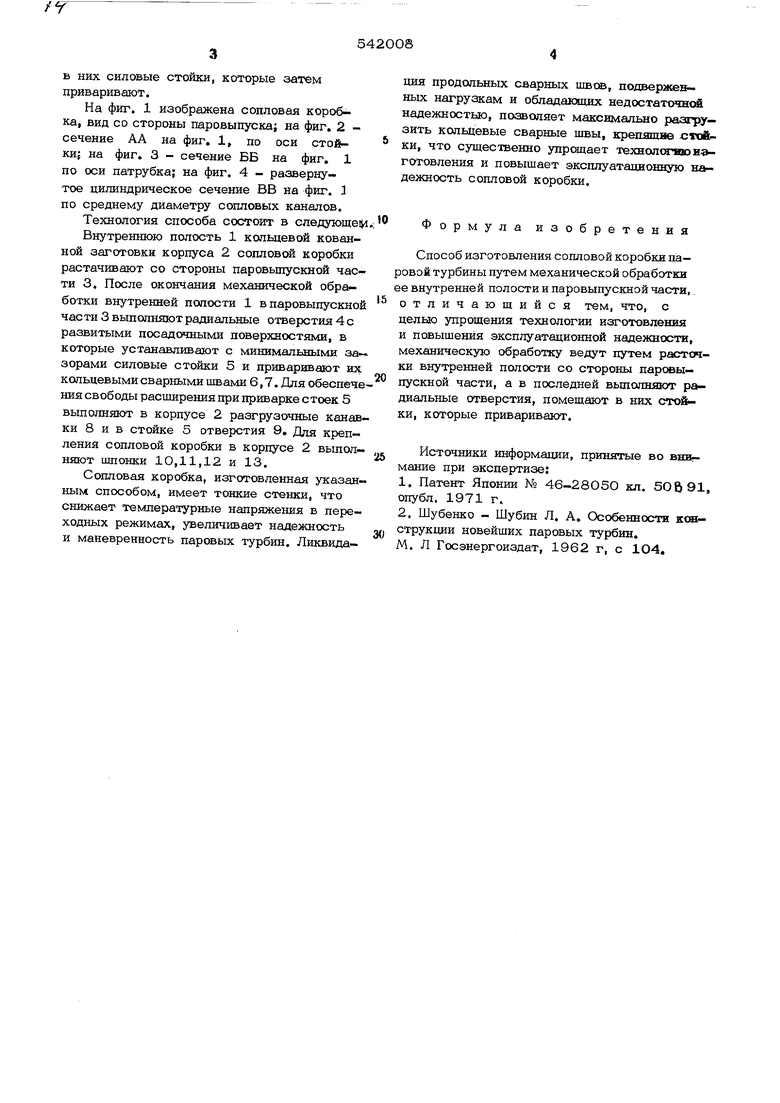

(54) СПОСОБ ИЗГОТОВЛЕНИЯ СОПЛОВОЙ КОРОВКИ ПАРОВОЙ ТУРБИНЫ в них силовые стойки, которые затем приваривают. На фиг. 1 изображена сопловая коробка, вид со стороны паровыпуска; на фиг. 2 сечение АА на фиг. 1, по оси стойKHJ на фиг. 3 - сечение ББ на фиг. 1 по оси патрубка; на фиг. 4 - развернутое цилиндрическое сечение ВВ на фиг. 1 по среднему диаметру сопловых каналов. Технология способа состоит в следуюше1И Внутреннюю полость 1 кольцевой кованной заготовки корпуса 2 сопловой коробки растачивают со стороны паровьшускной части 3. После окончания механической обработки внутренней полости 1 в паровыпускной части 3 выполняют радиальные отверстия 4 с развитыми посадочными поверзшостями, в которые устанавливают с минимальными за зорами силовые стойки 5 и приваривают их кольцевыми сварными швами 6,7. Для обеспече ния свободы расширения при приварке стоек 5 выполняют в корпусе 2 разгрузочные канав ки 8 и в стойке 5 отверстия 9. Дня крепления сопловой коробки в корпусе 2 выполняют ишонки 10,11,12 и 13. Сопловая коробка, изготовленная указан ным способом, имеет тонкие стенки, что снижает температурные напряжения в переходных режимах, увеличивает надежность и маневренность паровых турбин. Ликвидация продольных сварных шве®, подверженных нагрузкам и обладающих недостаточной надежностью, позволяет максимально разгрузить кольцевые сварные швы, крепящее стойки, что существенно упрощает технологию изготовления и повышает эксплуатационную надежность сопловой коробки. Формула изобретения Способ изготовления сопловой коробки паовой турбины путем механической обработки е внутренней полости и паровыпускной части, отличающийся тем, что, с целью упрощения технологии изготовления и повышения эксплуатационной надежности, механическую обработку ведут путем расточки внутренней полости со стороны паровыпускной части, а в последней вьшолняют радиальные отверстия, помещают в них стойки, которые приваривают. Источники информации, принятые во внимание при экспертизе: 1.Патент Японии № 46-28050 кл. 5Ов91, опубл. 1971 г. 2.Шубенко - Шубин Л. А. Особенности ко&струкции новейших паровых турбин. М. Л Госэнергоиздат, 1962 г, с 1О4.

//
